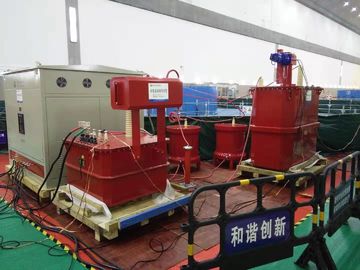

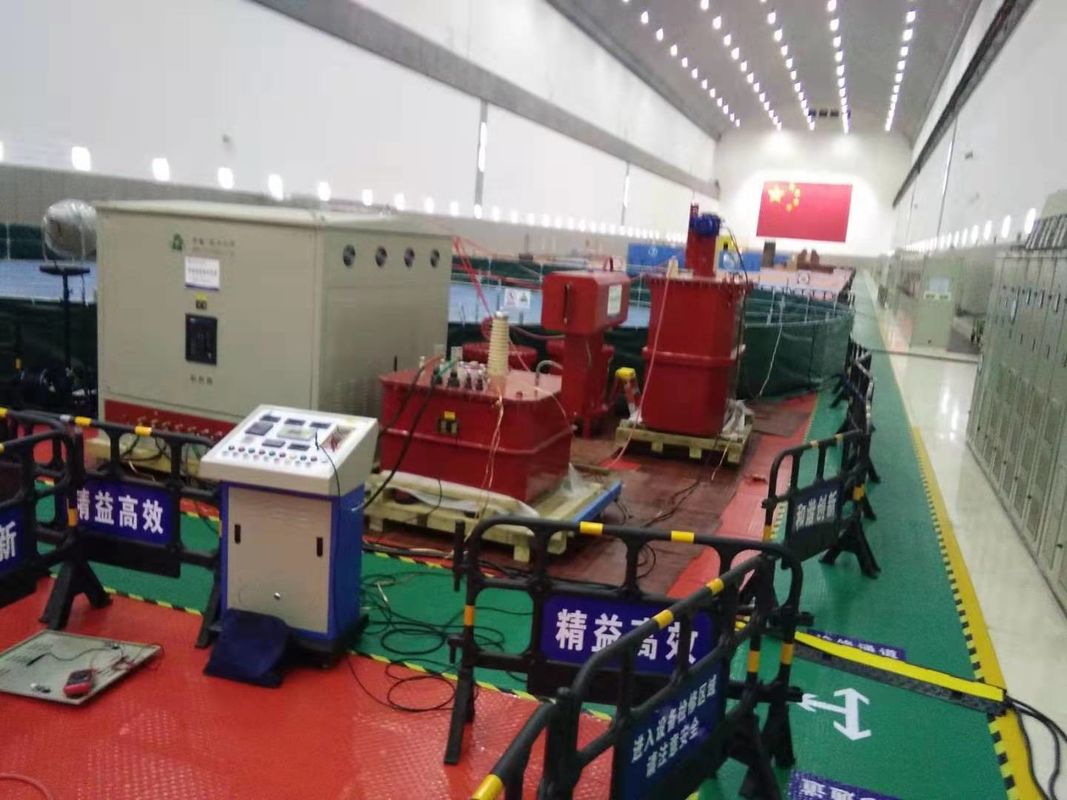

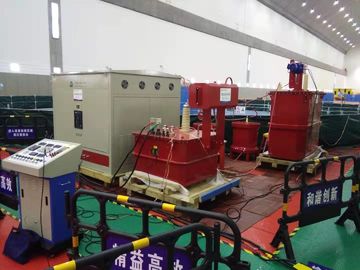

Testgerät für große Stromgeneratoren

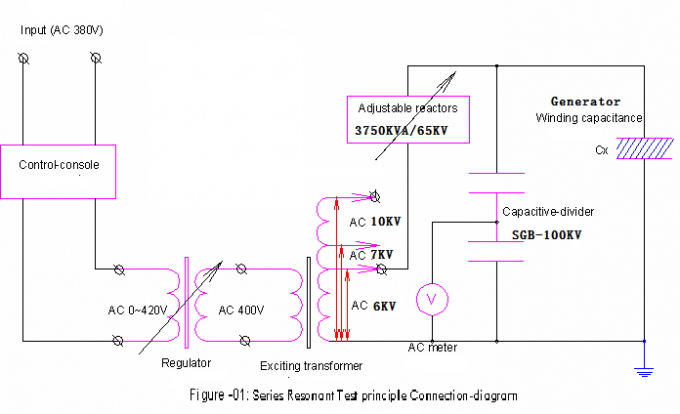

3. Testprinzip:

5.1 Technologievorteil des Serienresonanzprüfkreises

1. Blindleistung voll kompensiert, die Leistung der Geräte und Leistung beträgt nur weniger als 1/10 der gemessenen Geräte; mit kleinerem Volumen und leichter im Vergleich zu Geräten mit gleicher Kapazität.
2. Mit großer Ausgabekapazität und kleiner Leistungskapazität, niedrigen Kosten, einfach zu bedienen und sicher zu halten.
3. Typische Stromfilterschaltung, die Ausgangsspannungsverzerrung (THD) ist sehr klein
4. Der Kurzschlussstrom nach Überschlag oder Durchschlag beträgt nur weniger als 1/10 (1 / Q) des gemessenen Stroms und kann die Beschädigung der Fehlerstelle nach dem Durchschlag wirksam verhindern.
5. Auto Ausblasen des Lichtbogens nach dem Überschlag, ist es ein langer und stabiler Prozess, um die serielle Resonanzspannung wiederherzustellen, sicher.

5.2 Funktion und Merkmal dieses Testsets

① Ferntestfunktion für den Eisenkernspalt des Reaktors: Der Spaltsensor ist im Reaktor installiert und liest direkt den Eisenkernspalt auf der Konsole, um den Betrieb zu leiten. Der Spaltbegrenzungsschalter und die Anzeige sind ebenfalls installiert.

② Auto-Step-Down-Funktion, wenn die Standzeit abgelaufen ist: Standzeit setzt Digimatic-Timer ein. Wenn die Standzeit abgelaufen ist, wird das System automatisch heruntergefahren.

③ Nullposition schließen, Nullstart- Hochsetzfunktion: Mit Nullbegrenzungsfunktion. Befindet sich der Spannungsregler nicht in der Nullposition, kann der HV-Ausgangsknopf nicht geschlossen werden, um sicherzustellen, dass das System von Null aufwärts geht.

④ Überstromschutz : Das System ist mit einem Überstromrelais ausgestattet, das ein schnelles, störsicheres Schutzprüfobjekt gegen Überstromschäden darstellt.

⑤ Überspannungs- und Prüflingsblitz - Überspannungsschutzfunktionen : Dieses System übernimmt die elektronische Überspannungs- und Überspannungsschutzplatine und schützt den Prüfling vor Überspannung und Überspannungen. Es ist schnell, stabil und zuverlässig und überwindet die Instabilität, die große Unbeständigkeit und die unbequeme Einstellung der Schutzspannung für den Kugelspalt. Die Einstellung des Überspannungsschutzes erfolgt manuell über die Digitalanzeige, die direkt, bequem und genau ist. Der Überschlagschutz tastet die Unfallvarianz der Abfallverzögerung des Entladesignals ab, vergleicht sie mit dem Basissignal und ermittelt. Es ist von hoher Genauigkeit und vermeidet mögliche Fehlbewegungen durch zufällige Varianz der ansteigenden Verzögerung.

⑥ Echtzeitüberwachungsfunktion für Testdaten: Es ist in der Lage, die Spannung, den Strom und die Spannung, den Strom der HV-Seite zu überwachen, wodurch der Teststatus direkter angezeigt wird.

⑦ Digitale Anzeige der Resonanz- und Verriegelungsfunktion des Stromkreises, wenn dieser nicht resonant ist und erhöht wird:

Es kann den Resonanzstatus des Systems direkt nach Leistungsfaktor anzeigen. Befindet sich das System nicht am Resonanzpunkt, muss es zum Erhöhen die Schließtaste drücken. Wenn das System auf Resonanz eingestellt ist, lassen Sie die Schließen-Taste los und klicken Sie auf die Auf- / Ab-Taste, um die Lautstärke zu erhöhen oder zu verringern.

⑧ Not-Aus : Notbremsschalter „Treten“. Wenn während des Tests ungewöhnliche Bedingungen auftreten, betätigen Sie diesen Schalter, um die Sicherheit des Prüfpersonals und der Ausrüstung zu gewährleisten.

6. Allgemeine technische Daten:

1. Art des Systemtests: Serienresonanz mit variabler Induktivität
2. Systemmodell: CHX-L-3750KVA / 65KV
3. Eingangsstromversorgung: 380 ± 10% (einphasig), 50 Hz / 60 Hz
4. Nennleistung: 3750 kVA
5. Nennausgangsspannung: 65KV
6. Max. Prüfspannung: nicht mehr als 65 kV
7. Ausgangsnennstrom: 57A
8. Reg. Frequenzbereich: 50/60 Hz
9. Ausgangsresonanzspannungswellenform: reine Sinuswelle
10. THD der Ausgangswellenform: ≤1%
11. Isolationsgrad: Unter dem 1,1-fachen und 1 Minute normal halten
12. Einschaltdauer: 10 Minuten bei Nennstrom;
13. Qualitätsfaktor des Testsatzes selbst: Q≥30;
14. Temperaturanstieg: Weniger als 65 K bei Nennstrom von 10 Minuten;
15. Geräuschpegel: Nicht mehr als 65 dB
16. Reaktorstruktur: Öl mit Eisentank Typ getaucht, einstellbare Induktivität ；

7. Zubehör

• Zubehörbox für Aufbewahrungszubehör
• Verbindungskabel von Steuerkonsole und Spannungsregler
• Verbindungskabel von Spannungsragulator und Erregertransformator
• Ausgangskabel des spannenden Transformators
• Systemerdungskabel
• Parallelkabel des Reaktors
• HV-Ausgangskabel (Drossel zum Teilen, Teiler zum Prüfling)
• HV-Messkabel (die Signalausgangskabel des Spannungsteilers)
• Ein abschließender Prüfbericht, ein Qualitätszertifikat, eine Bedienungsanleitung und eine Packliste werden angeboten.

8.1. Anderes typisches Modell für Wasserkraftgenerator und Hauptleistung von Fanke High-Voltage

8.2. Andere typische Mo del nur für Turbinengenerator oder thermischer Stromgenerator

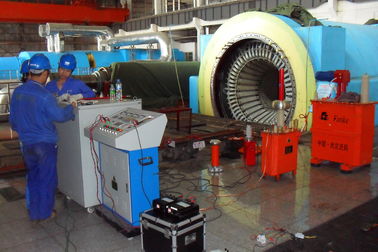

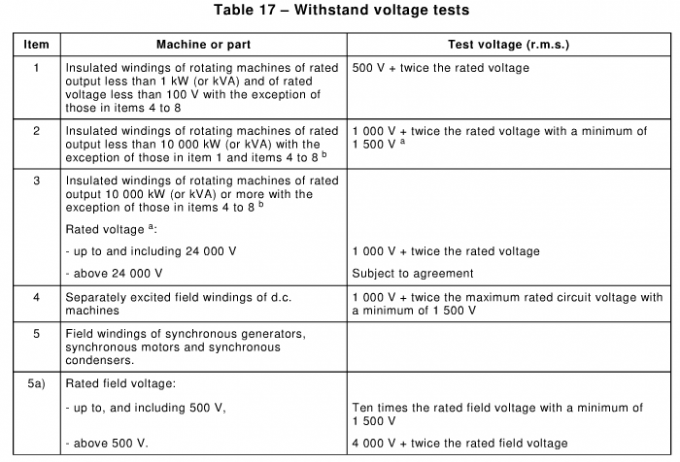

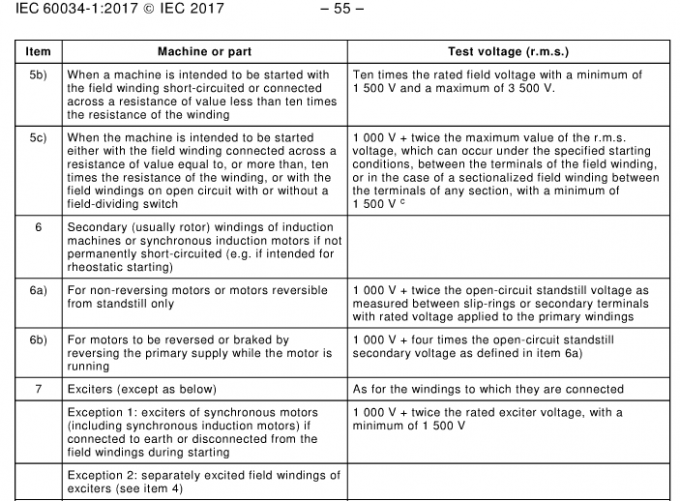

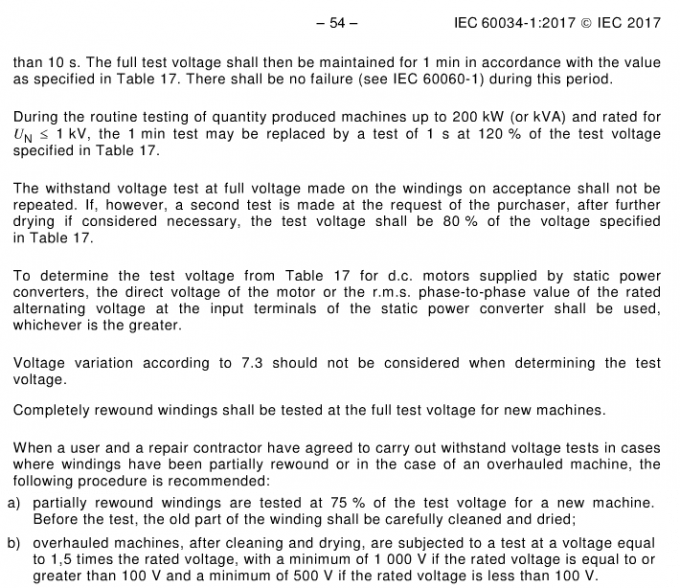

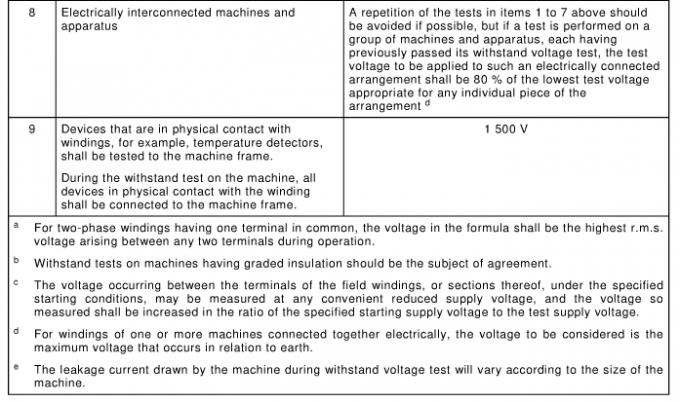

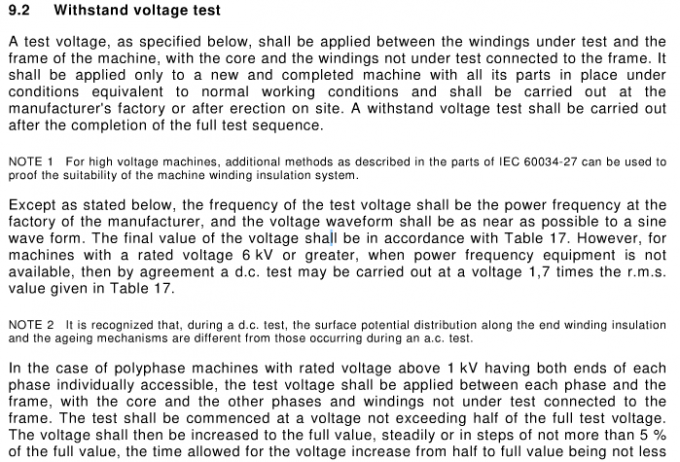

9. Normtabelle für Prüfungen vor Ort nach IEC60034-1: 2017 Rotierende elektrische Maschinen - Teil 1: Bemessung und Leistung
