Eisentank-Generatorprüfgerät Resonanzreaktor mit variabler Induktivität
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Messgrundlage: | Variable Induktanz-Schwingkreis | Nutzung: | Hochspg-Verstärker im Resonanztestsystem |
|---|---|---|---|
| Max.Capacity: | 45A/piece oder Soem | Max.Voltage: | 60KV/piece oder Soem |
| Prüfen Sie Frequenz: | 50HZ/60HZ | Arbeitszyklus: | 15 Minzen oder Soem |
| Prüfen Sie Genauigkeit: | Kein weniger als 1,5% | Special für: | Wechselstrom-hipot Test für großen Kapazitätsstromgenerator |
| Markieren: | Hochspannungsisolationsprüfgerät,Hochspannungsprüfmaschine |
||

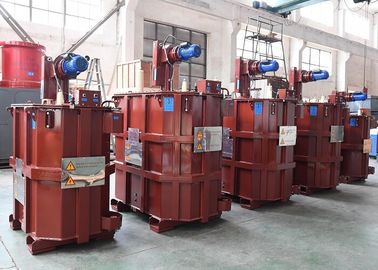

Hochspannungsprüfreaktor vom Eisentank-Typ, Resonanzreaktor mit variabler Induktivität, Generatorprüfung
I. Anwendung:
Das Resonanzprüfsystem der Serie CHX (L, TX) mit großer Kapazität und Induktionsregelung vom Eisentank-Typ wird hauptsächlich für Wechselspannungsfestigkeitstests oder für Wechselspannungsfestigkeitstests ab Werk für Hochleistungsgeneratoren verwendet.
Hinweis: Auf Bestellung kann auch ein Hochspannungs-Testreaktor vom Eisentank-Typ mit variabler Resonanzfrequenz geliefert werden.
Die HV-Ausgangsdurchführung am Testreaktor kann horizontal ausgeführt werden.
II. Anwendbare Gegenstände
- Feldwechselspannungsfestigkeit und Werkswechselspannungsfestigkeitstest des Stromerzeugers
- PD-Pegelerkennung bei Spannungsanstieg für Stromerzeuger oder MS-Kabel
III. Hauptmerkmale
- Eisenkastenartstruktur, gute Wärmeableitung, in der Lage, für lange Zeit zu funktionieren.
- Der Eingangskondensator beträgt nur 1 / Q des Ausgangs.
- Gewicht als 1/5 ~ 10 des herkömmlichen Netzfrequenz-Testtransformators
- Keine vorübergehende Überspannung beim Versagen des Testers
- Breiter Anwendungsbereich, gute Anwendungsflexibilität, großer Kondensatorbereich der
- Prüfer.
- Beim Durchschlag des Prüflings wird der Resonanzzustand geschädigt, der Kurzschlussstrom wird automatisch auf das Minimum reduziert, ein geringer Kurzschlussstrom tritt an der Fehlerstelle auf
- Ausgestattet mit intelligenten Mess-und Regelungssystem, langfristig
- intelligent und automatisch erkennen, auf diensthabende Mitarbeiter verzichten.
- Kann als fahrzeugmontiertes und mit einem speziellen Testfahrzeug ausgestattetes Fahrzeug ausgeführt werden.
IV. Allgemeine technische Daten:
- Art des Systemtests: Serienresonanz mit variabler Induktivität
- Anzahl der HV-Testreaktoren: OEM
- Nennleistung: OEM
- Nennausgangsspannung: max. 60 KV / Stück
- Nennausgangsstrom: max.45A / Stück
- Reg. Frequenzbereich: 50Hz / 60Hz
- Ausgangsresonanzspannungswellenform: Sinuswelle
- Isolationsgrad: Unter dem 1,1-fachen und 1 Minute normal halten
- Arbeitszyklus: OEM oder 60 Minuten unter Nennstrom Arbeitsbedingung;
- Qualitätsfaktor des Testsatzes selbst: Q≥60
- Temperaturanstieg: Weniger als 65 K bei Nennstrom von 60 Minuten;
- Geräuschpegel: Nicht mehr als 70B
- Reaktor struktur: öl getaucht typ, eisentank typ
Anmerkung: spezielle Anforderung kann durch Auftrag gebildet werden
