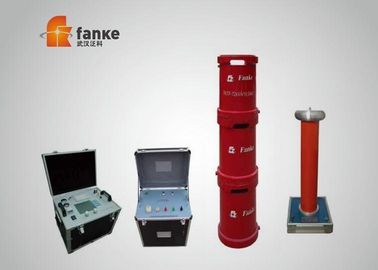

Tragbares Hochspannungskabelprüfgerät für die MV-Kabelprüfung von geringem Gewicht

Tragbares Resonanzspannungsprüfgerät mit variabler Frequenz für MV-Kabel- und Umspannwerkstests

I. Produktnutzung:

Das tragbare frequenzvariable Serienresonanztestgerät von FKTF zielt hauptsächlich auf Wechselspannungsprüfungen für elektrische Geräte und elektrische Systeme unter 110 kV ab. Die Reaktoren und Erregertransformatoren werden mit trockenem Epoxidharz gefüllt. Geringe Größe und geringes Gewicht sind für Feldbewegungen geeignet. Serien- oder Parallelzusammensetzungen sind verfügbar. Sie erfüllen nicht nur die Testanforderungen von Transformator, GIS, Unterbrecher, Gegeninduktor und Durchführung, sondern auch die Anforderungen für die Prüfung auch das von kabel unter 110kv

II. Anwendbare Gegenstände

• XLPE-Kabel mit 10 kV, 35 kV, 110 kV
• GIS, Unterbrecher, Gegeninduktor, Transformator unter 110 kV
• Kleine und mittlere Größe von Generatoren und Motor

III. Hauptbestandteile

• Stromquelle mit variabler Frequenz
• Erregertransformator,
• Festinduktivitäten,
• Kapazitätsspannungsteiler

• Tragbares design, weniger als 50 kg für jede komponente, bequem für feld spannung standhalten test
• Modularer Aufbau des Reaktors, bequem und flexibel
• Testfrequenz: 30 ～ 300Hz
• Die Ausgangswellenform ist Sinuswelle, Wellenform-Abweichungsfaktor ≤ 1 ％
• Erleichterung für die Verkabelung und Bedienung
• Hoher Grad an Testautomatisierung, intelligente Stromquelle mit variabler Frequenz, gute Stabilität, vollständige Schutzfunktion
• Datenabfragefunktion. Vergangene Testdaten können abgefragt werden

VI. Allgemeine technische Daten

1. Nennkapazität: OEM;
2. Eingangsleistung: dreiphasige 380V Spannung, Frequenz beträgt 50Hz;
3. Nennspannung: 18KV, 27kV, 54kV, 50KV, 80KV, 100KV jeweils für auftrag gemacht
4. Nennstrom: OEM;
5. Arbeitsfrequenz: 30-300Hz;
6. Geräteausgangssignal: Sinus
7. Wellenformverzerrungsrate: Ausgangsspannungswellenformverzerrungsrate ≤ 1%;
8. Arbeitszeit: ununterbrochene 60min erlaubt unter veranschlagter Last; Überdruck 1,1 mal 1 Minute;
9. Temperaturanstieg: Temperaturanstieg ≤ 65 K nach 60-minütigem Dauerbetrieb unter Nennlast;
10. Qualitätsfaktor: Gerät selbst Q≥30 (f = 45Hz);
11. Schutzfunktion: Überstrom-, Überspannungs- und Testprodukt-Überschlagschutz für das getestete Produkt (Einzelheiten finden Sie im Abschnitt zur Stromversorgung mit variabler Frequenz);
12. Messgenauigkeit: Systemeffektivwert 1,5;

V. Hauptkomponenten: (FKTF-108KVA / 27KV, 54KV, 108KV-Testset zum Beispiel)
