Sehr niederfrequentes Hochspannungskabelprüfgerät, Vlf-Kabelprüfgerät
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Messgrundlage:: | Sehr Niederfrequenz | Nutzung: | Wechselstrom-Widerstands-Spannungs-Test |
|---|---|---|---|
| Testobjekt: | 35KV und unter Kabel und Generator | Komponente: | Prüfer, Hochspg-Verstärker, Ausgleichskondensator Last |
| Prüfen Sie Frequenz: | 0.1Hz, 0.05Hz, 0.02Hz | Max.Test-Spannung: | 0~ 80KV |
| Genauigkeit: | ± (3% von kompletten +0,5 KV) | Max. Working: | 60mints |
| Markieren: | Erdkabel-Detektor,Hochspannungskabel-Kennung |
||
Sehr niederfrequentes Hochspannungskabelprüfgerät, Abnahmeprüfgerät, VLF-Kabeltester
I. Anwendung:
Das Modell VLF-80KV / 0.1Hz wurde für die Durchführung einer Spannungsfestigkeitsprüfung vor Ort mit Niederfrequenztechnologie für Stromerzeuger oder ein XLPE-Stromkabel mit 35KV und weniger entwickelt benötigt viel kleine Testleistung (ca. 1/500 in der Theorie). Seine Größe und sein Gewicht sind ebenfalls stark verringert. Insbesondere das Erscheinen der Überwachung kann abnormale Phänomene der Generatorisolation wie Oberflächenkorona, Entladung und so weiter entdecken.

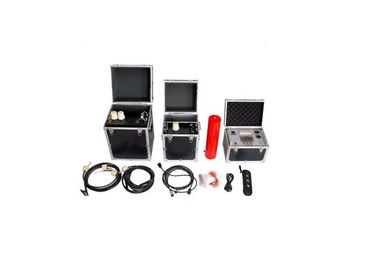

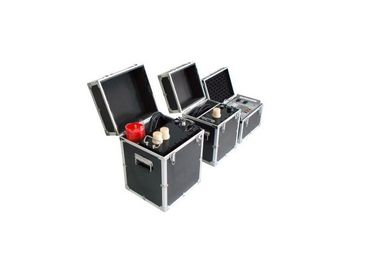

Das Test-Set besteht aus einer Steuerbox, zwei HV-Boostern, einem Kompensationskondensator und einem Entladestab. Basierend auf elektronischer Frequenzumwandlung und mikroprozessorgesteuerter Technologie weist es eine hervorragende Leistung auf.
Es ist verboten, die Spannung ohne Last zu erhöhen oder mit einer ohmschen Last zu verbinden. Wenn die Probenkapazität weniger als 0,05 uF beträgt, ist die Ausgangswellenform des Testsatzes schlecht. Für eine bessere Leistung ist ein optionaler Kondensator zum Anschließen erforderlich.
Bis jetzt bildet das entworfene Test-Set auch viele verschiedene, serialisierte Modelle für verschiedene Stand-Test-Anwendungen durch die Anzahl der Konfigurationen des HV-Boosters in jedem Set. Das gleiche Modell kann ein anderes typisches Modell in der folgenden Klausel sehen.
II. Lieferliste dieses Modells:
| Sn | Beschreibung | Menge | |

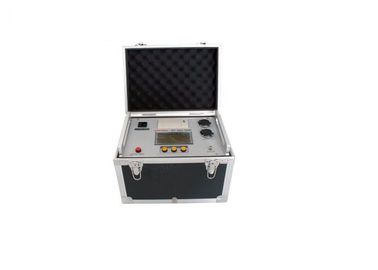

| 1 | VLF Mess- und Steuereinheit | 1 | Einheit |

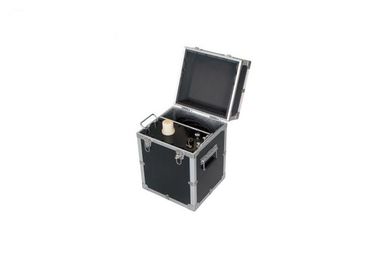

2 | 50KV HV Booster | 1 | Einheit |
| 30KV HV Booster | 1 | Einheit | |
| 3 | Entladestab | 1 | Einheit |
| 4 | Lastkondensator, 0,04 µF | 1 | Einheit |
| 5 | HV-Test- / Verbindungskabel | 1 | einstellen |
| 6 | Erdungskabel | 1 | Einheit |
| 7 | 20A Sicherung | 5 | Einheit |
| 8 | Drucken Sie Papier | 2 | Einheit |
| 9 | Handbuch | 1 | Einheit |
| 10 | Fabrik prüfbericht | 1 | Einheit |
III. Produkteigenschaft :
- Elektronische Frequenzumwandlung
- Mikroprozessorgesteuert
- Zwei HV-Booster, 90-kV-Ausgang in Reihe; oder 40KV / 50KV für einzelne
- Großes LCD-Display
- Sinus-Ausgang
- Überspannungsschutz, Einwirkzeit weniger als 20ms
- Bei Überstromschutz für die Eingangs- und Ausgangsseite beträgt die Einwirkungszeit weniger als 20 ms
- Ausgangsstrom / Spannungswellenform wird auf der Hochspannungsseite direkt abgetastet
- HV-Strombegrenzungswiderstand innen
- Mikrodrucker innen
- Die Ausgangsspannung wird während des Tests nicht durch den kapazitiven Strom beeinflusst, da die Gegenkopplung geregelt ist
VI. Optioonales Modell und Testbereich:
| Modell | Spitzenspannung | Messbereich | Gewicht | Objektbereich testen |
| VLF-30 | 30KV | 0,1 Hz, ≤ 1,1 uF | Controller: 4 kg Booster: 25 kg Größe: L * B * H 323 * 174 * 323 | 10KV und unter Spannung Kabel, Generator |
| 0,05 Hz, ≤ 2,2 uF | ||||
| 0,02 Hz, ≤5,5 uF | ||||
| VLF-50 | 50KV | 0,1 Hz, ≤ 1,1 uF | Controller: 6 kg Booster: 45 kg Größe: L * B * H 357 * 210 * 365 | 15,75 kV und unter Spannung Kabel, Generator |
| 0,05 Hz, ≤ 2,2 uF | ||||
| 0,02 Hz, ≤5,5 uF | ||||
| VLF-60 | 60KV | 0,1 Hz, ≤ 1,1 uF | Controller: 6 kg Booster: 50 kg Größe: L * B * H 357 * 220 * 370 | 18 kV und unter Spannung Kabel, Generator |
| 0,05 Hz, ≤ 2,2 uF | ||||
| 0,02 Hz, ≤5,5 uF | ||||
| VLF-80 | 80KV | 0,1 Hz, ≤ 1,1 uF | Controller: 8 kg Booster: 90 kg Größe: L * B * H 357 * 240 * 390 | 35KV und unter Spannung Kabel, Generator |
V. Testverbindung Abbildung
1. Für XLPE-Kabel unter 80KV Prüfspannung
2. Für Generatorstator unter 50KV Prüfspannung
Auswahl des VI.Testmodells
1.Zum Kabeltest
Prüfspitzenspannungsformel: Ｕmax ＝ 3Ｕ 0 ,
Ｕ 0 ＝ Einphasige Nennspannung des Kabels
Testzeit: 60 Minuten
2. Für Generatorstator
Ｕ Test ＝ 1.414 * βKＵ 0 ,
U Test ---- 0,1 Hz Spitzentestspannung (kV);
β ------- 0,1 Hz und 50 Hz Spannungsäquivalenzfaktor, normalerweise 1,2;
K ------ Normalerweise nehmen Sie 1,3 bis 1,5, in der Regel 1,5;
Uo ----- Generatorstatorwicklungen Nennspannung (kV) ;:
