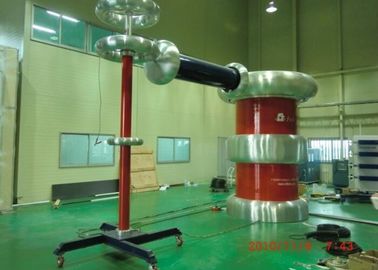

400-kVA-Leistungsschalter-Test-Set für PD-Frequenzspannungsfestigkeit

III. Anwendbare Gegenstände

• Teilentladung und Wechselspannungsfestigkeitsprüfung für Hochspannungselektrotechnik und -geräte wie Transformator, GIS, Gegeninduktor, Schalter, Durchführung, Ableiter, Kabel.
• Stromversorgung Wechselspannungsfestigkeit von Isolationsmaterialien

IV. Technische Eigenschaften

• Geringe Größe der vollständigen Installation, die die Größe innerhalb von 5pC garantieren kann (mit Ausnahme von Sonderfällen)
• Expoxy-Harz gegossen Schale, Glasfaser gewundene Nicht-Korona-Hochspannungsisolierung Außenrohr
• Niedrige Impedanz der kompletten Ausrüstung, komplette Funktionen von Überspannung, Überstrom, Lichtbogenschutz mit Zuverlässigkeit
• Spezialwerkzeug für die Sortierung von Schild verarbeitet, Aluminium geformt, glatte Oberfläche, geringes Gewicht, bequem für die Installation
• Das Hochspannungsprüfgerät mit hoher Kapazität verwendet ein intelligentes Mess- und Steuersystem für die Netzfrequenz, um eine viel höhere Intelligenz zu gewährleisten
• Automatisierung von Steuerung und Schutz.
• Durch Abtasten und Verwenden der optischen Kommunikation Hochspannungs- und Niederspannungsregelkreis gründlich isolieren.
• Selbstinspektion und Anzeige des Echtzeitstatus sind in der Testverarbeitung verfügbar.
• Perfekte Verwaltung von Daten und Berichten.
• HV-U / T-, I / T-Testkurve aufzeichnen und zeichnen können

V. Testanschlussfigur (Beispiel: Modell CQSB-400KVA / 400KV):

VI. Vorteile

1. Bei einem reinen Netzfrequenztest bei 50 Hz oder 60 Hz ist die Ausgangsspannungsverzerrung (THD) sehr gering.
2. Erfüllen Sie niedrige Anforderungen an die Teilentladungsmessung
3. Modularer Aufbau zur Platzersparnis in der Prüfhalle
4. Niedrige Impedanz, breiter Anwendungsbereich
5. Einfache Bedienung mit computergesteuertem Messsystem
6. Komplette Schutzschaltung zur Gewährleistung der Sicherheit von Personal und Ausrüstung
7. Überspannungs- und Überspannungsschutz empfindlicher elektronischer Komponenten
8. Besonders geeignet für Prüfungen, die eine stabile Spannung erfordern, auch wenn sich die Last unter Spannung ändert (Korona-, Nass- und Verschmutzungsprüfung) oder wenn die Last induktiv ist (induktive Spannungswandler).

VII. Allgemeine technische Daten:

1. Systemtestmodus: PD-freie AC-Spannungsfestigkeitsprüfsysteme mit Zylindertrafo
2. Systemmodell: CQSB-400KVA / 400KV
3. Eingangsstromversorgung: 380 ± 10% (einphasig), 50 Hz / 60 Hz
4. Nennleistung: 400kVA
5. Nennausgangsspannung: 400KV
6. Max. Prüfspannung: nicht mehr als 400 kV
7. Nennausgangsstrom: 1.0A
8. Reg. Frequenzbereich: 50/60 Hz
9. Ausgangsspannungswellenform: reine Sinuswelle
10. Temperaturanstieg: Weniger als 65 K bei Nennstrom von 60 Minuten;
11. Geräuschpegel: Nicht mehr als 65 dB
12. Struktur: Öl mit Zylindertyp ausgelegt

VIII. Andere optionale Komponenten

1. Netzteil-Rauschfilter
2. Dreifacher und fünfter Filter
3. Kompensationsreaktor
4. Elektronisches schnelles Überspannungsschutzgerät
5. SF6 Standardkondensator ·
6. Teilentladungsdetektor

IX. Anderes typisches Modell

1. Einzeltransformator Typ :

2. Stapelbarer Zylindertransformatortyp:
