Produktdetails:
Zahlung und Versand AGB:
|
| Messgrundlage: | Variable Frequenz-Schwingkreis | Nutzung: | Wechselstrom-Widerstands-Spannungs-Test |
|---|---|---|---|
| Max.Capacity: | 9000kVA | Max.Voltage: | 150KV, 300KV, 450KV |
| Prüfen Sie Frequenz: | 20-300Hz | Arbeitszyklus: | 60 Minzen |
| Prüfen Sie Genauigkeit: | Kein weniger als 1,5% | Special für: | Test vor Ort für langes Kabel und GIS Hochspg XLPE |
| Prüfnorm: | Iec-60060-1:2010; Iec-60840:2011 und Iec-62067:2011 für XLPE verkabeln | ||
| Hervorheben: | Wechselstrom-Hochspannungstestset,Hochspannungskabelkennung |
||

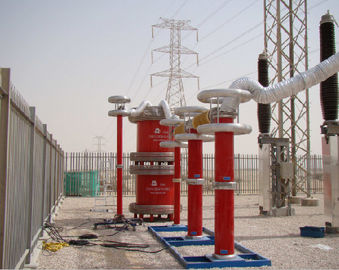

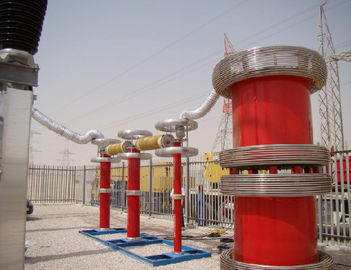

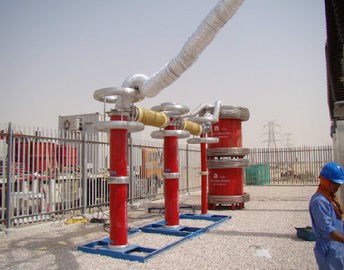

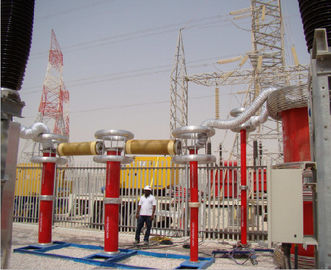

Resonanzspannungsprüfset mit variabler Frequenz für langes HV-XLPE-Kabel
I.Anwendung:
Dieses Testset, Modell CHX-9000KVA / 150KV, 300KV, 450KV, ist für den Vor-Ort-Wechselstrom-Hottest mit 132kV ~ 400KV-Klasse und den GIS-Vor-Ort-Wechselstrom-Hottest mit 362KV und niedrigerer Klasse mit Resonanzkreistechnologie ausgelegt. Die höchste Prüfspannung beträgt nicht mehr als 150 kV, 300 kV, 450 kV durch den parallelen oder in Reihe geschalteten Zylinderprüfreaktor, die Prüffrequenz kann zwischen 20 und 300 Hz liegen. Der Arbeitszyklus beträgt nicht mehr als 60 Minuten.
Durch den modularen Testreaktor, der parallel oder in Reihen eingesetzt wird, kann mit dem Test-Set Modell CHX-9000KVA / 150KV, 300KV, 450KV auch folgender vor Ort durchgeführter AC-Hipot-Test durchgeführt werden:
1.1 Nicht mehr als 150 kV und 60 A für XLPE-Fernkabel mit nicht mehr als U 0 = 87 kV
1.2 Nicht mehr als 300 kV und 40 A für XLPE-Fernkabel mit nicht mehr als U 0 = 160 kV ;
170KV und unter Klasse GIS
1.3 Nicht mehr als 450 kV und 20 A für XLPE-Fernkabel mit nicht mehr als U 0 = 230 kV;
362KV und unter Klasse GIS
Bislang können diese entworfenen Testsätze viele verschiedene serielle Modelle bilden, die unterschiedlichen HV- oder UHV-Testanwendungen durch in Reihe oder parallel geschaltete Testreaktoren und Anzahl der Konfigurationen in jedem Satz standhalten. Das gleiche Modell kann Abschnitt 9. eines anderen typischen Modells sehen .
II. Hauptbestandteile
| SN | Name der Komponenten | Typ und Spezifikation | Menge | Jedes Gewicht | Jede Dimension |
| 1 | Netzteil mit variabler Frequenz | FKVF-300kW / 380V | 1 Stück | 280 kg | 750 * 700 * 1200 mm |
| 2 | Erregertransformator | CQSB (J) -300 kVA | 1 Stück | 3000 kg | 950 * 850 * 900 mm |
| 3 | HV-Resonanzprüfreaktor | CHX (kf) -3000 kVA / 150 kV | 3 Stück | 4500 kg | D1200 * H1250mm |
| 4 | Kapazitiver Teiler | TRF-450kV / 1000pF | 1set | 275 kg | D250 * H2850mm |
| 5 | Spezielles Testzubehör | 1set |
Anmerkung: Kapazität 1.Load kann optional sein, wenn eine Leitung mit kleiner Last geprüft wird oder eine analoge Last zur Steuerung der Testfrequenz benötigt wird.
Reaktor 2.Test kann produziert werden, um 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV für jede Stücknennspannung entsprechend unterschiedlichem geprüftem Gegenstandbereich zu sein, oder der Kunde, der angefordert wird. Die max. Der Nennstrom jeder Hochspannungsdrossel kann 1 bis 5 A, 10 A, 15 A, 20 A, 25 A, 30 A betragen.
III. Testprinzip Abbildung:
VF: Stromquelle mit variabler Frequenz, die Steuer- und Messteil in der Testschaltung ist.
T: Erregertransformator, der die Erregerspannung für die HV-Testdrossel liefert
L: Testdrossel, die Resonanzinduktivität im LC-Kreis ist und die Testspannung erzeugt
Cx: Getestete Ausrüstung
MOA1: Blitzschutz ist ein Schutzteil des Erregertransformators
C1, C2: Spannungsteiler (C1 ist ein Hochspannungszweig, C2 ist ein Niederspannungszweig), der ein HV-Spannungsmessteil ist
IV. Allgemeine technische Daten:
V. Hauptmess- und Steuersoftwaretafel wie folgt:
Hinweis: Diese Abbildung zeigt das Anzeigefeld für die Einstellung der Testparameter in der Steuerungs- und Messsoftware des VF-Netzteils
VI.Zubehör
VII. Anderes typisches Modell
1 Optionales Modell für XLPE-Kabel der 132-kV-Klasse vor Ort zur Spannungsfestigkeitsprüfung
| Modell | Nennspannung | Ausgangsnennstrom | Nennleistung | Max Anwendung |
| CHX-775KVA / 155KV | 155KV | 5A | 775KVA | 132 kV Kabel ≤ 1 km |
| CHX-1550KVA / 155KV | 155KV | 10 A | 1550KVA | 132 kV Kabel ≤ 2 km |
| CHX-2325KVA / 155KV | 155KV | 15A | 2325KVA | 132 kV Kabel ≤ 3 km |
| CHX-3100KVA / 155KV | 155KV | 20A | 3100KVA | 132 kV Kabel ≤ 4 km |
| CHX-3875KVA / 155KV | 155KV | 25A | 3875KVA | 132 kV Kabel ≤ 5 km |
| CHX-7750KVA / 155KV | 155KV | 50A | 7750KVA | 132 kV Kabel ≤ 10 km |
| CHX-12400KVA / 155KV | 155KV | 80A | 12400KVA | 132 kV Kabel ≤ 16 km |
| CHX-15500KVA / 155KV | 155KV | 100A | 15500KVA | 132 kV Kabel ≤ 20 km |
| Besondere Anforderungen können auf Bestellung gestellt werden | ||||
Hinweis: Geprüfte Kabelspannungsklasse ≤ 132 kV, 0,25 uF / km
2 Optionales Modell für XLPE-Kabel der 230-kV-Klasse vor Ort zur Spannungsfestigkeitsprüfung
| Modell | Nennspannung | Ausgangsnennstrom | Nennleistung | Max Anwendung |
| CHX-2020KVA / 255KV | 255KV | 8A | 2020KVA | 220 ~ 230 kV Kabel ≤ 1 km |
| CHX-4080KVA / 255KV | 255KV | 16A | 4080KVA | 220 ~ 230 kV Kabel ≤ 2 km |
| CHX-6120KVA / 255KV | 255KV | 24A | 6120KVA | 220 ~ 230 kV Kabel ≤ 3 km |
| CHX - 8160KVA / 255KV | 255KV | 32A | 8160KVA | 220 ~ 230 kV Kabel ≤ 4 km |
| CHX - 10200 kVA / 255 kV | 255KV | 40A | 10200KVA | 220 ~ 230 kV Kabel ≤ 5 km |
| CHX - 20400 kVA / 255 kV | 255KV | 80A | 20400KVA | 220 ~ 230 kV Kabel ≤ 10 km |
| CHX - 25500 kVA / 255 kV | 255KV | 100A | 25500KVA | 220 ~ 275 kV Kabel ≤ 12,5 km |
| Besondere Anforderungen können auf Bestellung gestellt werden | ||||
Hinweis: Geprüfte Kabelspannungsklasse ≤ 230 kV, 0,25 uF / km
3 Optionales Modell für XLPE-Kabel der 330KV-Klasse vor Ort zur Spannungsfestigkeitsprüfung
| Modell | Nennspannung | Ausgangsnennstrom | Nennleistung | Max Anwendung |
| CHX-3500KVA / 350KV | 350KV | 10 A | 3500KVA | 330 kV Kabel ≤ 1 km |
| CHX-7000KVA / 350KV | 350KV | 20A | 7000KVA | 330 kV Kabel ≤ 2 km |
| CHX-10500KVA / 350KV | 350KV | 30A | 10500KVA | 330 kV Kabel ≤ 3 km |
| CHX-14000KVA / 350KV | 350KV | 40A | 14000KVA | 330 kV Kabel ≤ 4 km |
| CHX-21000KVA / 350KV | 350KV | 60A | 21000KVA | 330 kV Kabel ≤ 5 km |
| CHX-28000KVA / 350KV | 350KV | 80A | 28000KVA | 330 kV Kabel ≤ 10 km |
| Besondere Anforderungen können auf Bestellung gestellt werden | ||||
Hinweis: Geprüfte Kabelspannungsklasse ≤ 330 kV, 0,25 uF / km
4 Optionales anderes Modell für lange XLPE-Kabel vor Ort zur Spannungsfestigkeitsprüfung
| Modell | Nennspannung | Ausgangsnennstrom | Nennleistung | Anwendung (Ab 20Hz Start) |
| CHX-2600KVA / 130KV | 130KV | 10A, 20A | 1300KVA | Für U 0 = 64 kV und unter Kabel |
| CHX-3000KVA / 150KV | 150KV | 10A, 20A | 3000KVA | Für U 0 = 87 kV und unter Kabel |
| CHX-10000KVA / 250KV | 250KV | 20A, 40A | 10000KVA | Für U 0 = 127 kV und darunter Kabel |
| CHX-20000KVA / 250KV | 250KV | 20A, 80A | 20000KVA | Für U 0 = 127 kV und darunter Kabel |
| CHX-21000KVA / 350KV | 350KV | 20A, 60A | 21000KVA | Für U 0 = 230 kV und unter Kabel |
| CHX-42000KVA / 350KV | 350KV | 20A, 80A | 42000KVA | Für U 0 = 230 kV und unter Kabel |
| Besondere Anforderungen können auf Bestellung gestellt werden | ||||
Hinweis: Die Prüfspannung des XLPE-Kabels wird als 1,7U 0 betrachtet
5 Optionales Modell für Kabel der HV- oder EHV-Klasse und GIS- Vor-Ort-AC-Hipot-Test
| M odel | Nennspannung | Ausgangsnennstrom | Nennleistung | Anwendung (Ab 20Hz Start) |
| CHX-2600KVA / 130KV, 260KV | 130 kV, 260 kV | 20A bei 130 KV | 2600KVA | Für U 0 = 64KV Kabel Für GIS der Klasse 72.5KV |
| 10A bei 260 KV | Für U 0 = 127KV Kabel Für GIS der Klasse 145KV | |||
| CHX-9000KVA / 150KV, 300KV | 150 kV, 300 kV | 60 A bei 150 kV | 9000KVA | Für U 0 = 87KV Kabel Für GIS der Klasse 72.5KV |
| 30A bei 300 KV | Für U 0 = 160KV Kabel Für 170KV Klasse GIS | |||
| CHX-10000KVA / 250KV, 500KV | 250 kV, 500 kV | 40A bei 250 kV | 10000KVA | Für U 0 = 127KV Kabel Für GIS der Klasse 145KV |
| 20A bei 500 KV | Für U 0 = 290KV Kabel Für GIS der Klasse 362KV | |||
| CHX-20000KVA / 250KV, 500KV | 250 kV, 500 kV | 80A bei 250 KV | 20000KVA | Für U 0 = 127KV Kabel Für GIS der Klasse 145KV |
| 40A bei 500 KV | Für U 0 = 290KV Kabel Für GIS der Klasse 362KV | |||
| CHX-21000KVA / 350KV, 700KV | 350 kV, 700 kV | 60A bei 350 KV | 21000KVA | Für U 0 = 190KV Kabel Für 170KV Klasse GIS |
| 30A bei 700 KV | Für U 0 = 290KV Kabel Für GIS der 550-kV-Klasse | |||
| Besondere Anforderungen können auf Bestellung gestellt werden | ||||
VIII. Vor-Ort-Prüfnormentabelle nach IEC 60840: 2011 und IEC 62067: 2011 für XLPE-Kabel
IX. Normtabelle für Isolationsprüfungen vor Ort gemäß IEC 62271-203: 2011 für HV GIS
