Eisen-Behälter-Art Hochspannungskabel-Testgerät-variable Induktanz-Resonanzprüfung

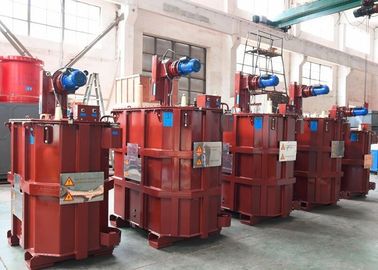

Iron Tank Type High Voltage Cable Testing Equipment Variable Inductance Resonant Testing
Iron Tank Type High Voltage Cable Testing Equipment Variable Inductance Resonant Testing Iron Tank Type High Voltage Cable Testing Equipment Variable Inductance Resonant Testing Iron Tank Type High Voltage Cable Testing Equipment Variable Inductance Resonant Testing

Großes Bild :  Eisen-Behälter-Art Hochspannungskabel-Testgerät-variable Induktanz-Resonanzprüfung Bestpreis

Produktdetails:
Herkunftsort: Wuhan, China
Markenname: Fanke High-voltage
Zertifizierung: ISO9001
Modellnummer: CHX-Reihe oder Soem
Zahlung und Versand AGB:
Min Bestellmenge: eine Einheit
Preis: Negotiable
Verpackung Informationen: Exportstandardholzetui mit Räucherung geben frei
Lieferzeit: 25~30 Werktage
Zahlungsbedingungen: L / C, T / T
Versorgungsmaterial-Fähigkeit: 5sets /month
Kontakt
Ausführliche Produkt-Beschreibung
Messgrundlage: Variabler Frequenz- oder Variableninduktanz Schwingkreis Nutzung: Hochspg-Verstärker im Resonanztestsystem
Max.Capacity: 25A/piece oder Soem Max.Voltage: 400KV/piece oder Soem
Prüfen Sie Frequenz: 20-300Hz oder 50Hz Arbeitszyklus: 60 Minzen oder Soem
Prüfen Sie Genauigkeit: Kein weniger als 1,5% Special für: Test vor Ort für langes Kabel und GIS Hochspg XLPE
Prüfnorm: Iec-60060-1:2010; Iec-60840:2011 und Iec-62067:2011 für XLPE verkabeln
Markieren:

Wechselstromhochspannungstestsatz

,

Untertagekabeldetektor

Hochspannungsprüfreaktor vom Eisentank-Typ, Resonanzprüfgerät mit variabler Induktivität, Kabelprüfung

I. Anwendung:

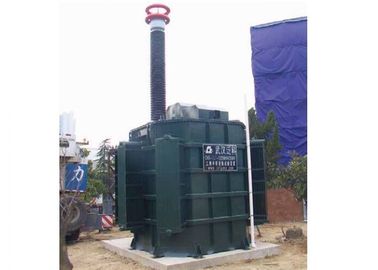

Das Resonanzprüfsystem der Serie CHX (L, TX) mit großer Kapazität und Eisentankinduktionsregelung wird hauptsächlich für Wechselspannungsfestigkeitstests oder für Wechselspannungsfestigkeitstests ab Werk an HV-XLPE-Kabeln oder anderen Leistungsgeräten der 110KV ~ 500KV-Klasse verwendet, die von Bedeutung sind Vorteile sind für sehr langes ununterbrochenes Arbeiten angebracht. Diese Produkte von Fanke sind von der State Grid Corporation des China Wuhan Hochspannungsforschungsinstituts (gemäß dem obigen Bild) abonniert worden. Die Spezifikation ist 350KV, 35A. Sie werden für die Spannungsfestigkeitsprüfung von Superhochspannungskabeln über einen langen Zeitraum (Typprüfung für EHV XLPE) verwendet.

Hinweis: Auf Bestellung kann auch ein Hochspannungs-Testreaktor vom Eisentank-Typ mit variabler Resonanzfrequenz geliefert werden.
Die HV-Ausgangsdurchführung am Testreaktor kann horizontal ausgeführt werden.
II. Anwendbare Gegenstände
  • Feldwechselspannungsfestigkeit und Werkswechselspannungsfestigkeitstest des Hochspannungskabels mit 110 - 500 kV.
III. Hauptmerkmale
  • Eisenkastenartstruktur, gute Wärmeableitung, in der Lage, für lange Zeit zu funktionieren.
  • Der Eingangskondensator beträgt nur 1 / Q des Ausgangs.
  • Gewicht als 1/5 ~ 10 des herkömmlichen Netzfrequenz-Testtransformators
  • Keine vorübergehende Überspannung beim Versagen des Testers
  • Breiter Anwendungsbereich, gute Anwendungsflexibilität, großer Kondensatorbereich der
  • Prüfer.
  • Beim Durchschlag des Prüflings wird der Resonanzzustand geschädigt, der Kurzschlussstrom wird automatisch auf das Minimum reduziert, ein geringer Kurzschlussstrom tritt an der Fehlerstelle auf
  • Ausgestattet mit intelligenten Mess-und Regelungssystem, langfristig
  • intelligent und automatisch erkennen, auf diensthabende Mitarbeiter verzichten.
  • Kann als fahrzeugmontiertes und mit einem speziellen Testfahrzeug ausgestattetes Fahrzeug ausgeführt werden.

IV. Allgemeine technische Daten:

  1. Art des Systemtests: Serienresonanz mit variabler Frequenz oder variabler Induktivität
  2. Anzahl der HV-Testreaktoren: OEM
  3. Nennleistung: OEM
  4. Nennausgangsspannung: max. 400 kV / Stück
  5. Nennausgangsstrom: max.25A / Stück
  6. Reg. Frequenzbereich: 20Hz-300Hz
  7. Ausgangsresonanzspannungswellenform: Sinuswelle
  8. Isolationsgrad: Unter dem 1,1-fachen und 1 Minute normal halten
  9. Arbeitszyklus: OEM oder 60 Minuten unter Nennstrom Arbeitsbedingung;
  10. Qualitätsfaktor des Testsatzes selbst: Q≥60
  11. Temperaturanstieg: Weniger als 65 K bei Nennstrom von 60 Minuten;
  12. Geräuschpegel: Nicht mehr als 70B
  13. Reaktorstruktur: Öl getaucht Typ, Epoxidrohr Zylindertyp type

Anmerkung: spezielle Anforderung kann durch Auftrag gebildet werden

Größe und Tag:

Wechselstrom-Hochspannungsprüfgerät,

Hochspannungskabel-Kennung,

Erdkabel-Detektor
