Vertikales Wechselstrom-Resonanzprüfsystem, Wechselstrom-Hochspannungstester mit variabler Frequenz

AC Resonanzprüfgerät, Hochspannungskabelprüfgerät, AC Spannungsfestigkeitsprüfgerät

I. Anwendung:

Wechselstrom-Resonanzprüfgerät ist eine Art Hochspannungskabelprüfgerät für angelegte Spannungsfestigkeit, das als Resonanzprüfsystem mit variabler Frequenz und variabler Induktivität klassifiziert werden kann. Ersteres wird durch Regulieren der Testfrequenz auf Resonanz eingestellt und letzteres durch Einstellen der Induktivität. Unterschiedliche Regelungsmodi führen zu demselben Ziel, dh, eine große Ausgangsleistung für das Testobjekt kann durch Eingabe einer Stromversorgung mit kleiner Leistung erzielt werden.

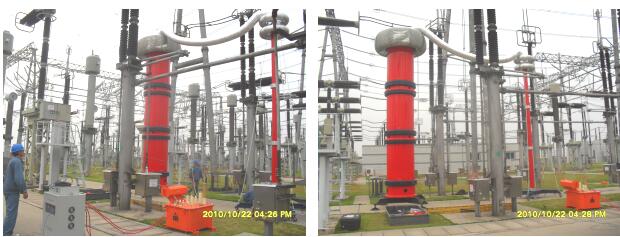

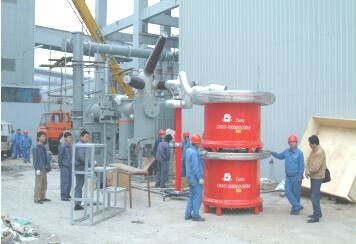

Bei Testobjekten mit großer Kapazität wie XLPE-HV-Kabeln besteht die größte Schwierigkeit bei der Übernahme der Netzfrequenz oder der Annäherung an die Netzfrequenz der Wechselspannungsfestigkeitsprüfung als Abnahmetest für XLPE-Isolierkabel darin, dass eine Stromversorgung und Geräte mit großer Kapazität erforderlich sind. Bei einem 630 mm2 großen 110-kV-XLPE-Kabel mit einer Kapazität von 0,188 uF / kM beträgt der Prüfparameter für jedes Kabel beispielsweise 2,9 MVA / 128 kV / 22,7 A, wenn die Kabellänge 3 kM beträgt. Dann gibt es die Schlussfolgerung, dass es unmöglich ist, Feldversuche auf herkömmliche Weise durchzuführen. In einem Resonanz-Testsystem mit variabler Frequenz beträgt die erforderliche Kapazität der Eingangsstromversorgung jedoch 1 / Q der Testleistung, indem einerseits die Testfrequenz gesenkt und andererseits ein hoher Qualitätsfaktor (Q) verwendet wird, was zu einer drastischen Verringerung führt In Bezug auf Volumen und Gewicht stehen Testgeräte zur Verfügung, die sich ideal für Feldtests eignen.

Fanke Unternehmen verfügt über langjährige Erfahrung in der Herstellung dieser Art von Prüfgeräten, kundenspezifische Arten von solchen Geräten nach den Prüfanforderungen verschiedener Kunden , einschließlich OEM-Dienstleistungen. Die Komponenten der Sets können auch separat bestellt werden.

II. Hauptkomponenten des Wechselstrom-Resonanztest-Sets mit variabler Frequenz

1. Trenntransformator

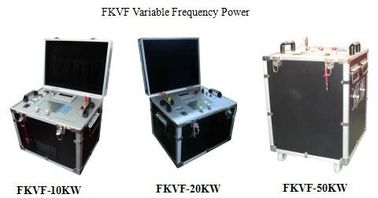

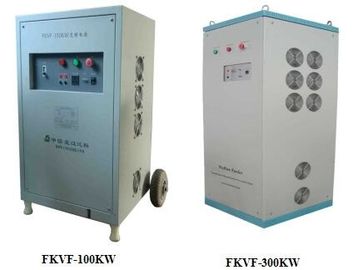

2. Stromquelle mit variabler Frequenz

3. Erregertransformator

4. HV-Testreaktorgruppe (Resonanzinduktor)

5. Spannungsteiler

6. Optionaler Teil

6.1 Ladekondensator

6.2 HV-Dämpfungssperrinduktor

Hinweis:
