Produktdetails:
Zahlung und Versand AGB:
|
| Messgrundlage: | Variable Frequenz-Schwingkreis | Nutzung: | Hochspg-Verstärker im Wechselstrom-Widerstands-Spannungs-Test |
|---|---|---|---|
| Max.Capacity: | 25A/piece oder Soem | Max.Voltage: | 400KV/piece oder Soem |
| Prüfen Sie Frequenz: | 20-300Hz | Arbeitszyklus: | 60 Minzen oder Soem |
| Prüfen Sie Genauigkeit: | Kein weniger als 1,5% | Special für: | Test vor Ort für langes Kabel und GIS Hochspg XLPE |
| Prüfnorm: | Iec-60060-1:2010; Iec-60840:2011 und Iec-62067:2011 für XLPE verkabeln | ||
| Hervorheben: | Wechselstrom-Hochspannungsprüfgerät,Erdkabel-Detektor |
||

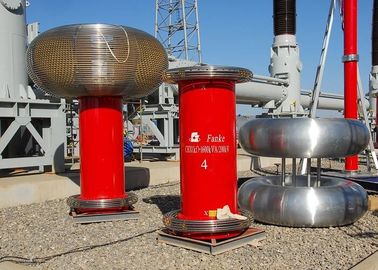

Zylinder-Hochspannungsprüfreaktor, Resonanzprüfgerät mit variabler Frequenz, GIS-Prüfung, GIL-Prüfung
I. Anwendung:
Dieser Testreaktor ist eine Komponente und ein Teil des HV-Generators in den resonanten Testsystemen mit variabler Frequenz.
Die Arbeitsfrequenz kann von 20 Hz bis 300 Hz ausgelegt werden. Durch die parallele oder in Reihe geschaltete Zylinderprüfdrossel im Resonanzkreis werden die kompletten Prüfsysteme für die Prüfung der Spannungsfestigkeit bei angelegten Wechselspannungen für geprüfte Kabel, GIS oder GIL fertiggestellt.
Der Zylindertestreaktor ist eine reine Wicklung und kein Eisenkern. Unsere Firma kann alle OEM-Bestellungen für diese Produkte innerhalb von nicht mehr als 400 KV / Stück und 25 A / Stück annehmen.
Der Testreaktor kann für jedes Stück mit einer Nennspannung von 130 kV, 150 kV, 155 kV, 200 kV, 250 kV, 300 kV, 350 kV und 400 kV hergestellt werden. Die max. Der Nennstrom jeder Hochspannungsdrossel kann 1 bis 5 A, 10 A, 15 A, 20 A, 25 A betragen
II. Testprinzip Abbildung:
VF: Stromquelle mit variabler Frequenz, die Steuer- und Messteil in der Testschaltung ist.
T: Erregertransformator, der die Erregerspannung für die HV-Testdrossel liefert
L: Testdrossel, die Resonanzinduktivität im LC-Kreis ist und die Testspannung erzeugt
Cx: Getestete Ausrüstung
MOA1: Blitzschutz ist ein Schutzteil des Erregertransformators
C1, C2: Spannungsteiler (C1 ist ein Hochspannungszweig, C2 ist ein Niederspannungszweig), der ein HV-Spannungsmessteil ist
V. Allgemeine technische Daten:
