Tragbares Wechselstrom-Resonanz-Testsystem für 132-kV-GIS-Tests mit 60-Minuten-Einschaltdauer
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Messgrundlage: | Variable Frequenz-Schwingkreis | Nutzung: | Wechselstrom-Widerstandsspannungstest unter 275KV |
|---|---|---|---|
| Max.Capacity: | 275kva | Max. Spannung: | 275kV |
| Ausrüstungsbeschreibung: | Tragbare Art, helleres Einzelstück-Gewicht, speziell für Vor-Ort-Installation und Test | Komponente:: | V-/FEnergiequelle, Erregungs-Transformator, hellerer modularer Test-Reaktor und Spannungs-Teiler |
| Prüfen Sie Frequenz: | 30-300HZ | Arbeitszyklus: | 60 Minzen |
| Prüfen Sie Genauigkeit: | Kein weniger als 1,5% | Ausgangssignal: | Gute Sinus-Welle |
| Special für: | Test vor Ort für 132 KV-GIS und Mittelspannung verkabeln | Reaktor unter Verwendung der Weise: | In der Reihe oder parallel in der Verbindung |
| Prüfnorm: | Iec-60060-1:2010; Iec-62271-203:2011 für GIS, Iec-60840:2011 für XLPE-Kabel; | ||
| Markieren: | Hochspannungs-Resonanzprüfsystem,Hochspannungsprüfung elektrischer Geräte |
||

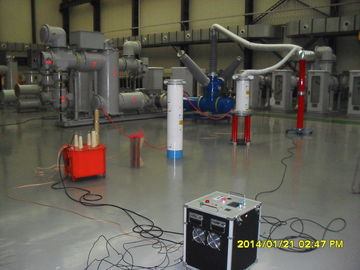

Tragbares Resonanzspannungsprüfgerät mit variabler Frequenz für den 132-kV-GIS-Test
I. Anwendung:
Dieses Prüfgerät Modell CHX-275KVA / 275KV ist für die Prüfung der Wechselstrom- Spannungsfestigkeit vor Ort mit variabler Frequenz und Schwingkreistechnologie mit GIS-Werten unter 132KV ausgelegt. Die höchste Prüfspannung beträgt nicht mehr als 275 kV. Testfrequenz: 30-300Hz; Der Arbeitszyklus beträgt nicht mehr als 60 Minuten.
Durch den parallelen Einsatz des modularen Testreaktors kann mit dem Test-Set Modell CHX-275KVA / 275KV auch folgender AC-Hipot-Test durchgeführt werden:
- Nicht mehr als 55KV und 5A für Mittelspannungs-XLPE-Kabel mit einer Spannung von 45KV und darunter.
- Keine mehr als 110KV und 2A für Mittelspannungs-XLPE-Kabel mit einer Spannung von 66KV und darunter.
- Keine mehr als 275 kV und 1A für Mittelspannungs-GIS mit einer Spannung von 132 kV bis 170 kV und darunter.
- Nicht mehr als 55 kV und 5 A für Motor oder Generator innerhalb von 45 ~ 55 Hz
- Mittelspannungsschaltanlage und Leistungstransformator mit einer Spannung von 132 kV und darunter.
Bis jetzt können diese tragbaren Testgeräte viele verschiedene, serialisierte Modelle bilden , die unterschiedlichen Abstimmungen entsprechen und Testanwendungen durch Testreaktoren in Reihe oder in Parallelschaltung und Anzahl der Konfigurationen in jedem Set standhalten. Das gleiche Modell kann im Folgenden ein anderes typisches Modell sehen Klausel.
2. Hauptkomponenten:
| SN | Name der Komponenten | Typ und Spezifikation | Menge | Jedes Gewicht | Jede Dimension |
| 1 | Leistung mit variabler Frequenz | FKVF-20kW / 380V | 1 Stück | 20 kg | 440 * 360 * 360mm |
| 2 | Erregertransformator | CQSB (J) -15 kVA / 15 kV, 3 kV | 1 Stück | 50 kg | 520 * 350 * 550 mm |

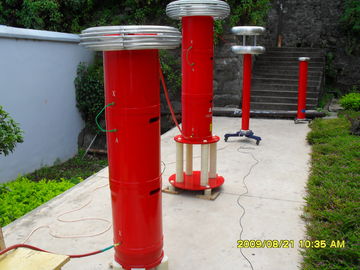

| 3 | HV-Resonanzprüfreaktor | CHX (kf) -55 kVA / 55 kV | 5 Stücke | 60 kg | D480 * H520mm |
| 4 | Kapazitiver Teiler | TRF-300kV / 1000pF | 1set | 35 kg | D170 * H1850mm |
| 5 | Spezielles Testzubehör | 1set |
Anmerkung: Kapazität 1.Load kann optional sein, wenn Leistungsmotor, Generator und Leistungstransformator unter 45 ~ 65Hz getestet werden.
Reaktor 2.Test kann produziert werden, um 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV für jedes Stück entsprechend unterschiedlichem geprüftem Gegenstandbereich zu sein, oder Kunde requried.
III. Testprinzip:
VF: Frequenzumrichter. T: Erregertransformator
L: Testreaktor Cx: Getestete Ausrüstung MOA1: Blitzschutz
C1, C2: Spannungsteiler (C1 ist Hochspannungszweig, C2 ist Niederspannungszweig)
V. Schaltplan der Testverdrahtung (zum Beispiel):
V. Allgemeine technische Daten:
- Modus des Systemtests: Serienresonanz mit variabler Frequenz
- Systemmodell: FKTF-275KVA / 275KV
- Eingangsstromversorgung: 380 ± 10% (dreiphasig), 50 Hz / 60 Hz
- Nenninduktivitätsparameter: 55KVA / 55KV / 1A / 200H / Stück
- Anzahl der HV-Testreaktoren: 5 Stück
- Nennleistung: 275 kVA
- Nennausgangsspannung: 275KV
- Max. Prüfspannung: nicht mehr als 275 kV
- Nennausgangsstrom: 1A / Einzelstück oder in Serie ； 5A parallel
- Reg. Frequenzbereich: 30Hz-300Hz
- Ausgangsresonanzspannungswellenform: Sinuswelle
- THD der Ausgangswellenform: ≤1%
- Isolationsgrad: Unter dem 1,1-fachen und 1 Minute normal halten
- Einschaltdauer: 60 Minuten bei Nennstrom;
- Qualitätsfaktor des Testsatzes selbst: Q≥30 (bei F = 30 Hz);
- Temperaturanstieg: Weniger als 65 K bei Nennstrom von 60 Minuten;
- Geräuschpegel: Nicht mehr als 70B
- Reaktorstruktur: trockener Typ, Epoxidröhrenzylindertyp ；
VI. Hauptanzeige für Mess- und Steuersoftware:
Hinweis: Dies ist das Software-Panel vor dem Start des Tests zur Parametereinstellung
VII. Versandholzkiste Packliste
| Fall Nr. | Name der verpackten Ware | Modell & Ausführung | Warenmenge im Holzkasten | Holzkiste dimension (cm) | Fall Bruttogewicht | Fallnummer | Anmerkung |
| 6-1 | VF-Stromquelle | FKVF-20kW | 1 Stück | 55 * 47 * 60 | 45 kg | 1 | |
| 6-2 | Erregertransformator | CQSB (J) -15 kVA | 1 Stück | 67 * 51 * 87 | 110 kg | 1 | |
| 6-3 | HV-Reaktoren | CHX (kf) -55 kVA / 55 kV | 5 Stücke | 141 * 98 * 82 | 619kgs | 1 | Eine kiste verpackung |
| Zubehör-Box | Inklusive Testkabel und Handbuch | 1set | |||||
| 6-4 | Spannungsteiler | TRF-300kV-1000pF | 1 Stück | 178 * 57 * 51 | 80 kg | 1 | |
| 6-5 | Koronaring für Teiler, Reaktor | 1set | 90 * 90 * 94 | 56kgs | 1 | Eine kiste verpackung | |
| Stützbasis für Teiler | 1 Stück | ||||||
| 6-6 | Isolationsunterlagen für Reaktor | 28KV, jeweils 165KV | 2 Stücke | 63 * 63 * 123 | 52kgs | 1 | |
| Gesamt | 962 kg | 6 Holzkiste |
VIII.Zubehör
- Zubehörbox für Aufbewahrungszubehör
- Eingangskabel der Stromquelle
- Ausgangskabel der Stromquelle
- Ausgangskabel des spannenden Transformators
- Systemerdungskabel
- Parallelkabel des Reaktors
- HV-Messkabel (die Signalausgangskabel des Spannungsteilers)
- HV-Ausgangskabel (Drossel zum Teilen, Teiler zum Prüfling)
- Stützsockel zur Isolierung
- Koronaring für 275KV-Test
- Ein abschließender Prüfbericht, ein Qualitätszertifikat, eine Bedienungsanleitung und eine Packliste werden angeboten.
IX. Anderes optionales Modell
1. Für einen GIS-Vor-Ort-Test
| Modell | Nennspannung | Ausgangsnennstrom | Nennleistung | Anwendung (Ab 45Hz ab) |
| CHX-135KVA / 135KV | 27 kV * 5 | 1A | 135 kVA | Für 72,5 kV und weniger GIS |
| CHX-270KVA / 135KV | 27 kV * 5 | 1A | 135 kVA | Für 72,5 kV und weniger GIS |
| CHX-216KVA / 216KV | 27 KV * 8 | 1A | 216KVA | Für 123KV und unter GIS |
| CHX-270KVA / 270KV | 27 KV * 10 | 1A | 270 kVA | Für 145KV und weniger GIS |
| CHX-275KVA / 275KV | 275KV | 2A | 275KVA | Für 170KV und unter GIS |
| Besondere Anforderungen können auf Bestellung gestellt werden | ||||
2. Für einen Vor-Ort-Test mit einem 45-kV-XLPE-Kabel
| Modell | Nennspannung | Ausgangsnennstrom | Nennleistung | Max Anwendung |
| CHX-108/54 | 54KV | 2A | 108KVA | 45 kV Kabel ≤ 1 km |
| CHX-216/54 | 54KV | 4A | 216KVA | 45 kV Kabel ≤ 2 km |
| CHX-324/54 | 54KV | 6A | 324KVA | 45 kV Kabel ≤ 3 km |
| CHX-432/54 | 54KV | 8A | 432KVA | 45 kV Kabel ≤ 4 km |
| CHX-540/54 | 54KV | 10 A | 540KVA | 45 kV Kabel ≤ 5 km |
| CHX-1080/54 | 54KV | 20A | 1080 kVA | 45 kV Kabel ≤ 10 km |
| Besondere Anforderungen können auf Bestellung gestellt werden | ||||
3. Für 66-kV-VPE-Kabel vor Ort testen
| Modell | Nennspannung | Ausgangsnennstrom | Nennleistung | Max Anwendung |
| CHX-160/80 | 80KV | 2A | 160 kVA | 66 kV Kabel ≤ 0,5 km |
| CHX-320/80 | 80KV | 4A | 320 kVA | 66 kV Kabel ≤ 1 km |
| CHX-640/80 | 80KV | 8A | 640 kVA | 66 kV Kabel ≤ 2 km |
| CHX-960/80 | 80KV | 12A | 960 kVA | 66 kV Kabel ≤ 3 km |
| CHX-1280/80 | 80KV | 16A | 1280 kVA | 66 kV Kabel ≤ 4 km |
| CHX-1600/80 | 80KV | 20A | 1600 kVA | 66 kV Kabel ≤ 5 km |
| CHX-3200/80 | 80KV | 40A | 3200KVA | 66 kV Kabel ≤ 10 km |
| CHX-9600/80 | 80KV | 120A | 9600KVA | 66 kV Kabel ≤ 20 km |
| Besondere Anforderungen können auf Bestellung gestellt werden | ||||
X. Normtabelle für Isolationsprüfungen vor Ort gemäß IEC62271-203: 2011 für GIS
XI. Normtabelle für Isolationsprüfungen vor Ort nach IEC 60840: 2011 für XLPE-Kabel
