Wechselstrom-Resonanzprüfsystem mit variabler Frequenz, Hochspannungstestset für UHV-Umspannwerke oder GIS
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Messgrundlage: | Variable Frequenz-Schwingkreis | Nutzung: | Wechselstrom-Widerstands-Spannungs-Test vor Ort |
|---|---|---|---|
| Ausrüstungsbeschreibung:: | Highed-Spannungs-modularer Test-Reaktor, höherer q-Wert-Ertrag, mehrfache Versuchsanlage | Komponente:: | V-/FEnergiequelle, Erregungs-Transformator, hellerer modularer Test-Reaktor und Spannungs-Teiler |
| Testfrequenz:: | 30-300HZ | Arbeitszyklus: | 15mints oder 60 Minzen |
| Prüfen Sie Genauigkeit: | Kein weniger als 1,5% | Ausgangssignal: | Gute Sinus-Welle |
| Special für: | Test vor Ort für UHV-GIS, GIL, CT, Pint | Prüfnorm:: | IEC60060-1: 2010; Iec-62271-203:2011 für GIS |
| Markieren: | Hochspannungs-Resonanzprüfsystem,Resonanzprüfgerät |
||
Resonanzspannungsprüfgerät mit variabler Frequenz, Hochspannungsprüfgerät für UHV-Umspannwerke oder GIS
I. Anwendung:
Diese Reihe von Testsystemen zielt hauptsächlich auf die Prüfung der Wechselspannungsfestigkeit von Primärgeräten mit großem Kondensator und hoher Spannung ab und kann auch die Prüfung der Feldwechselspannungsfestigkeit von Arten von Kapazitätsgeräten erfüllen. HV-Testdrosseln verwenden kombinierte Serien-Parallel-Muster, die nicht nur die Anforderungen an die Spannungsfestigkeit von HV-Transformatoren, GIS-, SF6-Leistungsschaltern, Gegeninduktionen und Durchführungen erfüllen, sondern auch die von XLPE-Fernkabeln, wobei die Kompatibilität umfangreicher Tests eine gewünschte Spannung darstellt Prüfgerät für die Überholung von Stromversorgungssystemen und Bauteile für Elektroingenieure.

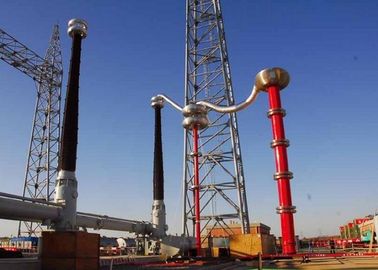

Das obige Bild ist für ein variables Serienresonanz-Testsystem mit 5000 kVA / 1000 kV auf dem Testfeld in der Shanxi Jindongnan Station zum Testen der Hochspannung
GIS der 1000KV Klasse UHV Leitung im Inland.
Anwendbare Gegenstände
- XLPE-Fernkabel mit 110KV-, 220KV- und 500KV-Klasse
- HV GIS oder GIL, HV-Koppelkondensator, Kondensatorspannungswandler der Klasse 1000KV
- Kondensator zusammenbauen (Prüffrequenz in 45—65Hz zugesichert)
II. Hauptkomponenten: (zum Beispiel 4000KVA / 1000KV Testsystem)
| SN | Name der Komponenten | Typ und Spezifikation | Menge | Jedes Gewicht | Jede Dimension |
| 1 | Leistung mit variabler Frequenz | FKVF-200kW / 380V | 1 Stück | 180 kg | 750 * 700 * 1000 mm |
| 2 | Erregertransformator | CQSB (J) -200 kVA | 1 Stück | 1800 kg | 650 * 650 * 800 mm |
| 3 | HV-Resonanzprüfreaktor | CHX (kf) -800 kVA / 200 kV | 5 Stücke | 2800 kg | D1200 * H1250mm |
| 4 | Kapazitiver Teiler | TRF-1000kV / 1000pF | 1set | 550 kg | D350 * H7600mm |
| 5 | Spezielles Testzubehör | 1set |
Anmerkung: Kapazität 1.Load kann optional sein, wenn eine Leitung mit kleiner Last geprüft wird oder eine analoge Last zur Steuerung der Testfrequenz benötigt wird.
Reaktor 2.Test kann produziert werden, um 150KV, 200KV, 250KV, 300KV, 350KV, 400KV für jedes Stück zu sein, das Spannung entsprechend unterschiedlichem geprüftem Gegenstandbereich veranschlagt oder der Kunde, der erforderlich ist. Die max. Der Nennstrom jeder Hochspannungsdrossel kann optional in diesem seriellen Satz zwischen 1 und 15 A liegen.
3. Die Induktivität der HV-Dämpfung kann optional zur Unterdrückung hochfrequenter Oberschwingungen und zum Widerstehen von Überspannungen verwendet werden, die durch Überschläge von Prüflingen verursacht werden. Dies gilt insbesondere für EHV- oder UHV-Prüfgeräte.
III. Testprinzip:

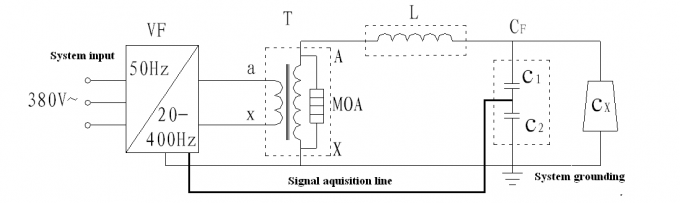

VF: Frequenzumrichter. T: Erregertransformator
L: Testreaktor Cx: Getestete Ausrüstung MOA1: Blitzschutz
C1, C2: Spannungsteiler (C1 ist Hochspannungszweig, C2 ist Niederspannungszweig)
IV. Allgemeine technische Daten:
- Modus des Systemtests: Serienresonanz mit variabler Frequenz
- Systemmodell: CHX-4000KVA / 200KV, 400KV, 600KV, 800KV, 1000KV
- Eingangsstromversorgung: 380 ± 10% (dreiphasig), 50 Hz / 60 Hz
- Anzahl der HV-Testreaktoren: 4 Stück
- Nennleistung: 4000 kVA
- Nennausgangsspannung: 200KV, 400KV, 600KV, 800KV, 1000KV
- Max. Prüfspannung: nicht mehr als 200 kV, 400 kV, 600 kV, 800 kV, 1000 kV
- Nennausgangsstrom: 4 A / Einzelstück oder in Serie ； 16 A oder 20 A parallel
- Reg. Frequenzbereich: 20Hz-300Hz
- Ausgangsresonanzspannungswellenform: Sinuswelle
- THD der Ausgangswellenform: ≤1%
- Isolationsgrad: Unter dem 1,1-fachen und 1 Minute normal halten
- Einschaltdauer: 60 Minuten optional unter Nennstrom-Betriebsbedingungen;
- Qualitätsfaktor des Testsatzes selbst: Q≥60
- Temperaturanstieg: Weniger als 65 K bei Nennstrom und ohne Einschaltdauer;
- Geräuschpegel: Nicht mehr als 70B
- Reaktorstruktur: Öl getaucht Typ, Epoxidrohr Zylindertyp type
V. Technische Eigenschaft und Vorteil
- Modularer Aufbau, Serienparallelschaltung von Reaktoren, breites Einsatzspektrum.
- Arbeitsfrequenzbereich: 20-300Hz
- Hoher Qualitätsfaktorwert: Q ≥ 100 (bei f = 20Hz) große Wärmekapazität, geringer Temperaturanstieg, lang
- kontinuierlich von Leistungszeitraum
- Praktisch für Feldtests, da Größe und Gewicht kleiner sind als bei herkömmlichen Testtransformatoren.
- Die Ausgangsspannungswellenform ist eine Sinuswelle, der Wellenformabweichungsfaktor ≤ 1 ％
- Dieses Gerät kann mit speziellem Prüffahrzeug und Container zusammen ausgestattet werden
- PD freie Ausführung optional.

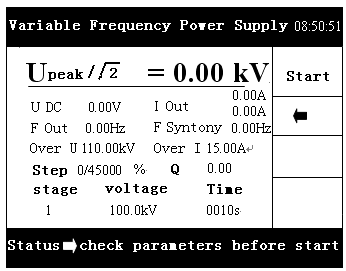

VI. Hauptanzeige für Mess- und Steuersoftware wie folgt:
VII.Zubehör
- Zubehörbox für Aufbewahrungszubehör
- Eingangskabel der Stromquelle
- Ausgangskabel der Stromquelle
- Ausgangskabel des spannenden Transformators
- Systemerdungskabel
- Parallelkabel des Reaktors
- HV-Messkabel (die Signalausgangskabel des Spannungsteilers)
- HV-Ausgangskabel (Drossel zum Teilen, Teiler zum Prüfling)
- Stützbasis für Teiler
- Koronaring für Testreaktor und Teiler
- Ein abschließender Prüfbericht, ein Qualitätszertifikat, eine Bedienungsanleitung und eine Packliste werden angeboten.
VIII. Anderes typisches Modell
1 Für einen GIS-Vor-Ort-AC-Hipot-Test der Klasse 123KV ~ 300KV
| Modell | Nennspannung | Ausgangsnennstrom | Nennleistung | Anwendung (Ab 45Hz ab) |
| CHX-400KVA / 200KV, 400KV | 200 kV * 2 | 2A @ 200KV | 400 kVA | Für 123KV und unter Klasse GIS |
| 1A bei 400 kV | Für 300KV und weniger Klasse GIS | |||
| CHX-800KVA / 200KV, 400KV | 200 kV * 2 | 4A bei 200 kV | 800 kVA | Für 123KV und unter Klasse GIS |
| 2A bei 400 kV | Für 300KV und weniger Klasse GIS | |||
| CHX-1000KVA / 200KV, 400KV | 200 kV * 2 | 5A bei 200 kV | 1000KVA | Für 123KV und unter Klasse GIS |
| 2.5A@400KV | Für 300KV und weniger Klasse GIS | |||
| CHX-2000KVA / 200KV, 400KV | 200 kV * 2 | 10A bei 200 KV | 2000KVA | Für 123KV und unter Klasse GIS |
| 5A bei 400 kV | Für 300KV und weniger Klasse GIS | |||
| Besondere Anforderungen können auf Bestellung gestellt werden | ||||
2 Für einen GIS-Vor-Ort-AC-Hipot-Test der Klasse 145KV ~ 362KV
| Modell | Nennspannung | Ausgangsnennstrom | Nennleistung | Anwendung (Ab 45Hz ab) |
| CHX-500KVA / 250KV, 500KV | 250 kV * 2 | 2A bei 250 kV | 500 kVA | Für 145KV und unter Klasse GIS |
| 1A bei 500 kV | Für 362KV und unter Klasse GIS | |||
| CHX-1000KVA / 250KV, 500KV | 250 kV * 2 | 4A bei 250 kV | 1000KVA | Für 145KV und unter Klasse GIS |
| 2A bei 500 KV | Für 362KV und unter Klasse GIS | |||
| CHX-2000KVA / 250KV, 500KV | 250 kV * 2 | 8A bei 250 kV | 2000KVA | Für 145KV und unter Klasse GIS |
| 4A bei 500 KV | Für 362KV und unter Klasse GIS | |||
| CHX-3000KVA / 250KV, 500KV | 250 kV * 2 | 12A bei 250 kV | 3000KVA | Für 145KV und unter Klasse GIS |
| 6A bei 500 KV | Für 362KV und unter Klasse GIS | |||
| Besondere Anforderungen können auf Bestellung gestellt werden | ||||
3 Für einen GIS-Vor-Ort-AC-Hipot-Test der Klasse 170KV ~ 550KV
| Modell | Nennspannung | Ausgangsnennstrom | Nennleistung | Anwendung (Ab 45Hz ab) |
| CHX-1200KVA / 300KV, 600KV | 300 kV * 2 | 4A bei 300 KV | 1200KVA | Für 170KV und unter Klasse GIS |
| 2A bei 600 KV | Für 550KV und unter Klasse GIS | |||
| CHX-1800KVA / 300KV, 600KV | 300 kV * 2 | 6A bei 300 KV | 1800KVA | Für 170KV und unter Klasse GIS |
| 3A @ 600KV | Für 550KV und unter Klasse GIS | |||
| CHX-2400KVA / 300KV, 600KV | 300 kV * 2 | 8A bei 300 KV | 2400KVA | Für 170KV und unter Klasse GIS |
| 4A bei 600 KV | Für 550KV und unter Klasse GIS | |||
| CHX-3600KVA / 300KV, 600KV | 300 kV * 2 | 12A bei 300 KV | 3600KVA | Für 170KV und unter Klasse GIS |
| 6A bei 600 KV | Für 550KV und unter Klasse GIS | |||
| CHX-4800KVA / 300KV, 600KV | 300 kV * 2 | 16A bei 300 KV | 4800KVA | Für 170KV und unter Klasse GIS |
| 8A bei 600 KV | Für 550KV und unter Klasse GIS | |||
| Besondere Anforderungen können auf Bestellung gestellt werden | ||||
4 Für GIS-Vor-Ort-AC-Hüfttests der Klasse 123KV ~ 800KV
| Modell | Nennspannung | Ausgangsnennstrom | Nennleistung | Anwendung (Ab 45Hz ab) |
| CHX-2400KVA / 200KV × 4 | 800KV | 12A bei 200 kV | 2400KVA | Für 123KV und unter Klasse GIS |
| 6A bei 400 kV | Für 300KV und weniger Klasse GIS | |||
| 3A @ 600KV | Für 550KV und unter Klasse GIS | |||
| 3A bei 800 KV | Für 800KV und unter Klasse GIS | |||
| CHX-3600KVA / 200KV × 4 | 800KV | 13A bei 200 kV | 3600KVA | Für 123KV und unter Klasse GIS |
| 9A bei 400 kV | Für 300KV und weniger Klasse GIS | |||
| 4.5A@600KV | Für 550KV und unter Klasse GIS | |||
| 4.5A@800KV | Für 800KV und unter Klasse GIS | |||
| CHX-4800KVA / 200KV × 4 | 800KV | 24A bei 200 kV | 4800KVA | Für 123KV und unter Klasse GIS |
| 12A bei 400 KV | Für 300KV und weniger Klasse GIS | |||
| 6A bei 600 KV | Für 550KV und unter Klasse GIS | |||
| 6A bei 800 KV | Für 800KV und unter Klasse GIS | |||
| Besondere Anforderungen können auf Bestellung gestellt werden | ||||

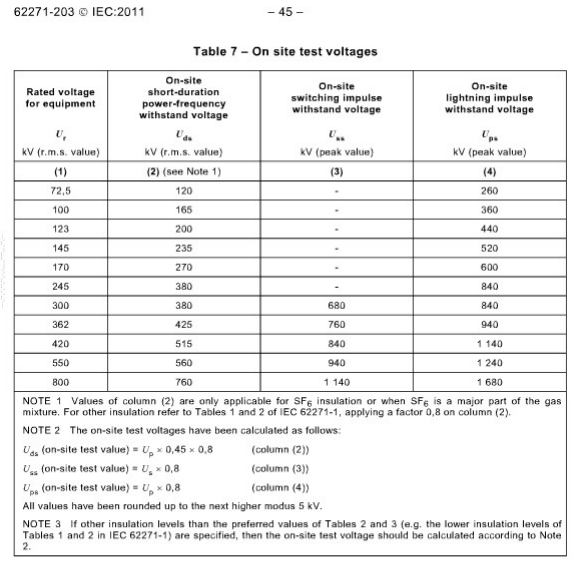

IX. Normtabelle für Isolationsprüfungen vor Ort gemäß IEC 62271-203: 2011 für HV GIS
