Produktdetails:
Zahlung und Versand AGB:
|
| Messgrundlage: | Variable Frequenz-Schwingkreis | Nutzung: | Wechselstrom-Widerstands-Spannungs-Test vor Ort unter 200KV, 400KV, 600KV, 800KV für Hochspg-GIS ode |
|---|---|---|---|
| Ausrüstungsbeschreibung:: | Highed-Spannungs-modularer Test-Reaktor, höherer q-Wert-Ertrag, mehrfache Versuchsanlage | Komponente:: | V-/FEnergiequelle, Erregungs-Transformator, hellerer modularer Test-Reaktor und Spannungs-Teiler |
| Testfrequenz:: | 30-300HZ | Arbeitszyklus: | 15mints oder 60 Minzen |
| Prüfen Sie Genauigkeit: | Kein weniger als 1,5% | Ausgangssignal: | Gute Sinus-Welle |
| Special für: | Test vor Ort für Hochspg- oder EHV-GIS, CT, Pint | Reaktor unter Verwendung der Weise: | In der Reihe oder parallel in der Verbindung |
| Prüfnorm:: | IEC60060-1: 2010; Iec-62271-203:2011 für GIS | ||
| Hervorheben: | Resonanzprüfgerät,Hochspannungsprüfung von elektrischen Geräten |
||
Resonanzspannungsprüfgerät mit variabler Frequenz für EHV-GIS-Hochspannungstests
I. Anwendung:

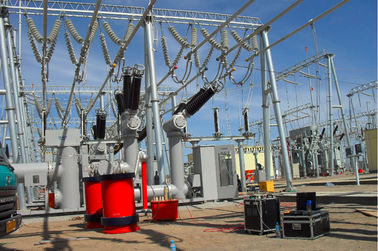

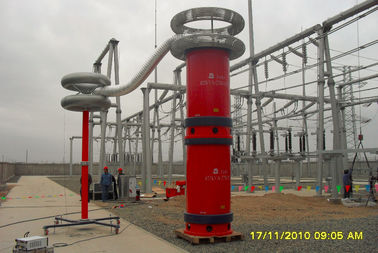

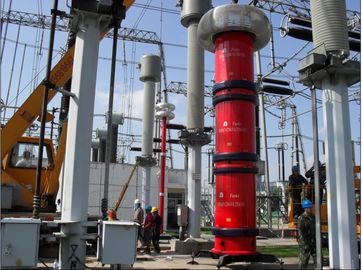

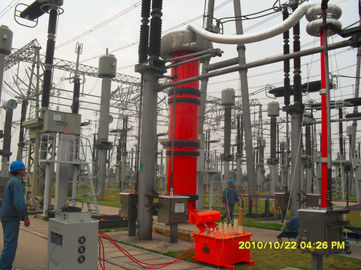

Dieses Test-Set Modell CHX-4800KVA / 200KV, 400KV, 600KV, 800KV wurde für die Durchführung von Vor-Ort-Wechselstrom-Hüfttests mit Schwingkreistechnologie mit variabler Frequenz für GIS der Klasse 110kV ~ 800KV und andere elektrische Hochspannungsanlagen entwickelt. Die höchste Prüfspannung beträgt nicht mehr als 200 kV, 400 kV, 600 kV oder 800 kV durch modulare HV-Prüfdrosseln in Parallel- oder Reihenschaltung, die Prüffrequenz kann zwischen 30 und 300 Hz liegen. Der Arbeitszyklus beträgt nicht mehr als 15 Minuten oder 60 Minuten.
Durch modulare Testreaktoren, die parallel oder an mehreren Stellen angeschlossen sind, kann der Testsatz auch für den folgenden AC-Hipot-Test vor Ort durchgeführt werden:
1.1 Nicht mehr als 200 kV und 24 A für HV-GIS mit nicht mehr als U = 123 kV und andere HV-elektrische Einrichtungen
1.2 Nicht mehr als 400 kV und 12 A für Hochspannungs- GIS mit nicht mehr als U = 300 kV und andere elektrische Hochspannungsanlagen
1.3 Nicht mehr als 600 kV und 6 A für EHV-GIS mit nicht mehr als U = 550 kV und andere elektrische Hochspannungsanlagen
1.4 Nicht mehr als 800 kV und 6 A für EHV-GIS mit nicht mehr als U = 800 kV und andere elektrische Hochspannungsanlagen
Bis jetzt haben wir für das chinesische Stromnetzunternehmen ein Frequenzresonanz-Testsystem mit 1200 kV und 9 A geliefert. Das entworfene Test-Set bildet auch viele verschiedene serielle Modelle für verschiedene HV- oder UHV-Testanwendungen durch Testreaktoren in Reihe oder in Parallelschaltung und Anzahl der Konfigurationen in jedem Set. Das gleiche Modell kann ein anderes typisches Modell im folgenden Abschnitt sehen.
II. Hauptbestandteile:
| SN | Name der Komponenten | Typ und Spezifikation | Menge | Jedes Gewicht | Jede Dimension |
| 1 | Leistung mit variabler Frequenz | FKVF-200kW / 380V | 1 Stück | 180 kg | 750 * 700 * 1000 mm |
| 2 | Erregertransformator | CQSB (J) -200 kVA | 1 Stück | 1800 kg | 650 * 650 * 800 mm |
| 3 | HV-Resonanzprüfreaktor | CHX (kf) -1200 kVA / 200 kV | 4 Stück | 2800 kg | D1200 * H1250mm |
| 4 | Kapazitiver Teiler | TRF-800kV / 1000pF | 1set | 550 kg | D350 * H7600mm |
| 5 | Spezielles Testzubehör | 1set |
Anmerkung 1. Der Lastkondensator kann optional sein, wenn eine kleine Lastleitung geprüft wird oder eine analoge Last zur Steuerung der Testfrequenz benötigt wird.
2. Testreaktor kann hergestellt werden, um 150KV, 200KV, 250KV, 300KV, 350KV, 400KV für jedes Stück zu sein, das Spannung entsprechend unterschiedlichem geprüftem Gegenstand-Bereich veranschlagt wird oder der Kunde, der angefordert wird. Die max. Der Nennstrom jeder Hochspannungsdrossel kann optional in diesem seriellen Satz zwischen 1 und 15 A liegen.
3. Die Induktivität der HV-Dämpfung kann optional zur Unterdrückung hochfrequenter Oberschwingungen und zum Widerstehen von Überspannungen verwendet werden, die durch Überschläge von Prüflingen verursacht werden. Dies gilt insbesondere für EHV- oder UHV-Prüfgeräte.
III. Testprinzip:
VF: Frequenzumrichter. T: Erregertransformator
L: Testreaktor Cx: Getestete Ausrüstung MOA1: Blitzschutz
C1, C2: Spannungsteiler (C1 ist Hochspannungszweig, C2 ist Niederspannungszweig)
IV. Allgemeine technische Daten:
V. Hauptmess- und Steuersoftware-Panel wie folgt:
VI.Zubehör
VII. Anderes typisches Modell
7.1 Für GIS-Vor-Ort-AC-Hüfttests der Klasse 123KV ~ 300KV
| Modell | Nennspannung | Ausgangsnennstrom | Nennleistung | Anwendung (Ab 45Hz ab) |
| CHX-400KVA / 200KV, 400KV | 200 kV * 2 | 2A @ 200KV | 400 kVA | Für 123KV und unter Klasse GIS |
| 1A bei 400 kV | Für 300KV und weniger Klasse GIS | |||
| CHX-800KVA / 200KV, 400KV | 200 kV * 2 | 4A bei 200 kV | 800 kVA | Für 123KV und unter Klasse GIS |
| 2A bei 400 kV | Für 300KV und weniger Klasse GIS | |||
| CHX-1000KVA / 200KV, 400KV | 200 kV * 2 | 5A bei 200 kV | 1000KVA | Für 123KV und unter Klasse GIS |
| 2.5A@400KV | Für 300KV und weniger Klasse GIS | |||
| CHX-2000KVA / 200KV, 400KV | 200 kV * 2 | 10A bei 200 KV | 2000KVA | Für 123KV und unter Klasse GIS |
| 5A bei 400 kV | Für 300KV und weniger Klasse GIS | |||
| Besondere Anforderungen können auf Bestellung gestellt werden | ||||
7.2 Für einen GIS-Vor-Ort-AC-Hipot-Test der Klasse 145KV ~ 362KV
| Modell | Nennspannung | Ausgangsnennstrom | Nennleistung | Anwendung (Ab 45Hz ab) |
| CHX-500KVA / 250KV, 500KV | 250 kV * 2 | 2A bei 250 kV | 500 kVA | Für 145KV und unter Klasse GIS |
| 1A bei 500 kV | Für 362KV und unter Klasse GIS | |||
| CHX-1000KVA / 250KV, 500KV | 250 kV * 2 | 4A bei 250 kV | 1000KVA | Für 145KV und unter Klasse GIS |
| 2A bei 500 KV | Für 362KV und unter Klasse GIS | |||
| CHX-2000KVA / 250KV, 500KV | 250 kV * 2 | 8A bei 250 kV | 2000KVA | Für 145KV und unter Klasse GIS |
| 4A bei 500 KV | Für 362KV und unter Klasse GIS | |||
| CHX-3000KVA / 250KV, 500KV | 250 kV * 2 | 12A bei 250 kV | 3000KVA | Für 145KV und unter Klasse GIS |
| 6A bei 500 KV | Für 362KV und unter Klasse GIS | |||
| Besondere Anforderungen können auf Bestellung gestellt werden | ||||
7.3 Für einen GIS-Vor-Ort-AC-Hipot-Test der Klasse 170KV ~ 550KV
| Modell | Nennspannung | Ausgangsnennstrom | Nennleistung | Anwendung (Ab 45Hz ab) |
| CHX-1200KVA / 300KV, 600KV | 300 kV * 2 | 4A bei 300 KV | 1200KVA | Für 170KV und unter Klasse GIS |
| 2A bei 600 KV | Für 550KV und unter Klasse GIS | |||
| CHX-1800KVA / 300KV, 600KV | 300 kV * 2 | 6A bei 300 KV | 1800KVA | Für 170KV und unter Klasse GIS |
| 3A @ 600KV | Für 550KV und unter Klasse GIS | |||
| CHX-2400KVA / 300KV, 600KV | 300 kV * 2 | 8A bei 300 KV | 2400KVA | Für 170KV und unter Klasse GIS |
| 4A bei 600 KV | Für 550KV und unter Klasse GIS | |||
| CHX-3600KVA / 300KV, 600KV | 300 kV * 2 | 12A bei 300 KV | 3600KVA | Für 170KV und unter Klasse GIS |
| 6A bei 600 KV | Für 550KV und unter Klasse GIS | |||
| CHX-4800KVA / 300KV, 600KV | 300 kV * 2 | 16A bei 300 KV | 4800KVA | Für 170KV und unter Klasse GIS |
| 8A bei 600 KV | Für 550KV und unter Klasse GIS | |||
| Besondere Anforderungen können auf Bestellung gestellt werden | ||||
7.4 Für GIS-Vor-Ort-AC-Hüfttests der Klasse 123KV ~ 800KV
| Modell | Nennspannung | Ausgangsnennstrom | Nennleistung | Anwendung (Ab 45Hz ab) |
| CHX-2400KVA / 200KV × 4 | 800KV | 12A bei 200 kV | 2400KVA | Für 123KV und unter Klasse GIS |
| 6A bei 400 kV | Für 300KV und weniger Klasse GIS | |||
| 3A @ 600KV | Für 550KV und unter Klasse GIS | |||
| 3A bei 800 KV | Für 800KV und unter Klasse GIS | |||
| CHX-3600KVA / 200KV × 4 | 800KV | 13A bei 200 kV | 3600KVA | Für 123KV und unter Klasse GIS |
| 9A bei 400 kV | Für 300KV und weniger Klasse GIS | |||
| 4.5A@600KV | Für 550KV und unter Klasse GIS | |||
| 4.5A@800KV | Für 800KV und unter Klasse GIS | |||
| CHX-4800KVA / 200KV × 4 | 800KV | 24A bei 200 kV | 4800KVA | Für 123KV und unter Klasse GIS |
| 12A bei 400 KV | Für 300KV und weniger Klasse GIS | |||
| 6A bei 600 KV | Für 550KV und unter Klasse GIS | |||
| 6A bei 800 KV | Für 800KV und unter Klasse GIS | |||
| Besondere Anforderungen können auf Bestellung gestellt werden | ||||
VIII. Normtabelle für Isolationsprüfungen vor Ort gemäß IEC 62271-203: 2011 für HV GIS
