380-V-Wechselstrom-Resonanzprüfsystem Frequenzresonante intelligente Steuereinheit
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Nutzung: | Maß und Steuergerät für Netzfrequenz Wechselstromresonanzwiderstandsspannung prüfen Stromkreis. | Vorteil: | beste Schutze und beste Kontrollfunktionen |
|---|---|---|---|
| Operations-Weise: | Doppelte Steuerweise, PLC-Rechnersteuerung oder manuelle Knopfsteuerung | Speical für: | Ersetzen Sie die alte traditionelle Konsole, um die Leistungsfähigkeit zu erhöhen |
| Max.Control-Spannung: | keine Grenze, gemacht durch Auftrag | Max.Control-Strom: | keine Grenze, gemacht durch Auftrag |
| Prüfen Sie Genauigkeit: | Kein weniger als 1,5% | Power Supply: | 380V, 50/60Hz, einphasiges |
| Markieren: | Hochspannungs-Resonanzprüfsystem,Resonanzprüfgerät |
||
Spannungsfestigkeitstest-Set für Wechselstrom-Resonanzfrequenz, intelligente Steuereinheit für Wechselstrom-Resonanzfrequenz
I. Produktbeschreibung:

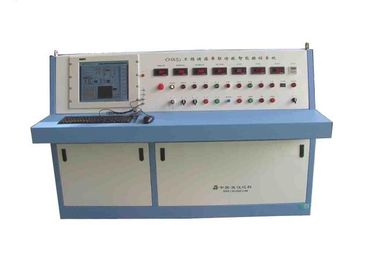

CHXT (L) Serie frequenzresonante intelligente Steuerung, basierend auf dem manuellen Steuerungssystem, ausgeführt vom IPC mit SPS-Steuerung, stellen Sie den Betrieb, die Steuerung, die Überwachung und den Schutz in einem der intelligenten Steuerungssysteme ein.
In Kombination mit dem Resonanzsystem der Netzfrequenzserie kann dieses System den Wechselspannungsfestigkeitstest für verschiedene Generatoren, die Montage von Kondensatoren, Netzkabeln und GIS, CT, Isolatoren, Isolationswerkzeugen, Sammelschienen usw. vollautomatisch durchführen. in den Kraftgeräteherstellern
II. Anwendung und Nutzung
- Die Mess- und Steuereinheit für Power Frequency AC-Resonanzspannungsprüfkreis.
- Ersetzen Sie die alte herkömmliche Konsole, um die Effizienz der Hochspannungsprüfung zu erhöhen und die Überwachung und den Schutz während der Prüfung der resonanten Spannungsfestigkeit zu verbessern.
III. Hauptkomponenten der Einheit:

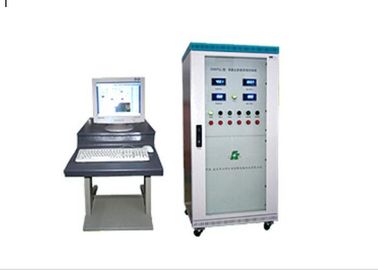

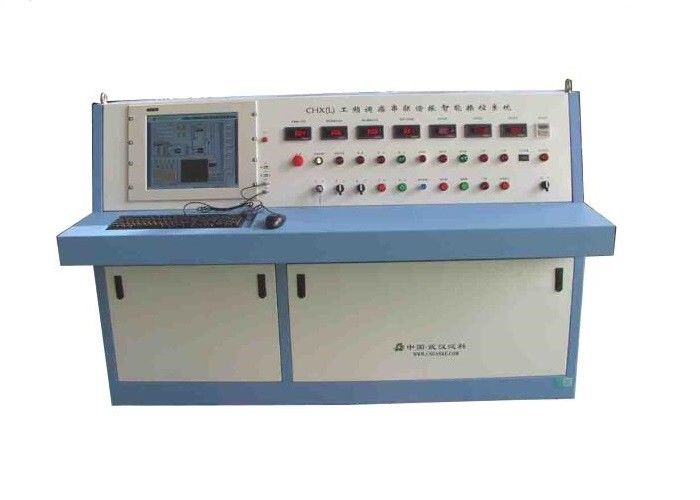

- Intelligente Resonanzsteuerkonsole
- Elektrischer Spannungsreglerschrank
- SPS-Computer (eingebautes oder externes Layout, optional)
- Gruppe Verbindungskabel
- Externe Alarmleuchten
IV. Hauptfunktionen:
1. Perfekte manipulative Funktion:
- Programmierbare Autotestfunktion
- Automatische Resonanzpunktsuche
- Resonanzpunktverfolgungsfunktion während des Hochfahrens
- HV-Begrenzungsfunktion
- Rückverfolgungsfunktion bei Spannungsfestigkeit
- Manueller Eingriff jederzeit während des Autotests
- Variable Steuerung der Aufwärtsgeschwindigkeit im Geschwindigkeitsbereich von 2 ~ 5 kV / s
2. Datumsmessung und Anzeigefunktion
Ausstellungsstücke:
① Netzspannung, Strom ；
② Ausgangsspannung, Strom der Spannungsregelung ；
③Spannung der HV-Seite ；
④ Clearance von Eisenkern ；
⑤ Q-Wert ；
⑥ COSø-Wert Harmonischer Grad ；
⑦u → t Kurve.
3. Selbstprüfung auf Echtstatus und Anzeigefunktion
- Das Anzeigen seiner eigenen Manipulation soll dem Benutzer das Überwachen erleichtern. Während des Tests wird die Ablaufsituation von der SPS automatisch überwacht und bei Auftreten eines Fehlers für die Verarbeitung angehalten.
4. Schutzfunktion
- Glasfaserkommunikationsisolation
- Überschlagschutz
- Überspannungsschutz
- HV-Abtastung hat Schutz verloren
- HV-Begrenzungsschutz
- Notbremsschutz
5. Datenverwaltungsfunktion
- Die Datenbank im System kann verschiedene historische Testdaten speichern. Dank der flexiblen und einfachen Suche können Benutzer den Status des Testobjekts anhand von Verlaufsdaten beurteilen und die Datei des Testobjekts erstellen.
V. Allgemeine technische Daten:
- Resonanzkreismodus: Serienresonanz mit variabler Induktivität
- Systemmodell: auf Bestellung
- Eingangsstromversorgung: 380 ± 10% (einphasig), 50 Hz / 60 Hz
- Nennleistung: auf Bestellung
- Nennausgangsspannung: auf Bestellung
- Ausgangsnennstrom: auf Bestellung
- Reg. Frequenzbereich: 50/60 Hz
- Ausgangsresonanzspannungswellenform: reine Sinuswelle
- THD der Ausgangswellenform: ≤1%
- Isolationsgrad: Unter dem 1,1-fachen und 1 Minute normal halten
- Einschaltdauer: 180 Minuten bei Nennstrom;
- Geräuschpegel: Nicht mehr als 65 dB
- Reaktoraufbau: Ölgetaucht mit Eisentank, einstellbare Induktivität
VI. Funktionsbeschreibung
- Fernsteuerungs- und Anzeigefunktion für den Eisenkernspalt des Reaktors: Der im Reaktor installierte Spaltsensor liest direkt den Eisenkernspalt auf der Konsole, um den Betrieb zu steuern. Der Spaltbegrenzungsschalter und die Anzeige sind ebenfalls installiert.
- Auto-Step-Down-Funktion, wenn die Standzeit abgelaufen ist: Der Standzeit-Timer übernimmt den Digimatic-Timer. Wenn die Standzeit abgelaufen ist, wird das System automatisch heruntergefahren.
- Nullposition schließen, Nullstart-Hochsetzfunktion: Mit Nullbegrenzungsfunktion. Befindet sich der Spannungsregler nicht in der Nullposition, kann der HV-Ausgangsknopf nicht geschlossen werden, um sicherzustellen, dass das System von Null aufwärts geht.
- Überstromschutz: Das System ist mit einem Überstromrelais ausgestattet, das ein schnelles, störsicheres Schutzprüfobjekt gegen Überstromschäden darstellt.
- Überspannungs- und Testobjekt-Überschlagschutzfunktionen: Dieses System übernimmt die elektronische Überspannungs- und Überschlagschutzplatine und schützt das Testobjekt vor Überspannung und Überschlag. Es ist schnell, stabil und zuverlässig und überwindet die Instabilität, die große Unbeständigkeit und die unbequeme Einstellung der Schutzspannung für den Kugelspalt. Die Einstellung des Überspannungsschutzes erfolgt manuell über die Digitalanzeige, die direkt, bequem und genau ist. Der Überschlagschutz tastet die Unfallvarianz der Abfallverzögerung des Entladesignals ab, vergleicht sie mit dem Basissignal und ermittelt. Es ist von hoher Genauigkeit und vermeidet mögliche Fehlbewegungen durch unfallbedingte Varianz der Anstiegsverzögerung.
- Echtzeitüberwachungsfunktion für Testdaten: Es ist in der Lage, Spannung, Strom und Spannung, Strom der HV-Seite zu überwachen, wodurch der Teststatus direkter angezeigt wird.
- Digitale Anzeige der Schaltkreisresonanz und Sperrfunktion, wenn diese nicht resonanzbehaftet ist und erhöht wird:
- Es kann den Resonanzstatus des Systems direkt nach Leistungsfaktor anzeigen. Befindet sich das System nicht am Resonanzpunkt, muss es zum Erhöhen die Schließtaste drücken. Wenn das System auf Resonanz eingestellt ist, lassen Sie die Schließen-Taste los und klicken Sie auf die Auf- / Ab-Taste, um die Lautstärke zu erhöhen oder zu verringern.
- Not-Aus: Notbremsschalter „Treten“. Wenn während des Tests ungewöhnliche Bedingungen auftreten, betätigen Sie diesen Schalter, um die Sicherheit des Prüfpersonals und der Ausrüstung zu gewährleisten.
