Gebindetyp HV-Testset mit Resonanz-, schnellem Hochspannungsprüfsystem

Resonanzspannungsprüfgerät mit variabler Frequenz, Hochspannungsprüfgerät mit Resonanz, Schnelltest

I. Anwendung:

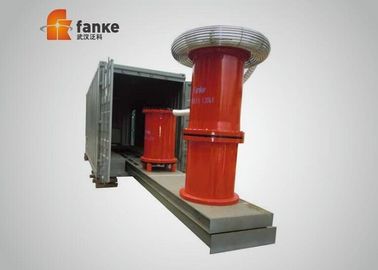

Das CHX- (JZ) -Container-Serienresonanztestgerät fixiert die gesamte Testausrüstung des Serienresonanztestgeräts in mehreren Behältern. Das Integrationsdesign des Beobachtungs- und Steuerschrankes und der kompletten Testausrüstung, das Verbinden der Testleitung und des Stromverteilungskastens zielt auf einen schnellen Clippertransport Für Testzwecke anschließen, praktisch für Wartung und Installation der Testausrüstung, die die Arbeitsintensität erheblich reduziert und für den Feldeinsatz geeignet ist

II. Geltungsbereich

• Durch Transformator induzierte Spannungsfestigkeit und PD-Test.
• CVT-Kalibrierungstest bis 500 kV;
• Wechselstrom-Hipot-Test für HV-Stromwandler / Schalter / Durchführungen der Klasse 220KV und darunter
• Wechselspannungsfestigkeitstest für GIS, GIL und Kabel der Klasse 220KV

III. Arten von Lösungen

• Spannungsfestigkeit des 220-kV-Transformators im Containerstil und vollständige Ausrüstung für die Teilentladungsprüfung
• 220 kV Hochspannungs-GIS-Resonanzprüfgerät mit variabler Frequenz.
• Hochspannungs-XLPE-Kabel mit variabler Frequenz für Resonanzprüfgeräte im Containerstil.
• Hochspannungstransformator in Containerbauweise, CVT-Feldkalibrierungsausrüstung.

Hinweis: Ein Teil von ihnen kann aufgrund der Größe der Ausrüstung als hydraulisches elektrisches Teleskop ausgeführt werden.

Einige Teile von Testern können mit Kompatibilität entworfen werden

IV. Grundlayout von Containern

• Beobachtungs - und Kontrollraum: Umfasst Beobachtungs - und Kontrollraum, z. B. Schaltschrank oder Computer, Spitzenwertmesser, Teilentladungsinstrument usw.
• Integrationszone für HV-Prüfgeräte: einschließlich frequenzvariabler Stromquelle (Teilentladung oder allgemein), HV-Erregertransformator (Teilentladung), HV-Prüfdrosseln, HV-Kapazitätsspannungsteiler.
• Stromverteiler: beinhaltet Blitzschlag, Klimatisierung des Kontrollraums, Stromverteilungskreislauf von Beobachtungs- und Kontrollraum.
• Lagerbezirk der Testbefestigung: beinhaltet Lager für externe Testverbindungsleitungen, Zubehör und Werkzeuge zum Testen und Installieren.
• Für einige Teile der Spezifikation kann eine elektrische hydraulische Antriebsplatte verwendet werden, so dass sich das Gerät in HV-Zonen automatisch ausdehnt oder in die Kabine zurückbewegt

V. Technische Merkmale und Vorteile

• Deutlich verbesserte Effizienz des Feldtests
• Integriertes Design von Observ & Control Cabinet und komplettem Testgerät. Verbindungsleitung und Stromverteilerkasten
• Berücksichtigung der Probleme von Erwärmung, Vibration und Verlust durch völlig neues Gestaltungskonzept
• Praktisch zum Heben und Transportieren
• Luftdruckabdichtung für wasserdichtes, regensicheres und warmes Arbeiten.
• Spezieller Operationsschreibtisch und Platz für Instrument, zweidimensionale hydraulische Antivibrationsvorrichtung, verhindern Beschädigung des Instruments im Testtransport.
• Bei der Auslegung von HV-Geräten und Containern wurde ein ausreichender Isolationssicherheitsabstand berücksichtigt.
• Testgerätesystem und Konfigurationsparameter des Behälters können nach Kundenwunsch ausgewählt werden.
• Der Reaktor wird elektrisch angetrieben, wenn er mit einer hydraulischen Schubeinheit ausgestattet ist. Die Bewegung ist sanft und stabil, es kommt zu keinem Klemmenstau und Pendeln, um die Bearbeitungszeit der Boost-Einheiten zu verkürzen.
• Generator und Kabelsteuergerät können ebenfalls ausgewählt werden

VI. Hauptbestandteile :

• Gruppe HV-Testreaktoren
• Stromquelle mit variabler Frequenz
• Erregertransformator
• Spannungsteiler
• Kleinere Betriebs- und Steuerbehälter
• Ein Standardbetreuer für die HV-Prüfzone
• Zubehör testen und so weiter.
