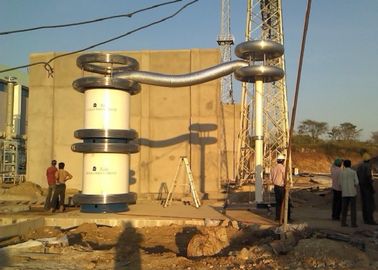

Langes HV XLPE-Kabelprüfgerät / HV-Prüfgerät 3000KVA oder OEM-Kapazität

II. Testprinzip Abbildung:


VF: Stromquelle mit variabler Frequenz, die Steuer- und Messteil in der Testschaltung ist.

T: Erregertransformator, der die Erregerspannung für die HV-Testdrossel liefert
L: Testdrossel, die Resonanzinduktivität im LC-Kreis ist und die Testspannung erzeugt

Cx: Getestete Ausrüstung

MOA1: Blitzschutz ist ein Schutzteil des Erregertransformators
C1, C2: Spannungsteiler (C1 ist ein Hochspannungszweig, C2 ist ein Niederspannungszweig), der ein HV-Spannungsmessteil ist


III. Allgemeine technische Daten:

1. Modus des Systemtests: Serienresonanz mit variabler Frequenz
2. Systemmodell: OEM
3. Eingangsstromversorgung: 380 ± 10% (dreiphasig), 50 Hz / 60 Hz
4. Anzahl der HV-Testreaktoren: OEM
5. Nennleistung: OEM
6. Nennausgangsspannung: 150KV oder OEM
7. Max. Prüfspannung: nicht mehr als 150 kV, 300 kV, 450 kV
8. Nennausgangsstrom: 25A max oder OEM
9. Reg. Frequenzbereich: 20Hz-300Hz
10. Ausgangsresonanzspannungswellenform: Sinuswelle
11. THD der Ausgangswellenform: ≤1%
12. Isolationsgrad: Unter dem 1,1-fachen und 1 Minute normal halten
13. Einschaltdauer: 60 Minuten bei Nennstrom;
14. Qualitätsfaktor des Testsatzes selbst: Q≥60
15. Temperaturanstieg: Weniger als 65 K bei Nennstrom von 60 Minuten;
16. Geräuschpegel: Nicht mehr als 65 dB
17. Reaktorstruktur: Öl getaucht Typ, Epoxidrohr Zylindertyp type

IV.Zubehör

• Notwendige Koronaringe
• Parallelkabel des Reaktors
• HV-Ausgangskabel (Drossel zum Teilen)
• Koronaring für Testreaktor
• Ein abschließender Prüfbericht, ein Qualitätszertifikat, eine Bedienungsanleitung und eine Packliste werden angeboten.

V. Typisches Modell von Testreaktoren

1 Optionales Modell für XLPE-Kabel der 132-kV-Klasse vor Ort zur Spannungsfestigkeitsprüfung

Hinweis: Geprüfte Kabelspannungsklasse ≤ 132 kV, 0,25 uF / km

2 Optionales Modell für XLPE-Kabel der 230-kV-Klasse vor Ort zur Spannungsfestigkeitsprüfung

Hinweis: Geprüfte Kabelspannungsklasse ≤ 230 kV, 0,25 uF / km

3 Optionales Modell für XLPE-Kabel der 330KV-Klasse vor Ort zur Spannungsfestigkeitsprüfung

Hinweis: Geprüfte Kabelspannungsklasse ≤ 330 kV, 0,25 uF / km

4 Optionales anderes Modell für lange XLPE-Kabel vor Ort zur Spannungsfestigkeitsprüfung

Hinweis: Die Prüfspannung des XLPE-Kabels wird als 1,7U _{0 betrachtet}

5 Optionales Modell für Kabel der HV- oder EHV-Klasse und GIS- Vor-Ort-AC-Hipot-Test

VI. Vor-Ort-Prüfnormentabelle nach IEC 60840: 2011 und IEC 62067: 2011 für XLPE-Kabel

VII. Normtabelle für Isolationsprüfungen vor Ort gemäß IEC 62271-203: 2011 für HV GIS
