Hochgenauigkeits-HV-Spannungsprüfer, Hochspannungsgerät für Umspannwerksprüfung

Tragbares Resonanzspannungsprüfgerät mit variabler Frequenz für den 35-kV-Kabel- und Umspannwerkstest

I. Produktnutzung:

Dieses Prüfgerät Modell CHX-108KVA / 27KV, 108KV ist für XLPE-Kabel der Klasse 10KV / 35KV, Leistungstransformator, CB, CT / PT und Sammelschiene in einem 35KV-Umspannungsunterwerk zur Durchführung einer Prüfung der Wechselspannungsfestigkeit vor Ort mit Schwingkreistechnologie mit variabler Frequenz ausgelegt ; Die höchste Prüfspannung beträgt nicht mehr als 27 kV, 54 kV, 108 kV. Testfrequenz: 30-300Hz; Der Arbeitszyklus beträgt nicht mehr als 60 Minuten. Es kann Kunden dabei helfen, einen vorbeugenden Test oder einen Übergabetest für Wechselspannungsprüfungen durchzuführen

Der Testbereich des Geräts ist wie folgt: Transformator

1. 500 m Kabel mit 35 kV / 300 mm2, Testfrequenz 30-300 Hz, Testspannung 52 kV, Testzeit 60 min.

2, 2000 m Kabel mit 10 kV / 300 mm2, Testfrequenz 30-300 Hz, Testspannung 22 kV, Testzeit 5 min.

3, 35 kV / 31500 kVA Haupttransformator, Kapazität ≤ 0,015 uF, Testfrequenz 40-300 Hz, Testspannung 68 kV, Testzeit 1 min.

4, CB, CT / PT, Sammelschiene in 35KV-Umspannwerk, Testfrequenz 40-300Hz, Testspannung nicht höher als 95kV, Testzeit 1min.

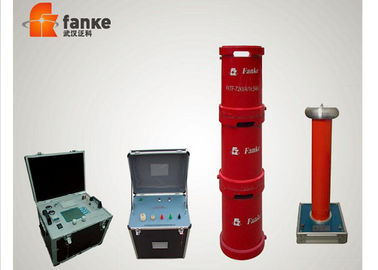

Das gesamte Test-Set besteht aus einer frequenzvariablen Stromquelle, einem Erregertransformator, 4 Drosseln und einem Hochspannungs-Mess-Teiler (kapazitiver Spannungsteiler). Diese Art von Test-Set ist am besten für 35-kV-Kraftwerke geeignet

II. Allgemeine technische Daten

1. Nennleistung: 108kVA;
2. Eingangsleistung: dreiphasige 380V Spannung, Frequenz beträgt 50Hz;
3. Nennspannung: 27 kV, 54 kV, 81 kV, 108 kV
4. Bemessungsstrom: 1A; 4A;
5. Arbeitsfrequenz: 30-300Hz;
6. Geräteausgangssignal: Sinus
7. Wellenformverzerrungsrate: Ausgangsspannungswellenformverzerrungsrate ≤ 1%;
8. Arbeitszeit: ununterbrochene 60min erlaubt unter veranschlagter Last; Überdruck 1,1 mal 1 Minute;
9. Temperaturanstieg: Temperaturanstieg ≤ 65 K nach 60-minütigem Dauerbetrieb unter Nennlast;
10. Qualitätsfaktor: Gerät selbst Q≥30 (f = 45Hz);
11. Schutzfunktion: Überstrom-, Überspannungs- und Testprodukt-Überschlagschutz für das getestete Produkt (Einzelheiten finden Sie im Abschnitt zur Stromversorgung mit variabler Frequenz);
12. Messgenauigkeit: Systemeffektivwert 1,5;

III. Hauptbestandteile:
