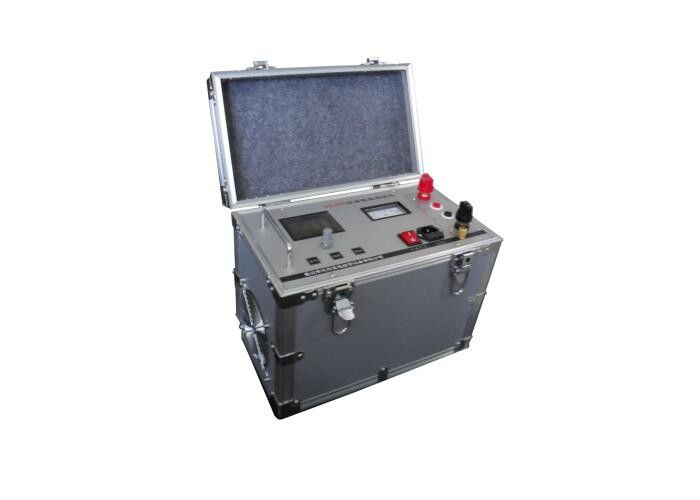

Kontaktwiderstandstester für Leistungsschalter, Widerstandstester für Schaltschleifen, 200A-Teststrom

I. Produktbeschreibung und Gründe für die Verwendung des Testers

Das Leitfähigkeitsverhalten des leitenden Stromkreises des Leistungsschalters (im Folgenden als Schalter abgekürzt) spielt eine wichtige Rolle für den sicheren Betrieb des Schalters. Die Leitfähigkeitsleistung kann sich durch den Widerstand des leitenden Schaltkreises widerspiegeln. Daher ist in den IEC-Normen und vom Hersteller festgelegt, dass der Widerstand des Messkreises gemessen werden soll, und eindeutige Indizes sind für den Widerstand des Schalters in verschiedenen Typen angegeben. Die elektrische Doppelarmbrücke wird im Allgemeinen in der Vergangenheit angewendet. Da die Spannung und der Strom der elektrischen Brücke sehr klein sind, ist die Verteilung der Testdaten groß, wenn zwischen dem beweglichen Kontakt und dem statischen Kontakt des Schalters eine Verunreinigung vorliegt oder Oberflächenoxidation usw. auftritt gleiche Zeit. In GB50150-91 und DL / T 596-1996 ist festgelegt, dass das Gleichstromdruckverfahren angewendet werden soll und der Strom nicht unter 100 A liegt. Dieses Instrument wird in großem Umfang zur Messung des Kontaktwiderstands, des Stromkreiswiderstands verschiedener elektrischer Geräte und Schalter sowie des Kontaktwiderstands von Kabel und Draht sowie der Schweißnaht verwendet, die von der Firma Fanke hergestellt wird, um den Anforderungen der Spezifikation zu entsprechen. Daher wird der Kontaktwiderstandstester KDC-200A für die oben genannten Messzwecke verwendet.

II. Eigenschaften

• Der Prüfstrom ist groß und entspricht vollständig den nationalen Anforderungen für die Prüfung des Übergangswiderstands.
• Die Ausgangsspannung ist hoch, der Messbereich ist groß und kann 100 mΩ erreichen.
• Der Teststrom kommt von dem 200-A-Schaltnetzteil mit konstanter Stromstärke und hoher Genauigkeit. Eine künstliche Einstellung ist nicht erforderlich. Der Test ist schnell und genau.
• Es wird eine Verdrahtungsmethode mit vier Anschlüssen angewendet, die den Einfluss des Prüfdrahtwiderstands auf das Prüfergebnis effektiv ausschließt.
• Die Testgeschwindigkeit ist schnell, die Daten werden innerhalb von ca. 3 Sekunden angezeigt.
• Es kann für lange Zeit ununterbrochen arbeiten, es ist mit der Überhitzungsschutzschaltung ausgestattet, das Instrument ist zuverlässig und stabil.
• Die Bedienung ist einfach, das Gewicht ist leicht, was für den Feldeinsatz gilt.

III. Technische Parameter

1. Teststrom: 50A, 100A und 200A (100A Typ, keine 200A Verschiebung)

2. Messbereich: 50A Verschiebung 0 ～ 100 mΩ

100A Verschiebung 0 ～ 50 mΩ

200A Verschiebung 0 ～ 20 mΩ

3. Mindestauflösung: 0,01 μΩ

4. Genauigkeit: 0,5% ± 0,2 µΩ

5. Ausgangsspannung: DC 10V

6. arbeitsweise: 100A und 50A kontinuierliche, 200A für eine minute

7. Stromversorgung: AC220V ± 10 ％ 50Hz

8. Verbrauchsleistung: ≤2000W

9. Anwendungstemperatur: -20 ℃ ～ 40 ℃

10. Relative Luftfeuchtigkeit: ≤80%, keine Betauung

11. Gewicht: 8,5 kg

12. Volumen: 360 mm × 235 mm × 270 mm

IV. Vollständigkeit der Instrumente
