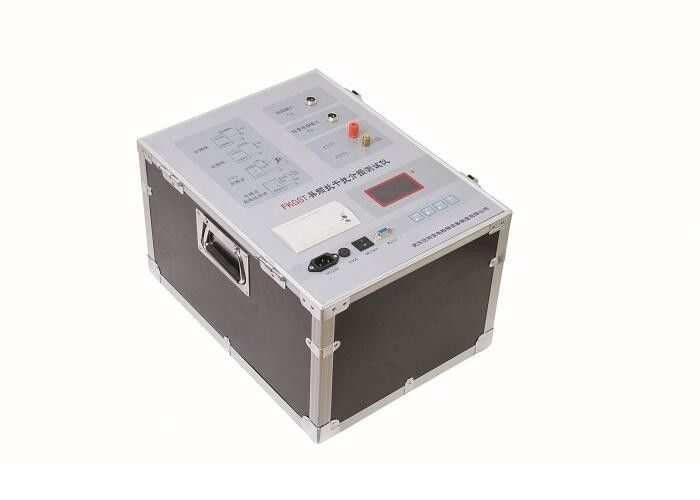

12-kV-Transformatorkapazität und Hell-Dunkel-Test Automatische 0-12-kV-HV-Ausgabe

12KV Transformatorkapazität & Tan Delta Tester, Automatischer Tan Delta Tester, Generator Tan Delta Tester

I. Produktbeschreibung

FKGST 12KV Tan Delta (Verlustfaktor) Der Tester besteht aus einer Leistung mit variabler Frequenz, einer Tan Delta-Brücke, einem Testtransformator und einem Standardkondensator im Tester. Eine Leistung mit variabler Frequenz kann fünf Arten von Frequenzen erzeugen: 45 Hz, 50 Hz, 55 Hz, 60 Hz und 65 Hz, unter denen ein Test durchgeführt werden kann. Die in diesem Tester angewandte Technik mit variabler Frequenz kann eine hohe Genauigkeit in Umgebungen mit starken Interferenzen gewährleisten.

Modell FKGST Automatic 12KV Capacitance (Automatische 12KV-Kapazität) ＆ Dissipation Factor Test Set (Verlustfaktor-Test-Set) dient zur Messung des Verlustfaktors (PF) an Orten mit starken Störungen wie Kraftwerken oder Umspannwerken. Es kann auch im Labor für hochgenaue Tests verwendet werden. Das Messgerät ist in einem Design zusammengefasst: einschließlich digitaler Präzisionsbrücke, Netzteil, Referenzkondensator (CN), Aufwärtstransformator und anderen elektronischen Schaltkreisen. Es verwendet auch Frequenzverschiebungstechnologie, FFT (Fast Fourier Transform Algorithmus) und digitale Filterung. Beim Start wird es automatisch ausgeführt und gibt die Ergebnisse auf dem LCD-Display aus und druckt sie automatisch aus.


II. Testprinzip

Abb. 1 Schaltplan der Hauptstromversorgung
RX1 --- Probenahmewiderstand bei ungeerdeter Probekörpermessung
RX2 --- Probenahmewiderstand bei der Messung von geerdeten Prüflingen
CN --- Standardkondensator
RN --- Abtastwiderstand des Referenzsignals
CVT --- Spannungsausgangsklemme bei CVT-Messung mittels Selbsterregung.

III. Technische Parameter
1. Eingang: 220 V + 5%, 50 Hz, 1 kVA
2. Ausgang: Spannung: 0 ~ 12 kV (0,5 kV / Schritt zum Anheben der Spannung)

Strom: 100mA kontinuierlich

Max. 200 mA, 5 Minuten Ein / 15 Minuten Aus (10 kV)

Max. 160 mA, 5 Min. Ein / 15 Min. Aus (12 kV)

3. Testbereich:
3.1 Spannung: 0 ~ 12kV Auflösung: 1V
3,2 Kapazität: 10 kV, 50 pF ~ 60000 pF (50 Hz)
12 kV, 50 pF ~ 44000 pF (50 Hz)
0,5 kV, 50 pF ~ 1 uF (50 Hz)
3,3 max. Auflösung: 0,01 pF
3,4 Tan Delta: 0 ~ 10% Maximale Auflösung: 0,00001

4. Genauigkeit:
4,1 Spannung (RMS): + 200V
4,2 Kapazität: + (Lesen * 1,0% + 1pF)
4,3 bei ungeerdeter Probekörpermessung + Ablesung * 1,5% + 1pF
4,4 in geerdetem Prüfling Messung Tan Delta: + Messwert * 1,0% + 0,0005

5. Betriebsumgebung:
5.1 Betriebstemperatur: -5 ℃ ~ 55 ℃
5,2 luftfeuchtigkeit: <85%
5,3 Lagertemperatur: -20 ~ 55 ° C

III. Aufbau:
