Nutzung: | Sehr Niederfrequenzspannungs-Widerstands-Test | Appliaction: | Diagnose von Ständer-Enden-Isolierungs-Defekten |
---|---|---|---|
Max. Spannung: | 60KV (80KV kann bestellt werden) | Ausgangsfrequenz: | 0.1Hz, 0.05Hz, 0.02Hz |
Prüfen Sie Genauigkeit: | 3% | Spannungswellenformverzerrung: | ≤ 5% |
Ausgangssignal: | Sinus-Welle | Power Supply: | AC50Hz, 220V ±5% |
Markieren: | Hochspannungsisolationsprüfgerät,Hochspannungsprüfmaschine |

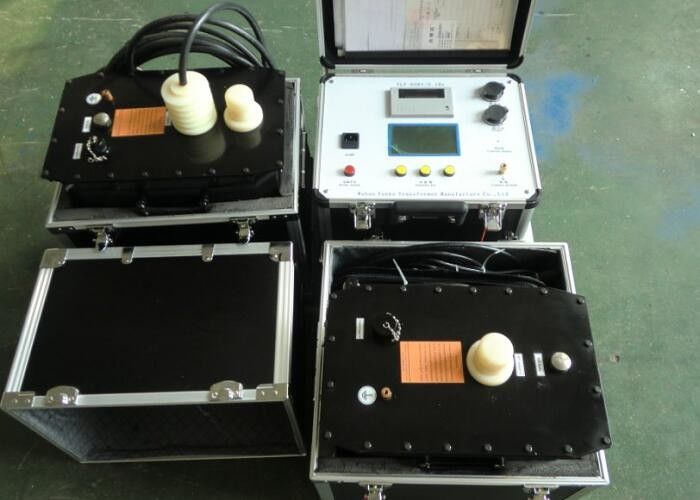

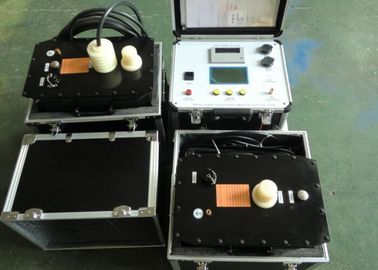

Sehr niederfrequentes Spannungsfestigkeitsprüfgerät für den Generator zur Diagnose von Isolationsmängeln am Statorende
I. Produktbeschreibung und Gründe für die Auswahl des Testgeräts:
Tatsächlich ist der Spannungsfestigkeitstest mit sehr niedriger Frequenz ein Ersatz für den Spannungsfestigkeitstest mit Netzfrequenz. Wie wir alle wissen, ist ein Testtransformator oder Resonanztransformator mit großer Kapazität erforderlich, um die Spannungsprüfung für große Generatoren aufgrund der großen Kapazität in ihrer Isolierschicht zu überstehen. Diese riesige Ausrüstung ist nicht nur schwer und teuer, sondern auch unbequem. Um das Problem zu lösen, reduziert der Leistungssektor die Testfrequenz, um die Kapazität der Testleistung zu verringern. Aus langjähriger Theorie und Praxis im In- und Ausland geht hervor, dass die sehr niedrige Frequenz mit 0,1 Hz im Vergleich zur Netzfrequenz mehr Vorteile wie geringe Größe, geringes Gewicht, 1/500 Kapazität als die Netzfrequenz in der Theorie und mit der gleichen Äquivalenz arbeiten. Aus diesem Grund verfolgen die Industrieländer diesen Ansatz im Allgemeinen. Das Nationale Entwicklungs- und Reformkomitee hat relative Industriestandards festgelegt. China fördert diesen Ansatz und dieses Instrument wird auf der Grundlage der Bedürfnisse entwickelt. Es kann in der Wechselspannungsfestigkeitsprüfung für Kabel und Hochdruckdrehmotor im großen Maßstab weit verbreitet sein. Das sehr Niederfrequenzprüfgerät kann den Isolationsdefekt am Ende des Stators effektiv finden als herkömmliche Leistungsfrequenzprüfverfahren.
II. Technische Eigenschaften
Es führt automatisch Aufwärts-, Abwärts-, Mess- und Schutzvorgänge durch, indem die Computersteuerung zusammen mit der modernen digitalen Umwandlung fortschrittlicher Technologie verwendet wird. Es besitzt nicht nur ein kleines, leichtes Großbild-Flüssigkristalldisplay mit klarer und intuitiver Darstellung, sondern zeigt auch die Ausgangswellenform an und druckt Testberichte. Es entspricht dem Industriestandard und ist einfach zu bedienen. Sowohl im In- als auch im Ausland gibt es viele Nachteile bei aktuellen Geräten, z. B. falsche Sinuswellenform, großer Messfehler, Funkenentladung, hoher Stromverbrauch usw. Dieses Instrument kann diese Nachteile überwinden. Außerdem hat es die folgenden Eigenschaften:
III. Optionales Modell und Testbereich
Mod el | Nennspannung / Strom | Tragfähigkeit | Leistung FuseTube | Produktstruktur und Gewicht |
VLF-30 | 30 kV / 20 mA (Gipfel) | 0,1 Hz, ≤ 1,1 uF | 5A | Controller: 4㎏ Booster: 25 ° |
0,05 Hz, ≤ 2,2 uF | ||||
0,02 Hz, ≤5,5 uF | ||||
VLF-40 | 40 kV / 20 mA (Gipfel) | 0,1 Hz, ≤ 1,1 uF | 7A | Controller: 4㎏ Booster: 25 ° |
0,05 Hz, ≤ 2,2 uF | ||||
0,02 Hz, ≤5,5 uF | ||||
VLF-50 | 50 kV / 30 mA (Gipfel) | 0,1 Hz, ≤ 0,5 uF | 8A | Controller: 4㎏ Booster: 30 ° |
0,05 Hz, ≤ 1 uF | ||||
0,02 Hz, ≤ 2,5 uF | ||||
VLF - 60 | 60 kV / 30 mA (Gipfel) | 0,1 Hz, ≤ 0,5 uF | 8A | Controller: 5㎏ Booster: 35 ° |
0,05 Hz, ≤ 1 uF | ||||
0,02 Hz, ≤ 2,5 uF | ||||
VLF-80 | 80 kV / 40 mA (Gipfel) | 0,1 Hz, ≤ 0,5 uF | 12A | Controller: 6㎏ Booster Grade 1 (30 kV): 25 ° C Booster Grade 2 (50 kV): 50 ° C |
0,05 Hz, ≤ 1 uF | ||||
0,02 Hz, ≤ 2,5 uF |
IV. Massekapazität einphasig für verschiedene Generatoren
· Wärmekraftgenerator | Wasserkraftgenerator | ||||||
Generatorleistung (MW) | 200 | 300 | 600 | 85 | 125-150 | 300 | 400 |
Massekapazität von einphasigem (µF) C | 0,2-0,25 | 0,18-0,26 | 0,31-0,34 | 0,69 | 1.8-1.9 | 1.7-2.5 | 2,0-2,5 |
Hinweis: Utest est √2 × 1,2 × 1,5 × Un Un = Nennspannung des Generators
HV- Teststrom zum getesteten Stator = 2πfCUtest
V. Universelle technische Parameter
VI. Schema und Beschreibung der Anzeige

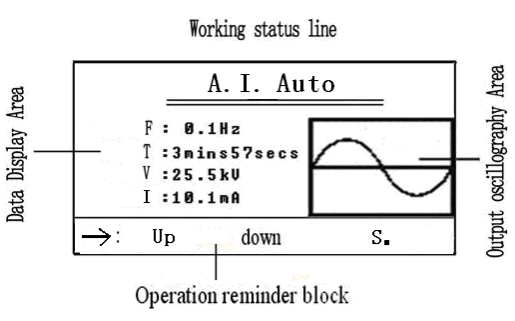

PS F = Frequenz, T = Timing, V = Spannung, I = Strom
VII. Testverbindung Abbildung
VIII. Versorgungsliste
