Isolationswiderstandsprüfset für wassergekühlte Generatorprüfgeräte

Isolationswiderstandsprüfer, wassergekühlter Isolationsprüfer für Stromerzeuger, Kurzschlussstrom 40mA

I. Produkteinführung:

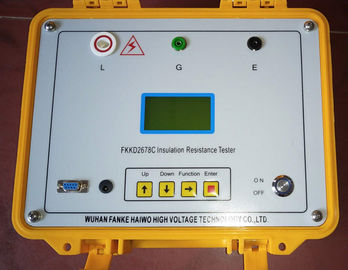

Der Isolationswiderstandstester FKKD2678C wird speziell für den Isolationswiderstand gegenüber wassergekühlten Stromerzeugern verwendet, kann jedoch auch für Labor- oder Feldtests zur Isolationsprüfung anderer elektrischer Geräte verwendet werden. Ausgangsstrom größer als 25mA. Die maximale Ausgangsspannung von 5000V. Enthält ein hochpräzises Mikrostrommesssystem und ein digitales Boost-System. Verwenden Sie einfach eine Hochspannungsleitung und eine Signalleitung, die das Testprodukt verbindet, kann gemessen werden. Automatische Messung, die Ergebnisse von der Großbild-Flüssigkristallanzeige, und speichern Sie die Ergebnisse.

II. Haupteigenschaften :

1. 32-Bit-Mikrocontroller, englische Benutzeroberfläche, einfach zu bedienen.

2. Berechnet automatisch das Absorptionsverhältnis und den Polarisationsindex und speichert automatisch 15 Sekunden, 1 Minute, 2 Minuten und 10 Minuten, um die Analyse der Daten pro Minute zu erleichtern.

3. Ausgangsstrom (2500 V, der Ausgang ist größer als 25 mA), Kurzschlussströme größer als 40 mA.

4. Eine völlig beiliegende Hochspannungsgenerator-Modultechnologie, der Schutz des Innenwiderstands, sicher und zuverlässig. Entstörungsfähigkeit, zum des Vor-Ort-Betriebs der EHV-Nebenstelle zu treffen.

5. Der automatische Entladungstest ist abgeschlossen und der Entladevorgang wird in Echtzeit überwacht.

III. Technische hauptsächlichdaten

• Genauigkeit: ± 10%
• Bereich: 0,1 M ~ 250 GΩ
• Prüfspannung: 2500 V, 5000 V
• Kurzschlussstrom: 25mA
• Messzeit: 1 Minute bis 10 Minuten (mit der Messung verbunden)
• Stromversorgung: 180 ~ 270VAC, 50Hz / 60Hz ± 1% (Netz- oder Generatorleistung)
• Arbeitsumgebung: Temperatur -10 ~ 40 ℃, relative Luftfeuchtigkeit 20 bis 80%.

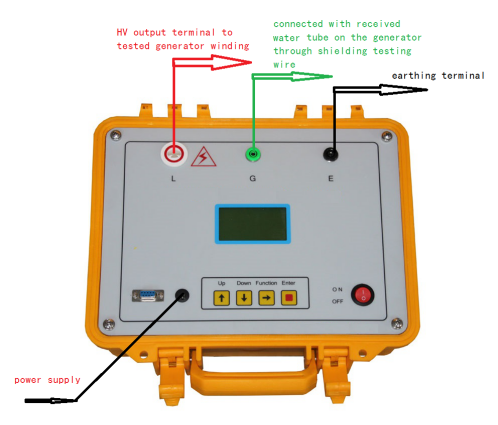

IV. Verbindungsanzeige

1. Leitungsanschluss - L-Anschluss oder HV-Ausgangstestanschluss

L - "Leitung" für den Hochspannungsausgang, der als Leitungsseite bezeichnet wird und mit dem Hochspannungskabel gemessen wird, führt zur Endleitung oder zum geprüften Objekt, das beispielsweise mit den Motorwicklungen verbunden ist.

2. Abteilung des Wasserterminals - G-Terminal

G ---- verbunden mit empfangenem Wasser am Spülengenerator.

3. Anschlusssockel - E-Anschluss

E-Erdungsklemme, Über Erdung mit dem Generatorrahmen verbunden.

V.Lieferliste
