Gleichstrom-Hipot-Testgerät für wassergekühlte Generator-Leckstromprüfgeräte

DC-Hochspannungsgenerator mit großer Kapazität, DC-Hüfttester für wassergekühlten Generator, Leckstromprüfung

I. Anwendung:

Der Hochspannungs-Gleichstrom-Hochspannungsgenerator der FKSZG-Serie (DC Hipot Tester), auch als "wassergekühlter Generator-Leckstrom-Tester" bezeichnet, ist für die Verwendung bei der Prüfung von wassergekühlten Generator-Leckströmen und Gleichspannungen ausgelegt Generatorwicklung Leitungsstrom ist sehr groß, in der Prüfspannung 20-150mA oder so. Wenn es nicht genügend Ausgangsleistung des DC-Hochspannungsgenerators gibt, kann nicht angehoben werden. Der Ausgangsstrom des inländischen DC-Hochspannungstesters liegt im Allgemeinen innerhalb von 10 mA, der Ausgangsstrom des 200 mA-Hochspannungsgenerators ist leer.

Die Leitideologie für Design und Fertigung beruht auf folgenden Ursachen:

1, aufgrund der großen wassergekühlten Generatorwicklung Leitungsstrom ist sehr groß, in der Prüfspannung auf 20-150mA oder so. Wenn die Ausgangsleistung des DC-Hochspannungsgenerators nicht ausreicht, kann nicht geboostet werden.

2, der gegenwärtige Ausgangsstrom des inländischen DC-Hochspannungsprüfers ist im Allgemeinen innerhalb 10mA, der Ausgangsstrom des 200mA Hochspannungsgenerators ist leer.

3, der DC-Test für die allgemeine elektrische Hochspannungsausrüstung, kann in der Isolierung der Durchdringungsdefekte gefunden werden und für den Motor kann es seine lokalen Isolierungsdefekte einzigartig finden (Statorwicklungsende Isolierung)

4, um in der Lage zu sein, den Kriechstrom des wassergekühlten Generators genau zu messen, kann die Reihe FKSZG des Hochspannungsgenerators, der besonders eine Vielzahl des Störstromkompensations-Stromkreistests entworfen ist, den Streustrom und die Wasserrohrpolarisation vollständig ausschließen potenzielle Interferenz Einfluss, wirklich den Strom des Prüflings gemessen.

5.FKSZG Serie DC Hochspannungsgenerator mit Zwischenfrequenz-Spannungsverdopplerschaltung. Die erste Anwendung der neuesten PWM-Pulsweitenmodulationstechnologie und von Hochleistungs-IGBT-Geräten. Und nach der Theorie der elektromagnetischen Verträglichkeit, die Verwendung von speziellen Abschirmungen, Isolierungen und Erdungen und anderen Maßnahmen. Damit soll der DC-Hochspannungsgenerator eine hohe Qualität erreichen, tragbar sein und die Nennspannungsentladung ohne Beschädigung aushalten.

6.Basierend auf der Ausgangsspannung des getesteten Generators ist nicht mehr als 20KV (Un), die Vor-Ort-Gleichstrom-Hipot-Testspannung ist 3Un = 60KV, der wassergekühlte Kriechstrom des Stromgenerators beträgt im Allgemeinen weniger als 200mA. Das Modell FKSZG - 80KV / 200mA dient also dazu, einen gewissen Spielraum zu bewahren.

II. Technische Eigenschaften

FKSZG-Serie Tester ist für wassergekühlte Generatorableitstrom- und Gleichspannungsfestigkeitsprüfung ausgelegt. Es basiert auf der "Niederspannungs-Abschirmmethode", die nach dem Prinzip der Verwendung von Zwischenfrequenz-Spannungskreisen unter Verwendung der neuesten PWM-Pulsweitenmodulation entwickelt wurde Technologie und Hochleistungs-IGBT-Geräte. Und nach der Theorie der elektromagnetischen Verträglichkeit, die Verwendung von speziellen Abschirmungen, Isolierungen und Erdungen und anderen Maßnahmen. Seine Hauptmerkmale sind:

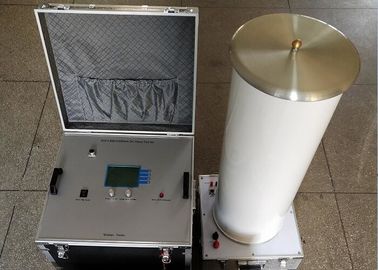

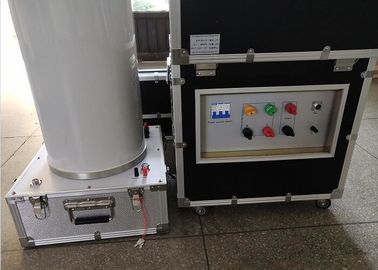

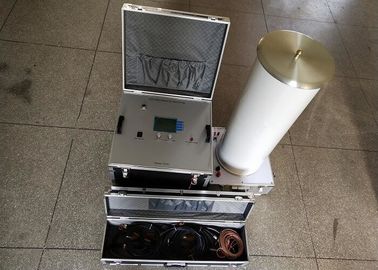

1) Der ganze Satz von Geräten nur durch die Power-Box und den Doppelspannungszylinder ist die Verkabelung sehr einfach.

2) Verwenden Sie elektronische Schaltung zur Steuerung und Regelung der Spannung, einfach zu bedienen, komfortabel; Spannung, Strom usw. werden direkt auf dem LCD angezeigt und nicht konvertiert.

3) Verfügt über Timing- und Auto-Clue-Funktionen, die gemäß den Anforderungen der Testverfahren und des relativen Teststandards des Generators ausgelegt sind

4) Perfekter Überspannungs- und Überstromschutz.

IV. technische Parameter

V. Optionales Modell

Modell: FKSZG- 60KV / 200mA: Test für die Ausgangsspannung des getesteten Generators ≤ 15KV (Un)

Modell: FKSZG- 80KV / 200mA: Test für die Ausgangsspannung des getesteten Generators ≤ 22KV (Un)

Modell: FKSZG- 90KV / 300mA: Test für die Ausgangsspannung des getesteten Generators ≤ 25KV (Un)

Modell: FKSZG- 120KV / 300mA: Test für die Ausgangsspannung des getesteten Generators ≤ 35KV (Un)

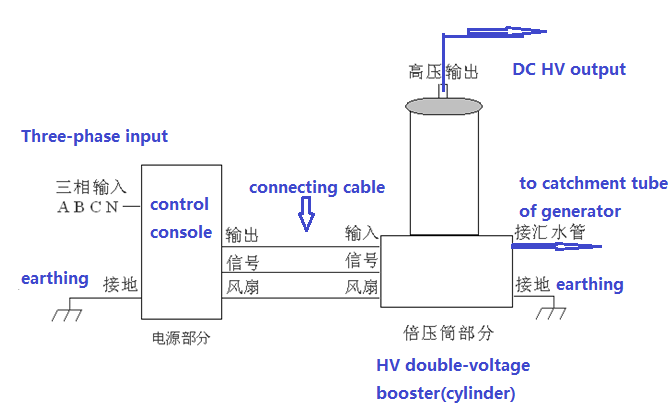

VI. Testverbindung Abbildung
