Hohes mögliches Testgerät/Hochspannungsisolierungs-Prüfvorrichtung für das Ende des Ständers

Generator-mögliche Oberflächenprüfvorrichtung, Isolierungs-Prüfvorrichtung für das Ende des Ständers, Potenzial-externe Verschiebungs-Methode

I.Product-Einleitung und warum Gebrauch die Prüfvorrichtung:

Mögliche Prüfvorrichtung der FBG-II Generator-Oberfläche ist eine Isolierungsprüfvorrichtung mit Stangenart für die Entdeckung von Generatorständerenden-Isolierungsdefekten durch die mögliche Oberflächenmethode (Potenzial auch genannt externe Verschiebungsmethode). Indem Sie die Enge und relative die Isolierungsstärke des Ständers ermitteln, beenden Sie. Er kann stattliche Entdeckung, welche die Endenisolierung des Ständers künstlichen schlecht von wrapping&packing und von schweißen verursachte, das nicht durch den Wechselstrom- und DC-Widerstand Spannungstest zur Generatorständerwicklung gefunden werden.

Das mögliche Oberflächenmaß des Generatorständer-Spulenendes ist ein neues Testeinzelteil und spielt eine Isolierungsüberwachungsrolle durch die Prüfung der Endenisolierung, weiter, die Zuverlässigkeit des sicheren Arbeitens des Generators verbessernd.

II. Hauptleitung paramter der Prüfvorrichtung:

1. Eingangswiderstand 100MΩ

2. Prüfspannung: DC 0-30KV

3. Spannungsgenauigkeit: 1,0%

4. Batterie: 6F22 9V

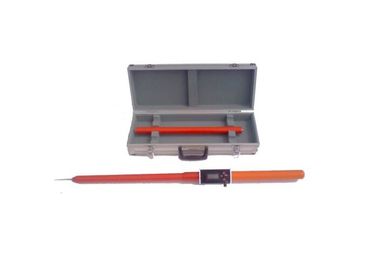

III. Struktur und Anzeichen über Prüfvorrichtung

1, Griff 2, Batterie 3, Spalte erdend
4, die Haupt5, verlängertes Rohr 6, Spannungsteilerteil
7, Stangensonde 8, Netzschalterknopf

Anmerkung: Die verlängerten Rohre haben drei Stücke, also kann der Betreiber den Entdeckungsabstand entsprechend dem tatsächlichen Feld verlängern.

IV. Messgrundlage und mit Methode

1 Prüfnorm: Die Isolierung DC-Prüfspannung des Ständerspulenendes des Generators ist 2 mal die Nennspannung und das Durchsickern

                           Strom ist nicht mehr als 1 MA.

2. Prüfgerät: ZGF-60KV/2mA DC-Hochspannungs-hipot Prüfvorrichtung 1set

                              Mögliche Prüfvorrichtung 1set der FBG-II Generator-Oberfläche

                              Hochspg, die MA abschirmt

3. Die Messgrundlage:

Die Gleichspannung wird an der Ständerstange durch ZGF-60KV/2mA DC-Hochspannungs-hipot Prüfvorrichtung angewendet, ist der Durchgangswiderstand Pρ der Stangenisolierung viel größer als das Oberflächenwiderstand ρσ, und die Grundspannung ist sehr niedrig. Wenn eine Drahtstange Defekte hat, ändert seine Spannungsverteilung erheblich. Wenn es einen Defekt in der Isolierung gibt, verringert sich Ρρ und die Abnahmen des IsolierungsSpannungsabfalls auch und veranlaßt die Spannung am Defektstandort sich zu erhöhen. so kann die FBG-II Prüfvorrichtung die ändernden Daten der Spannung gefangennehmen, dann urteilt, ob Defekte hat.

Prüfmethode 4.The:

Schließen Sie erstens den Dreiphasenführungs-herausdraht der Wicklung mit dem Ständer kurz, spritzt der DC-Hochspannungsgenerator die Spannung mit 2mal zur Wicklung ein, und die Spannung und der Strom werden durch die externe Prüfvorrichtung des Generatorpotentials Schiebe(FBG-II) geprüft.

Anmerkung: Die Erdung der Stange des Tests (FBG-II) muss an die Erdung des Hochspannungserzeugungsgerätes angeschlossen werden.

5. Vorkehrungen:

5.1. Wenn das Folienisolierungspapier am Ende des Ständers eingewickelt wird, muss es fest eingewickelt werden, betwwen andernfalls das Folienpapier und die isolierende Oberfläche des Ständers bildet einen Kondensator. Wenn die messende Stange von FBG-II in Verbindung mit der Wicklung des Ständers ist, gibt es einen großen Entladestrom, der Fehlurteile und Einfluss auf den Prüfwert verursacht.

5.2. Wenn das Ende eingewickelt wird, sollte es in die Linie Stangenseite und die Wassereinlassseite unterteilt werden, und der Abstand der beider Seiten ist größer als 3 cm. damit, das Defektproblem herauszufinden von einer Seite tatsächlich ist ist der Hauptfehlerpunkt an der Wurzel und der Kegel des Ständers, das Maß des mittleren Teils hat nicht bedeutendes.

5,3, das MAmeter, das mit der messenden Stange von FBG-II Prüfvorrichtung angeschlossen wird, sollten digitale Art, Lesung sein und geschützt seien Sie leicht

5,4, das Endengelenk ist im untereren Teil der Ständerverkleidung, vor der Prüfung es ist nicht einfach zu messen, zu gefallen führen heraus im Voraus.

5,5, zu vermeiden ist wichtig, die anormale Schlitzzahl zu erwähnen und verwechselt.

5.6. Blasen Sie erstens Kühlwasser vollständig im Ständer vor der oben genannten Prüfung weg.
