Generator - Rotor - Wechselstrom - Impedanz - Prüfgerät Kurzschluss

Generator Rotor AC Impedanzprüfgerät, Prüfung der Kurzschlusskennlinie

I. Produktbeschreibung und Gründe für die Auswahl des Testgeräts:

Der Turn-to-Turn-Kurzschluss der Generatorrotorwicklung ist ein häufiger Fehler im Stromnetz. Wenn der Fehler auftritt, steigen der Strom des Rotors und die Temperatur der Wicklungen an, wodurch die Leistung des Generators begrenzt wird und sogar der normale Betrieb des Generators beeinträchtigt wird. Der Wechselstromkurzschluss wird normalerweise durch Messen der Wechselstromimpedanz und der Verlustleistung der Generatorrotorwicklungen bestimmt. Die traditionelle Messmethode besteht darin, viele Testinstrumente zu verwenden, um nach dem Zusammenbau im Feld zu messen. Diese Methode, die viele Testgeräte erfordert, um ein Messsystem zu bilden, weist die Nachteile von umständlichen, zeitaufwendigen, mühsamen Sortierdaten und geringerer Messgenauigkeit auf.

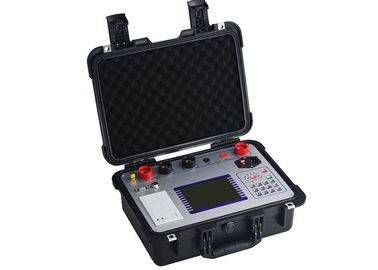

Das Wechselstrom-Impedanzprüfgerät vom Typ FK-ZKC für Generatorrotoren ist ein spezielles Instrument zur Feststellung, ob in der Generatorrotorwicklung ein Wechselstrom-Kurzschluss vorliegt, und kann viele Parameter des Generatorrotors manuell und automatisch (unidirektional oder bidirektional) messen, z B. Spannung, Stromstärke, Impedanz, Leistung und Drehzahl. Das Instrument verwendet die neueste Hochgeschwindigkeitsmikroprozessortechnologie mit leistungsstärkeren Funktionen, besseren Leistungen und einer bequemeren Verwendung. Der Tester zeichnet sich durch eine Reihe von Merkmalen aus, wie hohe Zuverlässigkeit, einfache Bedienung, hohe Testgenauigkeit, Kompaktheit, geringes Gewicht usw., und befindet sich derzeit auf dem inländischen Spitzenniveau.

II. Technische Eigenschaften

1. Das Produkt ermöglicht die vollautomatische Erfassung, Messung, Anzeige, Speicherung und Ausgabe aller Messparameter und Impedanzkennlinien (einschließlich Spannung, Strom, Impedanz, Leistung, Frequenz, Gerätenummer, Zeit usw. )
2. Das Produkt zeichnet sich durch einen extrem weiten Messbereich aus, mit dem die Wechselstromimpedanz und deren Kennlinien aller Generatorrotoren vollautomatisch oder manuell gemessen werden können.
3. Das Produkt verfügt über einen eingebauten Speicher mit sehr großer Kapazität, in dem die Testdaten gespeichert und über die standardmäßige industrielle Kommunikationsschnittstelle (RS232) auf den PC hochgeladen werden können. Das Herunterladen von Daten, die automatische Erstellung und Zusammenstellung typischer Prüfberichte kann mit der Software erfolgen, die dem von unserem Unternehmen entwickelten Produkt beigefügt ist, um die technische Verwaltung und Archivierung zu erleichtern.
4. Das Produkt verfügt über perfekte Überspannungs- und Überspannungsschutzfunktionen, bei denen die Überstrom- und Überspannungsschutzschwellen automatisch gemäß den Einstellungen der Testparameter eingestellt werden können. Aufgrund dieser Eigenschaften ist das Gerät einfach und kann die Sicherheit des Prüflings gewährleisten.
5. Das Produkt kann auch für Leerlauf- und Kurzschlussprüfungen von Einphasentransformatoren sowie für Volt-Ampere-Kennlinienprüfungen von Spannungs- (Strom-) Transformatoren und Lichtbogenlöschspulen verwendet werden.
6. Das Produkt verfügt über ein großes grafisches LCD-Display mit einer vollständigen chinesischen Menüoberfläche und Cursoranweisungen, die einfach und bequem sind. Die Testdaten und -kurven können in Echtzeit angezeigt und die krummlinigen Koordinaten automatisch skaliert werden, um eine übersichtlichere Kartenlesung zu ermöglichen.
7. Das Produkt ist mit einem Minidrucker ausgestattet, der die AC-Impedanz-Testberichte und AC-Impedanz-Kennlinien in Echtzeit drucken kann.
