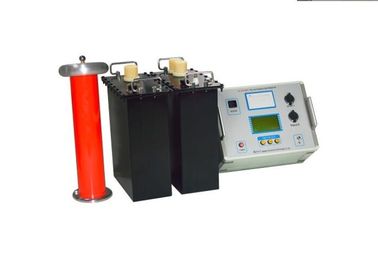

Sehr niedrige Frequenz Hochspannungsprüfmaschine, Prüfvorrichtung Wechselstroms Hipot für großen Kapazitanz-Gegenstand
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Prinzip:: | Sehr-niedriges Frequenztechnologieprinzip | Nutzung: | Hipot-Test für 35KV und unter Millivoltstromkabel und -generator |
|---|---|---|---|
| Komponente: | Prüfer, Hochspg-Verstärker, Ausgleichskondensator Last | Prüfen Sie Frequenz: | 0.1Hz, 0.05Hz, 0.02Hz |
| Max.Test-Spannung: | 30KV, 50KV, 90KV können bestellt werden | Messbereich:: | 0.1Hz, ≤0.5μF; 0.05HZ, ≤0.1μF; 0.02HZ ≤2.5μF |
| Prüfen Sie Genauigkeit: | Kein weniger als 3% | Ausgangssignal: | Gute Sinus-Welle, Spannung, Verzerrung ≤ 5% |
| Hochspg-Verstärker unter Verwendung der Weise: | Sondern Sie oder in der Serienschaltung aus | Arbeitszyklus: | 60mints |
| Markieren: | Hochspannungssehr niedrige frequenz hipot Instrumente,sehr niedrige Frequenz Kabel-Testgerät |
||
Sehr niedrige Frequenz Hochspannungsprüfmaschine, Prüfvorrichtung sehr niedrige Frequenz Wechselstroms Hipot, prüfender großer Kapazitanzgegenstand
I. Produkt-Beschreibung der sehr niedrige Frequenz Test-Technologie:
Ultra Niederfrequenzisolierungswiderstandsspannungstest ist eine alternative Methode für Netzfrequenzwiderstandsspannungstest.
Unter Verwendung der ultra Niederfrequenzspannung des widerstandes 0.1Hz prüfen Sie ersetzen Netzfrequenzwiderstandsspannungstest, sind nicht nur gleichwertig mit der gleichen Ausrüstung und verringern groß das Volumen und das Gewicht, also ist das ultra-niedrige Frequenzwiderstandsspannungsgerät in den großen Generatoren, Kabel, Energiekondensator-Test Wechselspannungswiderstands-Testprodukte weit verbreitet.
II. Technogy-Eigenschaftsvorteil an Test sehr niedrige Frequenz Test DC-Test/power-Frequenz test/VF
| Aspekte | DC | Netzfrequenz | Variable Frequenz | sehr niedrige Frequenz 0.1Hz |
| Äquivalenz | Arm | Gut | Gut | Gut |
| Isolierungs-Schaden | stark | geringfügig | geringfügig | geringfügig |
| Operations-Sicherheit | verhältnismäßig niedrig | verhältnismäßig niedrig | verhältnismäßig niedrig | hoch |
| Verdrahtungs-Schwierigkeit | schwierig | schwierig | die meisten erschwert | einfach |
| Volumen | am kleinsten | am größten | groß | klein |
Sehen Sie von der oben genannten Tabelle, sehr niedrige Frequenz Test ist der Ersatz für Netzfrequenztest. Es ist für Prüfungselektrogeräte mit großer Kapazitanz passend.
III. Produkt Vorteil und Feaure
-
Daten des Stroms und der Spannung werden direkt durch die Probenahme der Hochdruckseite erhalten und sie ist wahr und genau.
-
Überspannungsschutz: das Instrument schließt zum Schutz innerhalb Frau 20, wenn die Ausgangsspannung Grenzwerte der Einstellung übersteigt.
-
Überstromschutz: entwerfen Sie für Doppelschutz der Hochs und Tiefs-Spannung, Stillstandszeitschutz kann in Hochdruckseite genau eingestellt werden. Geschlossen zu den Schutzzeiten innerhalb Frau 20, wenn der Strom von Schwachstromseiten reagierten Strom übersteigt.
-
Hochspannungsertragschutz-Widerstandentwurf im Körperauftrieb und -ihm ist kein zusätzlicher äußerer Widerstand des Bedarfs.
-
Regelstromkreis des negativen Feedbacks Steuerder Hochs und Tiefs-Spannung.
IV. allgemeine technische Daten:
- Höchstspannung: 30kV, 50KV, 90KV kann bestellt werden
- Testfrequenz: 0.1Hz, 0.05Hz und 0,02 Hz (auswählbar)
- Sicherung: 10A
- Höchstlastkapazität: 0.5μF an 0.1Hz; 1μFbei0,05 Hz; 2.5μF an 0.02Hz
- Stromversorgung: 220V ±10%, 50Hz ±5% (wenn, einen tragbaren Generator verwendend, vergewissern Sie sich, dass die Ausgangsspannung und die Frequenz stabil sind. Treiben Sie >3kW.) an
- Ausgangsspannungsgenauigkeit: Höchstspannungs-Instabilität ≤1%; Frequenzinstabilität ≤3%; Verzerrung: <>5%.
- Arbeitsbereich: Innen- oder im Freien; -10℃-+40℃; 85%RH
- Gewicht: Steuergerät - 5kg; Hochspg-Einheit: 48kg
Erwähnt: Kapazitanz des Testobjekts kann nicht als der Grenzwert des Prüfgeräts größer sein. Wenn Kapazitanz des Testobjekts kleiner als 0,05μF ist, sollte das hipot mit einem Zusatzgerät ausgerüstet werden (geliefert worden durch Hochspg HIPOT an Ihrer Wahl).
V. Anderes typisches Modell
| Modellieren Sie kein | Nennspannung/Strom |
Kraftübertragung Kapazität |
Energie FuseTube |
Produkt-Struktur und Gewicht |
| VLF-30 |
30kV/20mA (Spitze) |
0.1Hz, ≤1.1µF | 5A |
Prüfer: 4KG Verstärker: 25KG |
| 0.05Hz, ≤2.2µF | ||||
| 0.02Hz, ≤5.5µF | ||||
| VLF-50 |
50kV/30mA (Spitze) |
0.1Hz, ≤1.1µF | 15A |
Prüfer: 4KG Verstärker: 50KG |
| 0.05Hz, ≤2.2µF | ||||
| 0.02Hz, ≤5.5µF | ||||
| VLF-90 |
90kV/30mA (Spitze) |
0.1Hz, ≤0.5µF | 20A |
Prüfer: 4KG Zusatzgrad 1 (40kV): 25KG Zusatzgrad 2 (50kV): 50KG |
| 0.05Hz, ≤1µF | ||||
| 0.02Hz, ≤2.5µF |
VI.Test-Spannungsstandard durch diesen Testsatz
1 für Millivolt und unter Kabel der Klasse XLPE:
Prüfen Sie Höchstspannungsformel: Umax=3U0,
Nennspannung =Single-phase U0 des Kabels
Testzeit: 60mints
2 für Generatorständer
Utest=1.414*βKU0,
U-Test---- Prüfspannung der Spitze 0.1Hz (KV);
β-------gleichwertiger Faktor der Spannung 0.1Hz und 50Hz, 1,2 normalerweise nehmend;
K------ Nehmen Sie normalerweise 1,3 bis 1,5, nehmen im Allgemeinen 1,5;
UO----- Generatorständer-Wicklungsnennspannung (KV);:
