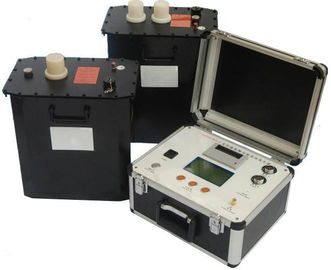

90KV VLF-Hochspannungsprüfgerät mit sehr niedriger Frequenz für Kabel und Generator
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Messgrundlage:: | Sehr-niedriges Frequenztechnologieprinzip | Nutzung: | Spannungstest des Widerstands-0.1Hz für 45KV und unter Millivoltstromkabel und -generator |
|---|---|---|---|
| Ausrüstungsbeschreibung: | Zwei Hochspg-Verstärker, 40KV/50KV für einzelnes | Komponente: | Prüfer, Hochspg-Verstärker, Ausgleichskondensator Last |
| Prüfen Sie Frequenz: | 0.1Hz, 0.05Hz, 0.02Hz | Max.Test-Spannung: | 0~ 90KV (Spitze), ununterbrochen justierbar |
| Messbereich:: | 0.1Hz, ≤0.5μF; 0.05HZ, ≤0.1μF; 0.02HZ ≤2.5μF | Prüfen Sie Genauigkeit: | Kein weniger als 3% |
| Ausgangssignal: | Gute Sinus-Welle, Spannung, Verzerrung ≤ 5% | Hochspg-Verstärker unter Verwendung der Weise: | Sondern Sie oder in der Serienschaltung aus |
| Arbeitszyklus: | 60mints | ||
| Markieren: | Hochspannungs-VLF-Hipot-Instrumente,VLF-Kabelprüfgeräte |
||
90KV-Hochspannungsprüfgerät für sehr niedrige Frequenzen für Kabel und Generator, AC-Hochspannungsprüfung
I. Produktbeschreibung:
Dieses Testgerät, Modell VLF-90KV / 0.1Hz, wurde für die Durchführung eines Stehspannungstests vor Ort mit Niederfrequenztechnologie für Stromerzeuger oder 45KV- und XLPE-Stromkabel entwickelt Das Test-Set benötigt nur eine sehr geringe Testleistung (ca. 1/500 in der Theorie). Seine Größe und sein Gewicht sind ebenfalls stark verringert. Insbesondere das Erscheinen der Überwachung kann abnormale Phänomene der Generatorisolation wie Oberflächenkorona, Entladung und so weiter entdecken.
Das Modell VLF-90KV / 0.1Hz basiert auf elektronischer Frequenzumwandlung und mikroprozessorgesteuerter Technologie und bietet hervorragende Leistung.
Es ist verboten, die Spannung ohne Last zu erhöhen oder mit einer ohmschen Last zu verbinden. Wenn die Probenkapazität weniger als 0,05 uF beträgt, ist die Ausgangswellenform des Testsatzes schlecht. Für eine bessere Leistung ist ein optionaler Kondensator zum Anschließen erforderlich.
Bis jetzt bildet das entworfene Test-Set auch viele verschiedene, serialisierte Modelle für verschiedene Stand-Test-Anwendungen durch die Anzahl der Konfigurationen des HV-Boosters in jedem Set. Das gleiche Modell kann ein anderes typisches Modell in der folgenden Klausel sehen.
II. Lieferliste dieses Sets:
| Sn | Beschreibung | Menge | |
| 1 | Steuergerät | 1 | Einheit |
2 | 50KV HV Booster | 1 | Einheit |
| 40KV HV Booster | 1 | Einheit | |
| 3 | Entladestab | 1 | Einheit |
| 4 | Lastkondensator, 0,04 µF | 1 | Einheit |
| 5 | HV-Test- / Verbindungskabel | 1 | einstellen |
| 6 | Erdungskabel | 1 | Einheit |
| 7 | 20A Sicherung | 5 | Einheit |
| 8 | Drucken Sie Papier | 2 | Einheit |
| 9 | Handbuch | 1 | Einheit |
| 10 | Fabrik prüfbericht | 1 | Einheit |
III. Produkteigenschaft :
- Elektronische Frequenzumwandlung
- Mikroprozessorgesteuert
- Zwei HV-Booster, 90-kV-Ausgang in Reihe; oder 40KV / 50KV für einzelne
- Großes LCD-Display
- Sinus-Ausgang
- Überspannungsschutz, Einwirkungszeit ist weniger als 20ms
- Der Überstromschutz für die Eingangs- und Ausgangsseite beträgt weniger als 20 ms
- Ausgangsstrom / Spannungswellenform wird auf der Hochspannungsseite direkt abgetastet
- HV-Strombegrenzungswiderstand innen
- Mikrodrucker innen
- Die Ausgangsspannung wird während des Tests nicht durch den kapazitiven Strom beeinflusst, da die Gegenkopplung geregelt ist
IV. Allgemeine technische Daten:
- Ausgang: 0 ~ 90 kV (Spitze), stufenlos einstellbar, Ausgang über abgeschirmtes Kabel
- Ausgangsfrequenz: 0,1 Hz, 0,05 Hz, 0,02 Hz
- Lastbereich: 0,1 Hz, ≤ 0,5 μF; 0,05 Hz, ≤ 0,1 μF; 0,02 Hz, ≤ 2,5 μF;
- Messgenauigkeit: 3%
- Positive und negative Spannungsspitzenfehler: ≤ 3%
- Spannungswellenformverzerrung: ≤ 5%
- Stromversorgungs-Sicherungsrohr: 20A
- Zeitbereich: 0-99 min
- Leistungsaufnahme: 220 V ± 5%, 50/60 Hz, Frequenzstabilität: Schwankung unter 0,5%
- Betriebszustand: Innen und Außen;
- Temperatur: -10 ° C - + 40 ° C;
- Luftfeuchtigkeit: ≤ 85% rF 7.
- Controller: 356 mm × 280 mm × 220 mm, 4 kg, 1 Stück
- 40KV Hochspannungsverstärker: 320 mm × 188 mm × 360 mm, 25 kg, 1 Stück
- 50KV Hochspannungsverstärker: 320 mm × 188 mm × 360 mm, 50 kg, 1 Stück

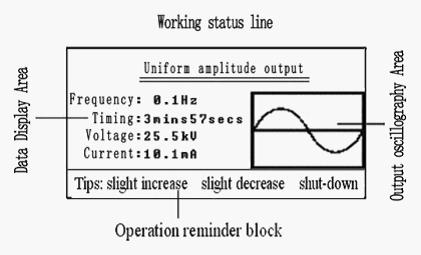

V. Mess- und Steuersoftwaretafel:

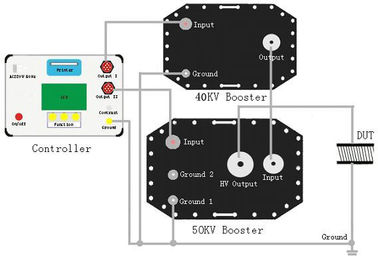

VI.Testverbindung Abbildung

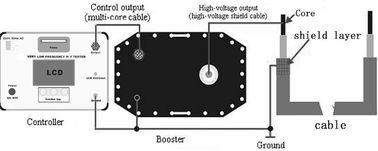

1. Für XLPE-Kabel unter 90-kV-Prüfspannung

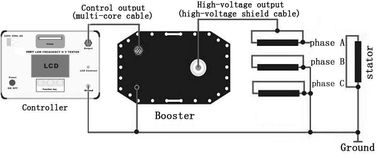

2. Für Generatorstator unter 50KV Prüfspannung
VII. Anderes typisches Modell
| Modell | Spannungsbereich | Testfrequenz | Maximale Last |
| VLF-30KV / 0,1 Hz | 0 ~ 30 kV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5,5μF |
| VLF-40KV / 0,1Hz | 0 ~ 40 kV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5,5μF |
| VLF-50KV / 0,1 Hz | 0 ~ 50 kV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5,5μF |
| VLF-80KV / 0,1Hz | 0 ~ 80 kV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 2,5μF |
| Besondere Anforderungen können auf Bestellung gestellt werden | |||
VIII.Test Spannungsstandard durch diesen Testsatz
1 Für VPE-Kabel der Klasse MV und darunter:
Prüfspitzenspannungsformel: Ｕmax ＝ 3Ｕ 0 ,
Ｕ 0 ＝ Einphasige Nennspannung des Kabels
Testzeit: 60 Minuten
2 Für Generatorstator
Ｕ Test ＝ 1.414 * βKＵ 0 ,
U Test ---- 0,1 Hz Spitzentestspannung (kV);
β ------- 0,1 Hz und 50 Hz Spannungsäquivalenzfaktor, normalerweise 1,2;
K ------ Normalerweise nehmen Sie 1,3 bis 1,5, in der Regel 1,5;
Uo ----- Generatorstatorwicklungen Nennspannung (kV) ;:
