Leichte VLF-Hochspannungsprüfung VLF-Kabelprüfgeräte 0 ~ 50 kV
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Testobjekt: | Kabel Tesing und Generator-Prüfung | Prüfen Sie Einzelteil: | Wechselstrom-Widerstands-Spannungs-Test |
|---|---|---|---|
| Prüfen Sie freq.: | 0.1Hz, 0.05Hz, 0.02Hz | Komponente: | Prüfer, Hochspg-Verstärker, Ausgleichskondensator Last |
| Prüfspannung: | 0~ 50KV | Genauigkeit: | ± (3% von kompletten +0,5 KV) |
| Arbeitszeitrichtlinie: | 60mints | ||
| Markieren: | VLF-Prüfgeräte,VLF-Kabelprüfgeräte |
||
50KV-Test-Set für sehr niedrige Frequenzen für Kabel, VLF-Kabeltester, HV-Test, Generatorisolation
I. Anwendung:
Das Modell VLF-50KV / 0.1Hz wurde für die Durchführung einer Spannungsfestigkeitsprüfung vor Ort mit einer Testfrequenz von sehr niedrigen Frequenzen für Stromerzeuger oder ein XLPE-Stromkabel mit 35KV und darunter entwickelt Benötigt nur viel kleine Testleistung (ca. 1/500 in der Theorie). Seine Größe und sein Gewicht sind ebenfalls stark verringert. Insbesondere das Erscheinen der Überwachung kann abnormale Phänomene der Generatorisolation wie Oberflächenkorona, Entladung und so weiter entdecken.
Der VLF-Hipot-Tester kombiniert modernste digitale Technologie mit variabler Frequenz und Mikrocomputersteuerung und kann daher die vollständige automatische Spannungserhöhung, -absenkung, -messung und -schutz sowie den manuellen Eingriff in den Prozess der automatischen Spannungserhöhung realisieren. Das vollelektronische Design gewährleistet die geringe Größe und das geringe Gewicht. Der große LCD-Bildschirm sorgt für eine klare und visuelle Anzeige und kann die Ausgangswellenform anzeigen. Der Drucker gibt Testberichte aus

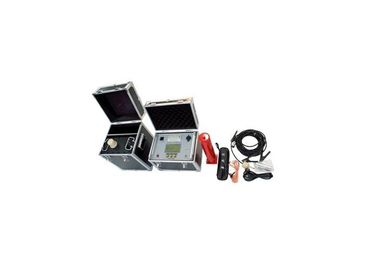

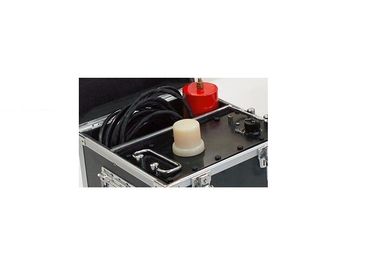

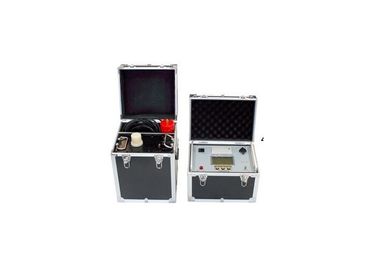

Das Test-Set besteht aus einer Steuerbox, einem Hochspannungsverstärker, einem Kompensationskondensator und einem Entladestab. Basierend auf elektronischer Frequenzumwandlung und mikroprozessorgesteuerter Technologie bietet es hervorragende Leistung beim Testen von Kabeln oder Generatoren.

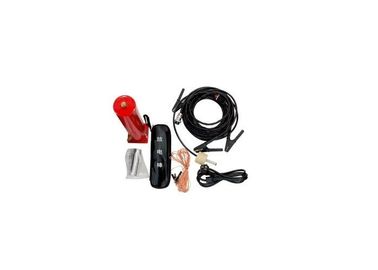

II. Lieferliste dieses Modells:
Sn | Beschreibung | Menge | |
1 | Steuergerät | 1 | Einheit |
2 | 50KV HV Booster | 1 | Einheit |
3 | Entladestab | 1 | Einheit |
4 | Lastkondensator, 0,04 µF | 1 | Einheit |
5 | HV-Test- / Verbindungskabel | 1 | einstellen |
6 | Erdungskabel | 1 | Einheit |
7 | 20A Sicherung | 5 | Einheit |
8 | Drucken Sie Papier | 2 | Einheit |
9 | Handbuch | 1 | Einheit |
10 | Fabrik prüfbericht | 1 | Einheit |
III. Technisches Merkmal
- Daten von Strom, Spannung und Wellenform können direkt auf der Hochspannungsseite abgetastet werden, sodass die Daten real und genau sind.
- Überspannungsschutz: Wenn der Ausgang die eingestellte Spannungsgrenze überschreitet, schaltet das Gerät ab, um sich selbst zu schützen. Die Einschaltdauer beträgt weniger als 20 ms.
- Überstromschutz: es ist Hoch-Niederspannungsdoppelschutz im Entwurf, der genaue Abschaltschutz kann entsprechend dem eingestellten Wert an der Hochspannungsseite gebildet werden; Wenn der Strom auf der Niederspannungsseite den Nennstrom überschreitet, wird das Gerät durch einen Abschaltschutz geschützt. Die Betätigungszeit beträgt beide weniger als 20 ms.
- Ein Hochspannungs-Ausgangsschutzwiderstand ist in dem Spannungsverstärkungskörper in der Konstruktion vorgesehen, und dies beseitigt die Notwendigkeit eines zusätzlichen Schutzwiderstands, der außerhalb angeschlossen ist.
IV. Universelle technische Daten
- Ausgangsfrequenz: 0,1 Hz, 0,05 Hz, 0,02 Hz
- Messgenauigkeit: 3%
- Positive und negative Spannungsspitzenfehler: ≤ 3%
- Spannungswellenformverzerrung: ≤ 5%
- Gebrauch zustand: innen und außen; Temperatur: -10 ° C + 40 ° C
- Luftfeuchtigkeit: ≤ 85% rF
- Leistung: AC50Hz, 220V ± 5%
V. Optioonales Modell und Testbereich:
| Modell | Spitzenspannung | Messbereich | Gewicht | Objektbereich testen |
| VLF-30 | 30KV | 0,1 Hz, ≤ 1,1 uF | Controller: 4 kg Booster: 25 kg Größe: L * B * H 323 * 174 * 323 | 10KV und unter Spannung Kabel, Generator |
| 0,05 Hz, ≤ 2,2 uF | ||||
| 0,02 Hz, ≤5,5 uF | ||||
| VLF-50 | 50KV | 0,1 Hz, ≤ 1,1 uF | Controller: 6 kg Booster: 45 kg Größe: L * B * H 357 * 210 * 365 | 15,75 kV und unter Spannung Kabel, Generator |
| 0,05 Hz, ≤ 2,2 uF | ||||
| 0,02 Hz, ≤5,5 uF | ||||
| VLF-60 | 60KV | 0,1 Hz, ≤ 1,1 uF | Controller: 6 kg Booster: 50 kg Größe: L * B * H 357 * 220 * 370 | 18 kV und unter Spannung Kabel, Generator |
| 0,05 Hz, ≤ 2,2 uF | ||||
| 0,02 Hz, ≤5,5 uF | ||||
| VLF-80 | 80KV | 0,1 Hz, ≤ 1,1 uF | Controller: 8 kg Booster: 90 kg Größe: L * B * H 357 * 240 * 390 | 35KV und unter Spannung Kabel, Generator |
HINWEIS: Test Voltage Standard
1.Zum Kabeltest
Prüfspitzenspannungsformel: Ｕmax ＝ 3Ｕ 0 ,
Ｕ 0 ＝ Einphasige Nennspannung des Kabels
Testzeit: 60 Minuten
2. Für Generatorstator
Ｕ Test ＝ 1.414 * βKＵ 0 ,
U Test ---- 0,1 Hz Spitzentestspannung (kV);
β ------- 0,1 Hz und 50 Hz Spannungsäquivalenzfaktor, normalerweise 1,2;
K ------ Normalerweise nehmen Sie 1,3 bis 1,5, in der Regel 1,5;
Uo ----- Generatorstatorwicklungen Nennspannung (kV) ;:
