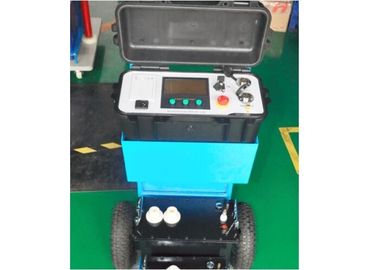

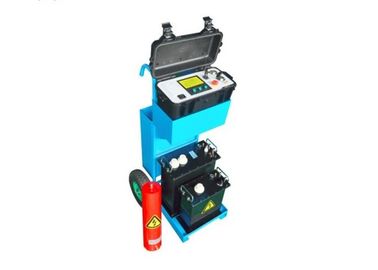

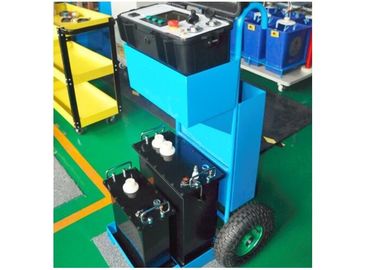

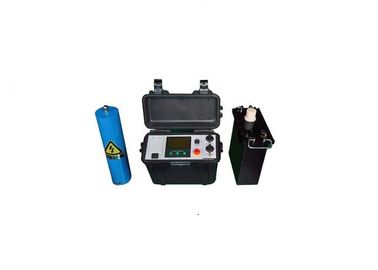

80KV VLF Hochspannungsprüfmaschine VLF AC Hipot Tester 0.1Hz 0.05Hz 0.02Hz
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Messgrundlage:: | Sehr-niedriges Frequenztechnologieprinzip | Nutzung: | Spannungstest des Widerstands-0.1Hz für 35KV und unter Millivoltstromkabel und -generator |
|---|---|---|---|
| Ausrüstungsbeschreibung: | Zwei Hochspg-Verstärker, 30KV/50KV für einzelnes | Komponente: | Prüfer, Hochspg-Verstärker, Ausgleichskondensator Last |
| Prüfen Sie Frequenz: | 0.1Hz, 0.05Hz, 0.02Hz | Max.Test-Spannung: | 0~ 80KV (Spitze), ununterbrochen justierbar |
| Messbereich:: | 0.1Hz, ≤0.5μF; 0.05HZ, ≤0.1μF; 0.02HZ ≤2.5μF | Prüfen Sie Genauigkeit: | Kein weniger als 3% |
| Ausgangssignal: | Gute Sinus-Welle, Spannung, Verzerrung ≤ 5% | Hochspg-Verstärker unter Verwendung der Weise: | Sondern Sie oder in der Serienschaltung aus |
| Arbeitszyklus: | 60mints | ||
| Markieren: | Hochspannungs-VLF-Hipot-Instrumente,VLF-Kabelprüfgeräte |
||
80KV-Hochspannungsprüfgerät für sehr niedrige Frequenzen für Kabel und Generator, Wechselstrom-Hochspannungsprüfung
I. Produktbeschreibung der VLF-Testtechnologie:
Die Spannungsfestigkeitsprüfung ist eine wesentliche vorbeugende Prüfung für elektrische Betriebsmittel. Es ist in zwei Teile unterteilt: AC- und DC-Spannungsfestigkeitstest. Das Prinzip der Wechselstrom-Prüftechnologie kann weiter unterteilt werden in Leistungsfrequenz-, Frequenzvariablentest (VF) - und 0,1-Hz-Niederfrequenztest (VLF). Der letzte Test wird von IEC aufgrund seiner bemerkenswerten Vorteile bei einer Prüfspannung von 50 kV dringend empfohlen.
II. Technologischer Funktionsvorteil bei DC-Test / Netzfrequenztest / VF-Test / VLF-Test
| Aspekte | DC | Stromfrequenz | Variable Frequenz | 0,1 Hz VLF |
| Gleichwertigkeit | Arm | Gut | Gut | Gut |
| Isolationsschaden | stark | leicht | leicht | leicht |
| Betriebssicherheit | relativ niedrig | relativ niedrig | relativ niedrig | hoch |
| Verdrahtungsschwierigkeiten | kompliziert | kompliziert | am kompliziertesten | einfach |
| Volumen | kleinste | größten | groß | klein |
Aus der obigen Tabelle geht hervor, dass der VLF-Test der Ersatz für den Netzfrequenztest ist. Es ist zum Testen von elektrischen Geräten mit großer Kapazität geeignet.
III. Produktvorteil und Feaure
- Kleine Größe und geringes Gewicht . Großer LCD-Bildschirm und eingebauter Drucker.
- Es können 0,1Hz, 0,05Hz und 0,02Hz gewählt werden, was einen weiten Testbereich gewährleistet.
- Die vollautomatische Spannungserhöhung, - absenkung, - messung und - schutz sowie der manuelle Eingriff in den Prozess der automatischen Spannungserhöhung sind nicht realisierbar.
- Überspannungs- und Überstromschutz . Die Einwirkungszeit beträgt nicht mehr als 20 ms.
- Daten von Strom, Spannung und Wellenform können direkt auf der Hochspannungsseite abgetastet werden, sodass die Daten real und genau sind.
- Ein Hochspannungs-Ausgangsschutzwiderstand ist in dem Spannungsverstärkungskörper in der Konstruktion vorgesehen, und dies beseitigt die Notwendigkeit eines zusätzlichen Schutzwiderstands, der außerhalb angeschlossen ist.
- Negative Rückkopplungsschaltung mit geschlossener Schleife wird übernommen. Während der Ausgabe steigt keine Kapazität.
IV. Allgemeine technische Daten:
- Spitzenspannung: 50kV
- Testfrequenz: 0,1 Hz, 0,05 Hz und 0,02 Hz (wählbar)
- Sicherung: 10A
- Maximale Belastbarkeit: 0,5 μF bei 0,1 Hz; 1 μF bei 0,05 Hz ; 2,5 uF bei 0,02 Hz
- Spannungsversorgung : 220V ± 10%, 50 Hz ± 5% (Wenn Sie einen tragbaren Generator verwenden, stellen Sie sicher, dass die Ausgangsspannung und - frequenz stabil sind > 3 kW. )
- Ausgangsspannungsgenauigkeit: Instabilität der Spitzenspannung ≤ 1%; Frequenzinstabilität ≤ 3%; Wellenformverzerrung: < 5%.
- Arbeitsumgebung: innen oder außen; - 10 ℃ - + 40 ℃ ; 85% rF
- Gewicht: Steuergerät - 5kg; HV-Einheit: 48 kg
Anmerkungen: Die Kapazität des Prüflings darf den Maximalwert des Prüfgeräts nicht überschreiten. Wenn die Kapazität des Testobjekts kleiner als 0,05 μF ist , sollte der Hipot mit einem Hilfsgerät ausgestattet sein (von HV HIPOT nach Ihrer Wahl geliefert).
V. Anderes typisches Modell
| Modell | Spannungsbereich | Testfrequenz | Maximale Last |
| VLF-30KV / 0,1 Hz | 0 ~ 30 kV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5,5μF |
| VLF-40KV / 0,1Hz | 0 ~ 40 kV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5,5μF |
| VLF-50KV / 0,1 Hz | 0 ~ 50 kV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5,5μF |
| VLF-80KV / 0,1Hz | 0 ~ 80 kV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 2,5μF |
| Besondere Anforderungen können auf Bestellung gestellt werden | |||
VI.Test Spannungsstandard von diesem Testsatz
1 Für VPE-Kabel der Klasse MV und darunter:
Prüfspitzenspannungsformel: Ｕmax ＝ 3Ｕ 0 ,
Ｕ 0 ＝ Einphasige Nennspannung des Kabels
Testzeit: 60 Minuten
2 Für Generatorstator
Ｕ Test ＝ 1.414 * βKＵ 0 ,
U Test ---- 0,1 Hz Spitzentestspannung (kV);
β ------- 0,1 Hz und 50 Hz Spannungsäquivalenzfaktor, normalerweise 1,2;
K ------ Normalerweise nehmen Sie 1,3 bis 1,5, in der Regel 1,5;
Uo ----- Generatorstatorwicklungen Nennspannung (kV) ;:
