Tragbares VLF-Hochspannungsprüfgerät VLF-Prüfgerät für Kabel 35KV & 10KV

Tragbares, variabel resonantes Spannungsfestigkeitsprüfgerät, für Kabeltests mit 35 kV und 10 kV, Testfrequenz 30 bis 300 Hz

I. Produktnutzung:

Dieses Prüfgerät Modell FKTF-81KVA / 27KV, 54KV ist für XLPE-Kabel der Klasse 10KV / 35KV, Leistungstransformator, CB, CT / PT und Sammelschiene in einem 35KV-Umspannungsunterwerk zur Durchführung einer Prüfung der Wechselspannungsfestigkeit vor Ort mit Schwingkreistechnologie mit variabler Frequenz ausgelegt ; Die höchste Prüfspannung beträgt nicht mehr als 27 kV, 54 kV. Testfrequenz: 30-300Hz; Der Arbeitszyklus beträgt nicht mehr als 60 Minuten. Es kann Kunden dabei helfen, einen vorbeugenden Test oder einen Übergabetest für Wechselspannungsprüfungen durchzuführen

Der Testbereich des Geräts ist wie folgt: Transformator

1. 500 m Kabel mit 35 kV / 300 mm2, Testfrequenz 30-300 Hz, Testspannung 52 kV, Testzeit 60 min.

2, 2000 m Kabel mit 10 kV / 300 mm2, Testfrequenz 30-300 Hz, Testspannung 22 kV, Testzeit 5 min.

3, 10 kV / 31500 kVA Haupttransformator, Kapazität ≤ 0,015 uF, Testfrequenz 40-300 Hz, Testspannung 54 kV, Testzeit 1 min.

4, CB, CT / PT, Sammelschiene in 35KV-Umspannwerk, Testfrequenz 40-300Hz, Testspannung nicht höher als 95kV, Testzeit 1min.

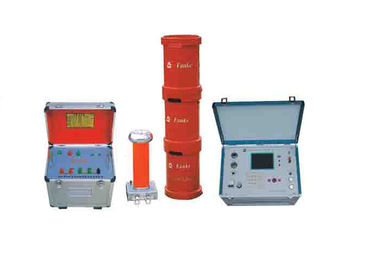

Das gesamte Test-Set besteht aus einer frequenzvariablen Stromquelle, einem Erregertransformator, drei Drosseln und einem Hochspannungs-Mess-Teiler (kapazitiver Spannungsteiler). Diese Art von Test-Set ist am besten für 35-kV-Kraftwerke geeignet

II. Allgemeine technische Daten

Anwendung :

Vernetzte Kabel mit einer Spannung von 10 kV, 35 kV

Eigenschaften:

Der Test erfolgt mit variabler Resonanzfrequenz und der Reaktor ist mit Cordwood-Struktur.

Testfrequenz: 30 ～ 300Hz oder 35 ～ 75Hz

Ausgangsspannungswellenform ist Sinuswellenform, Wellenformabweichungsfaktor≤1 1 ；

Einfacher Anschluss und Bedienung

Geringe Größe und geringes Gewicht der einzelnen Komponenten sind für den Transport und den Feldtest einfach zu handhaben.

Es verfügt über eine intelligente Stromversorgung mit variabler Frequenz, hoher Automatik und Schutzfunktion.

Spannungsfestigkeitsprüfsystem für vernetztes Kabel: Kabellänge: 1 ~ 10 km (kann bestellt werden) ；

Gewicht des Einzelstücks: 25kg ~ 50kg ；

III. Hauptbestandteile:
