Hochpräzise VLF-Hochspannungsprüfung 60KV-Hochspannungs-VLF-Hipot-Instrumente
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Testobjekt: | Kabel Tesing und Generator-Prüfung | Prüfen Sie Einzelteil: | Wechselstrom-Widerstands-Spannungs-Test |
|---|---|---|---|
| Prüfen Sie freq.: | 0.1Hz, 0.05Hz, 0.02Hz | Komponente: | Prüfer, Hochspg-Verstärker, Ausgleichskondensator Last |
| Prüfspannung: | 0~ 60KV | Genauigkeit: | ± (3% von kompletten +0,5 KV) |
| Arbeitszeitrichtlinie: | 60mints | ||
| Markieren: | Hochspannungs-VLF-Hipot-Instrumente,VLF-Kabelprüfgeräte |
||
Sehr niederfrequentes 60KV-Testset für Kabel, VLF-Kabeltester, HV-Test, Generatorisolation
I. Anwendung:
Das Modell VLF-60KV / 0,1Hz wurde für die Durchführung einer Spannungsfestigkeitsprüfung vor Ort mit einer Testfrequenz für sehr niedrige Frequenzen für Stromerzeuger oder ein XLPE-Stromkabel mit 35KV und darunter entwickelt Benötigt nur viel kleine Testleistung (ca. 1/500 in der Theorie). Seine Größe und sein Gewicht sind ebenfalls stark verringert. Insbesondere das Erscheinen der Überwachung kann abnormale Phänomene der Generatorisolation wie Oberflächenkorona, Entladung und so weiter entdecken.
Der VLF-Hipot-Tester kombiniert modernste digitale Technologie mit variabler Frequenz und Mikrocomputersteuerung und kann daher die vollständige automatische Spannungserhöhung, -absenkung, -messung und -schutz sowie den manuellen Eingriff in den Prozess der automatischen Spannungserhöhung realisieren. Das vollelektronische Design gewährleistet die geringe Größe und das geringe Gewicht. Der große LCD-Bildschirm sorgt für eine klare und visuelle Anzeige und kann die Ausgangswellenform anzeigen. Der Drucker gibt Testberichte aus

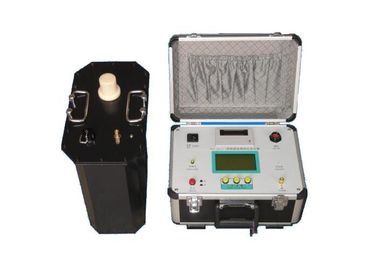

Das Test-Set besteht aus einer Steuerbox, einem Hochspannungsverstärker, einem Kompensationskondensator und einem Entladestab. Basierend auf elektronischer Frequenzumwandlung und mikroprozessorgesteuerter Technologie bietet es hervorragende Leistung beim Testen von Kabeln oder Generatoren.
II. Lieferliste dieses Modells:
Sn | Beschreibung | Menge | |
1 | Steuergerät | 1 | Einheit |
2 | 60KV HV Booster | 1 | Einheit |
3 | Entladestab | 1 | Einheit |
4 | Lastkondensator, 0,04 µF | 1 | Einheit |
5 | HV-Test- / Verbindungskabel | 1 | einstellen |
6 | Erdungskabel | 1 | Einheit |
7 | 20A Sicherung | 5 | Einheit |
8 | Drucken Sie Papier | 2 | Einheit |
9 | Handbuch | 1 | Einheit |
10 | Fabrik prüfbericht | 1 | Einheit |
III. Technisches Merkmal
- Die Daten sind genau, da diese Strom-, Spannungs- und Wellenformdaten direkt von der Hochspannungsseite abgetastet werden.
- Es hat Überspannungsschutzfunktion. Wenn die Ausgangsspannung den eingestellten Grenzwert überschreitet, schaltet das Gerät mit einer Einwirkzeit von weniger als 20 ms ab.
- Es hat Überstromschutzfunktion. Sie schaltet ab, wenn der Strom auf der Hochspannungsseite den eingestellten Wert überschreitet und die Einwirkungszeit weniger als 20 ms beträgt. Und es schaltet ab, wenn der Strom den Nennstrom auf der Niederspannungsseite mit einer Einwirkungszeit von weniger als 20 ms überschreitet.
- Ein eingebauter Schutzwiderstand und somit kein weiterer Außenwiderstand erforderlich;
- Es nimmt eine Hoch- und Niederspannungsregelung mit Gegenkopplungsregelung an, so dass die Spannung aufgrund einer inhärenten Kapazität nicht ansteigt.
IV. Universelle technische Daten
- Ausgangsfrequenz: 0,1 Hz, 0,05 Hz, 0,02 Hz
- Messgenauigkeit: 3%
- Positive und negative Spannungsspitzenfehler: ≤ 3%
- Spannungswellenformverzerrung: ≤ 5%
- Gebrauch zustand: innen und außen; Temperatur: -10 ° C + 40 ° C
- Luftfeuchtigkeit: ≤ 85% rF
- Leistung: AC50Hz, 220V ± 5%
V. Optioonales Modell und Testbereich:
| Modell | Nennspannung | Ladefähigkeit | Gewicht | Anwendung |
| VLF-30 | 30 kV (Höchstwert) | 0,1 Hz, ≤ 1,1 uF | Controller: 4㎏ Aufstiegsausrüstung: 25㎏ Dimension: 323 * 174 * 323 | 10 kV Kabel, Generator usw. |
| 0,05 Hz, ≤ 2,2 uF | ||||
| 0,02 Hz, ≤5,5 uF | ||||
| VLF-40 | 40 kV (Höchstwert) | 0,1 Hz, ≤ 1,1 uF | Controller: 5㎏ Aufstiegsausrüstung: 30㎏ Dimension: 357 * 208 * 343 | 13,8 kV Kabel, Generator usw. |
| 0,05 Hz, ≤ 2,2 uF | ||||
| 0,02 Hz, ≤5,5 uF | ||||
| VLF-50 | 50 kV (Höchstwert) | 0,1 Hz, ≤ 1,1 uF | Controller: 6㎏ Aufstiegsausrüstung: 45㎏ Dimension: 357 * 210 * 365 | 15,75 kV Kabel, Generator usw. |
| 0,05 Hz, ≤ 2,2 uF | ||||
| 0,02 Hz, ≤5,5 uF | ||||
| VLF-60 | 60 kV (Höchstwert) | 0,1 Hz, ≤ 1,1 uF | Controller: 6㎏ Aufstiegsausrüstung: 50㎏ Dimension: 357 * 220 * 370 | 18 kV Kabel, Generator usw. |
| 0,05 Hz, ≤ 2,2 uF | ||||
| 0,02 Hz, ≤5,5 uF | ||||
| VLF-80 | 80 kV (Höchstwert) | 0,1 Hz, ≤ 1,1 uF | Controller: 8㎏ Aufstiegsausrüstung: 90㎏ Dimension: 357 * 240 * 390 | 35 kV Kabel, Generator usw. |
| 0,05 Hz, ≤ 2,2 uF | ||||
| 0,02 Hz, ≤5,5 uF |
HINWEIS: Test Voltage Standard
1.Zum Kabeltest
Prüfspitzenspannungsformel: Ｕmax ＝ 3Ｕ 0 ,
Ｕ 0 ＝ Einphasige Nennspannung des Kabels
Testzeit: 60 Minuten
2. Für Generatorstator
Ｕ Test ＝ 1.414 * βKＵ 0 ,
U Test ---- 0,1 Hz Spitzentestspannung (kV);
β ------- 0,1 Hz und 50 Hz Spannungsäquivalenzfaktor, normalerweise 1,2;
K ------ Normalerweise nehmen Sie 1,3 bis 1,5, in der Regel 1,5;
Uo ----- Generatorstatorwicklungen Nennspannung (kV) ;:
