Transformatorkapazität und Tan-Delta-Testausrüstung Dielektrischer Verlust und Kapazität

Transformatorkapazität und Tan-Delta-Tester, automatischer Tan-Delta-Tester, dielektrischer Verlust und Kapazität

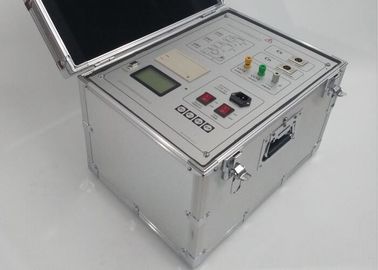

I. Produktbeschreibung

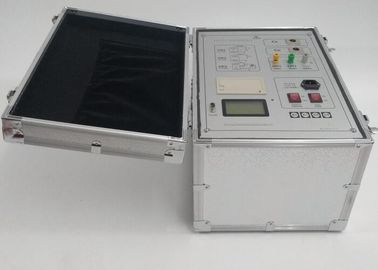

Modell FKGST Automatic 10KV Capacitance (Automatische 10KV-Kapazität) ＆ Dissipation Factor Test Set (Verlustfaktor-Test-Set) dient zur Messung des Verlustfaktors (PF) an Orten mit starken Störungen wie Kraftwerken oder Umspannwerken. Es kann auch im Labor für hochgenaue Tests verwendet werden. Das Messgerät ist in einem Design zusammengefasst: einschließlich digitaler Präzisionsbrücke, Netzteil, Referenzkondensator (CN), Aufwärtstransformator und anderen elektronischen Schaltkreisen. Es verwendet auch Frequenzverschiebungstechnologie, FFT (Fast Fourier Transform Algorithmus) und digitale Filterung. Beim Start wird es automatisch ausgeführt und gibt die Ergebnisse auf dem LCD-Display aus und druckt sie automatisch aus.

Der FKGST-Tan-Delta-Tester (Verlustfaktor) besteht aus einer Leistung mit variabler Frequenz, einer Tan-Delta-Brücke, einem Prüftransformator und einem Standardkondensator im Tester. Eine Leistung mit variabler Frequenz kann fünf Arten von Frequenzen erzeugen: 45 Hz, 50 Hz, 55 Hz, 60 Hz und 65 Hz, unter denen ein Test durchgeführt werden kann. Die in diesem Tester angewandte Technik mit variabler Frequenz kann eine hohe Genauigkeit in Umgebungen mit starken Interferenzen gewährleisten.

II. Testprinzip

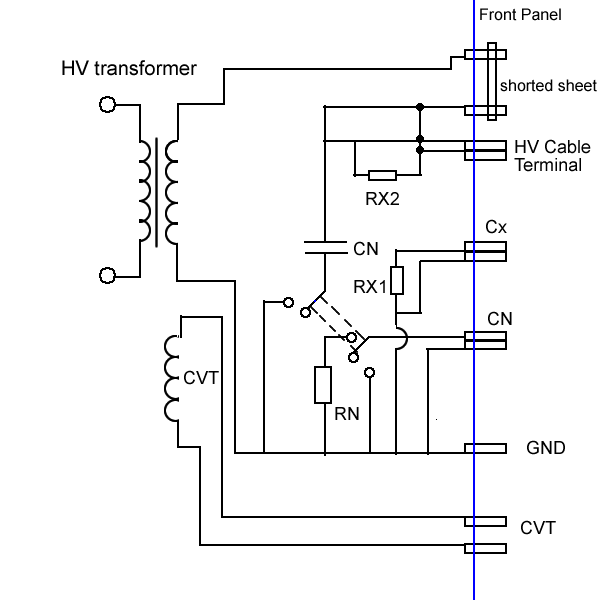

Abb. 1 Schaltplan der Hauptstromversorgung

RX1 --- Probenahmewiderstand bei ungeerdeter Probenmessung

RX2 --- Probenahmewiderstand bei der Messung von geerdeten Prüflingen

CN --- Standardkondensator

RN --- Abtastwiderstand des Referenzsignals

CVT --- Spannungsausgangsklemme bei CVT-Messung mittels Selbsterregung.

III. Technische Parameter

1. Kapazitätsbereich: Interne HV: 3 pF - 60000 pF / 10 kV; 60 pF - 1 μF / 0,5 kV

2. Testgenauigkeit: Cx: ± (Ablesung × 1% + 1pF)

   tgδ: ± (Lesen × 1% + 0,00040)

3. Externe HV: 3 pF - 1,5 pF / 10 kV; 60pF - 30μF / 0
4. Auflösung: Maximal 0,001 pF, 4 gültige Zahlen.
5. tgδ-Bereich: unbegrenzt, 0,001% Auflösung, automatische Erkennung von Kapazität , Induktivität und Widerstand von drei getesteten Artikeln.
6. Prüfstrombereich: 10μA - 1 A
7. Interne HV: Einstellspannungsbereich : 0,5 - 10 kV
8. Maximaler Ausgangsstrom: 200mA
9. Buck-Bust-Methode: Stufenlose Regulierung
10. Testfrequenz : 45 , 50 , 55 einzelne Frequenz 45 / 55Hz automatische doppelte variable Frequenz
11. Externe HV: Bei UST beträgt der maximale Teststrom 1A und die Netzfrequenz oder variable Frequenz 40-70 Hz
12. Im Fall von GST beträgt der maximale Teststrom 10 kV / 1A und die Netzfrequenz oder variable Frequenz 40-70 Hz
13. CVT selbsterregender Niederspannungsausgang: Ausgangsspannung 3 - 50V, Ausgangsstrom 3 - 30A
14. Messdauer: ca. 40s, abhängig von der Messmethode
15. Eingangsstromversorgung: 180V - 270VAC, 50Hz / 60Hz ± 1%, Versorgung durch Wechselstrom oder Generator
16. Computerschnittstelle: Standard RS232-Schnittstelle
17. Drucker: Mini-Thermodrucker WH-A7
18. Umgebungstemperatur: -10 ℃ - 50 ℃
19. Relative Luftfeuchtigkeit: <90%
20. Gesamtabmessung : 460 × 360 × 350 mm
21. Gewicht : 28 kg

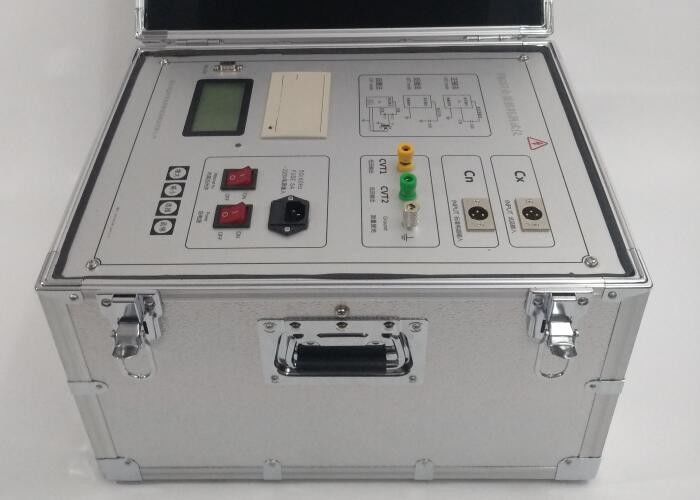

III. Aufbau:
