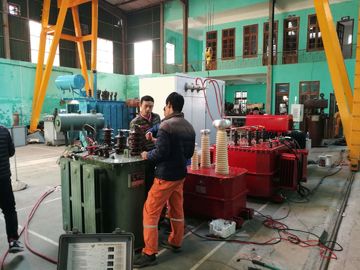

Vollautomatischer integrierter Transformatorprüfstand, Leistungstransformatorprüfsystem

Integrierter Prüfstand für vollautomatische Transformatoren, umfassende Testsysteme für Leistungstransformatoren

I. Produktbeschreibung und Anwendung

Vor und nach der Herstellung oder Wartung des Leistungstransformators sind die erforderlichen Rutinqualitätsprüfungen und -prüfungen durchzuführen.

Umfassende Testsysteme für Leistungstransformatoren wurden für die oben genannten Testzwecke entwickelt und verwendet. Entsprechend den unterschiedlichen Anforderungen der Prüflinge im Auftrag des Kunden wird eine umfassende und modulare Software mit SPS-Computer verwendet und der zusätzliche Stromzähler, Spannungszähler und Leistungszähler werden zu einem Einkörperprüfstand, verbesserter Prüfeffizienz, Anwendbarkeit und Prüfung Richtigkeit. Es kann automatisch einen Testbericht erstellen und speichern und den Bericht über einen externen Drucker ausdrucken.

Die Testsysteme können die Testgegenstände wie folgt fertigstellen:

1.1 Hauptprüfelemente im System

• Prüfung der Transformator-Leerlaufcharakteristik;
• Prüfung der Transformatorlastkennlinie;
• Netzfrequenz Wechselspannungsfestigkeitstest;
• dreifach frequenzinduzierte Spannungsfestigkeitsprüfung;
• Transformator Oberschwingungsprüfung;
• Transformator DC-Widerstandstest;
• Transformatorverhältnis, Gruppe, Fehlertest;
• Transformator-Temperaturanstiegstests.

1.2 Unterstützte Testobjekte außerhalb des Systems

• Transformator-Isolationswiderstand, Absorptionsverhältnis, Polarisationsindex-Test;
• Transformator-Isolieröl-Analysesystem;
• Dielektrizitätsverlusttest des Transformators;
• Teilentladungsprüfungen;
• Umgebungstemperatur- und Luftfeuchtigkeitsprüfung.

1.3 Anpassungsfähigkeit zum Testen des Leistungstransformators

• Kapazität: 360000 kVA und darunter
• Spannungspegel: 500 kV, 330 kV, 220 kV, 110 kV, 35 kV / 10 kV, Einphasen-Dreiphasen-Leistungstransformatoren
• Unversale Testgenauigkeit und Reichweite wie in der folgenden Tabelle angegeben

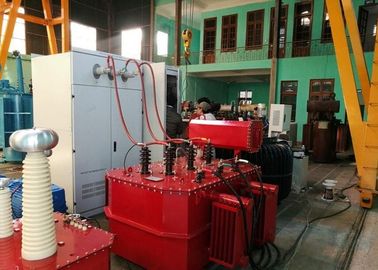

II. Das Testsystem besteht aus drei Hauptteilen

Überwachungsstationen mit integriertem Prüfsystem für Transformatoren (oder Bezeichnungen für Überwachungs- und Probenahmeschrank);

Steuerschrank für das integrierte Prüfsystem des Transformators (oder Zusatzsteuerschrank );

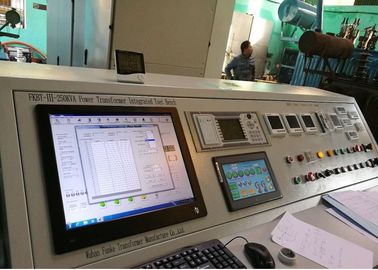

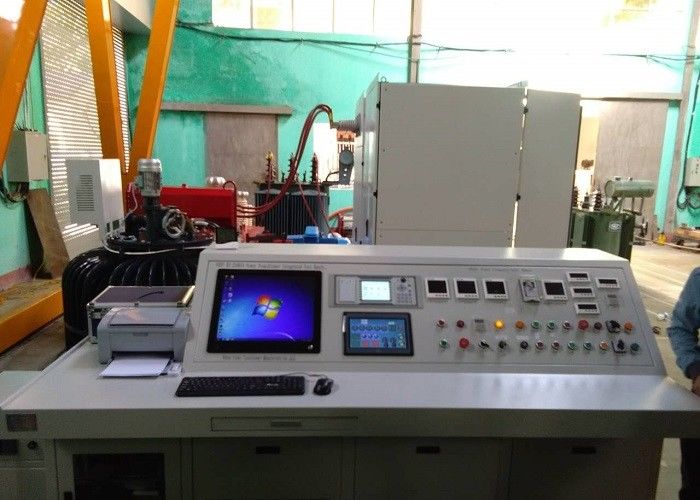

Betriebsplattform des integrierten Prüfsystems des Transformators (oder Bezeichnung Prüfstand);

III. Universelle Struktur- und Funktionsmerkmale

• Das System übernimmt den automatischen Betrieb des Computers und behält die manuelle Betriebsfunktion bei. Es kann die Maus oder den Touchscreen verwenden, um den Test abzuschließen. Die Testdaten können nach Abschluss des Tests automatisch in den Testbericht hochgeladen werden. Die ursprünglichen Testdaten können automatisch abgerufen werden durch einfache Eingabe der Datennummer.
• Automatische Auswahl des Hoch- und Niederspannungsstroms und -spannungsgetriebes nach den Grundparametern des Eingangstransformators (Kapazität, Hoch- und Niederspannungsseite) über die Tastatur;
• Automatisches Schaltgetriebe (keine manuelle Taste erforderlich) und automatisches Schalten;
• Der automatische Hubregler und die automatische Geschwindigkeitsregelung für den Nennstrom oder die Nennspannung stoppen automatisch.
• Automatische anormale Strom-, Spannungsschutz- und Alarmanweisungen;
• Die automatische Datenerfassung und das automatische Speichern der Daten stellen die Ausgangszustandsmaschine automatisch wieder her.
• Werksprüfbericht für automatisches Drucken.
• Alle Überwachungsparameter und das Vektordiagramm werden gemäß internationalen Standards auf demselben Bildschirm angezeigt
• Nehmen Sie einen hochgenauen Leistungsanalysator an, um die Messgenauigkeit sicherzustellen. Der Leistungsanalysator wird von unserer Firma entwickelt und wurde erfolgreich von uns selbst entwickelt und arbeitete zwei Jahre lang im chinesischen nationalen Qualitätsprüfzentrum für Transformatoren.
• Das System verfügt über Software, Hardware, Systemverriegelung und andere Mehrfachschutzfunktionen. Es übernimmt das Split-Body-Design und das separate Design des Steuerstromkreisteils von Primär und Sekundär.
• Der Spannungsregler verwendet die Technologie mit variabler Frequenz, um eine willkürliche Anpassung der Motordrehzahl zu realisieren. Dadurch werden die Arbeitseffizienz und die Genauigkeit der Testdaten erheblich verbessert.
• Das System kann einen 31-fachen Oberschwingungsanalyse-Test durchführen. .

VI.Anwendung des Modells FKBT-III-250KVA (zum Beispiel)

4.1.Das System wird für die Prüfung von Leistungstransformatoren verwendet, geprüfte Transformatorspezifikation. ist wie folgt:

• Getestete Leistung: 2500 kVA und darunter
• HV-seitige Nennspannung: 35 kV, 22 kV
• LV-seitige Nennspannung: 0,4 ~ 6 kV
• Die maximale Impedanz: nicht mehr als 8%

4.2 Das System hat folgende Testfunktionen:

4.3 Referenzstandard

4.4. Die Konfiguration und der Lieferumfang für den Export
