Prüftechnik für Dreifachfrequenz-Leistungstransformatoren IEC60076-3-2013 Standard

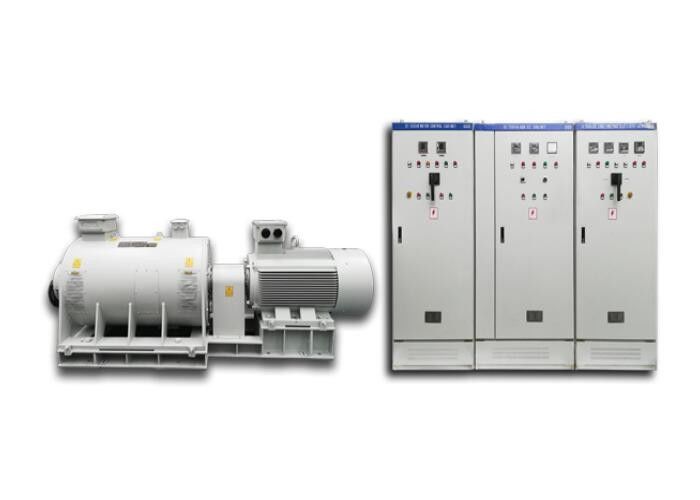

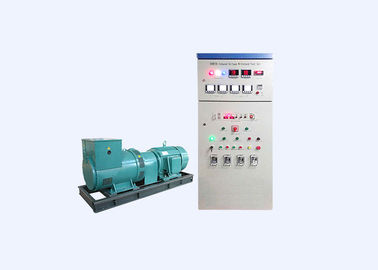

Spannungsfestigkeitsprüfgerät für Leistungstransformatoren der Triple Frequency Power Generation Group

I. Produktbeschreibung:

Die Spannungsfestigkeitsprüfung (IVWT), auch als Überspannungsfestigkeitsprüfung (ACSD, ACLD, DVDF) bezeichnet, ist eine der wichtigsten dielektrischen Prüfungen von Leistungstransformatoren. Gemäß IEC60076-3-2013 ist eine routinemäßige Prüfung und Abnahmeprüfung nach der Installation erforderlich für abobe 110KV Leistungstransformator.

Das Prüfgerät der Serie IVWT für Induktionsspannungsfestigkeit wurde für die Prüfung der Induktionsspannungsfestigkeit von Leistungstransformatoren der Klasse 132KV entwickelt. Das Prüfgerät bietet einen variablen doppelten Spannungsausgang bei doppelter oder dreifach konstanter Frequenz mit einphasiger oder dreiphasiger Spannung, um die Isolationsleistung des Transformators zwischen zu prüfen Windungen von Spulen, Schicht zu Schicht. seine Synchrongeneratorausgangsfrequenz 150Hz. Einphasen- oder Dreiphasenausgang kann am Bedienfeld geändert werden

II. Hauptkomponenten des Test-Sets

1. Drehstrom-Asynchronmotor, Nennfrequenz 380 V, 50 Hz, einteilig
2. 3-phasiger Synchrongenerator, Nennfrequenz 150Hz, einteilig

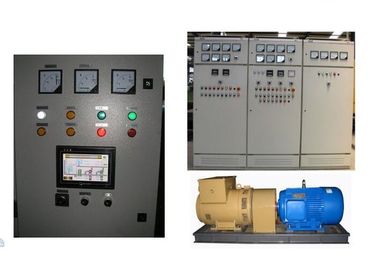

3. Steuer- und Erregerschrank, einteilig.

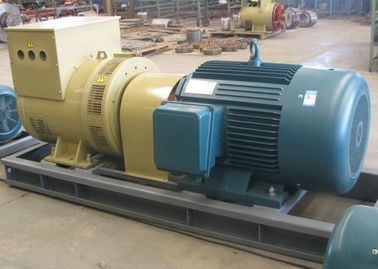

4. Der Motor und der Generator befinden sich auf demselben Sockel und sind mit Stahlkupplungen verbunden.

III. Arbeitsprinzip

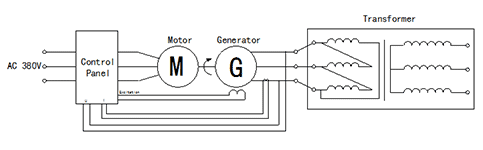

Während dieser Motor den Synchrongenerator bis zur Nenndrehzahl antreibt, wird der von der Gleichstromerregungsleistung abgegebene Erregerstrom in die Generatorrotorspule eingegeben. Da der Rotor des Generators läuft, gibt der Generator Wechselstrom aus. Ausgangsspannungsänderung mit Änderung des Erregerstroms.

IV. Generatorstruktur

Tatsächlich bestehen die Generatoren aus einem Synchrongenerator und einer Gleichstromerregungsversorgung.

Gleichstromversorgung liefert den Gleichstrom / Erregerstrom an den Generatorrotor, Erregerstrom und Erregerspannung können ebenfalls angezeigt werden.

V. Universelle Produkteigenschaften:

1.Konform mit IEC60076-3-2013

2. Digital DC Erregungsstromversorgung.

3. Ausgang: Konstante Frequenz 150 Hz, variable Spannung AC 30 - 800 V oder AC 110 - 1100 V

4. Messung & Anzeige:

4.1 Eingangsspannung, Eingangsstrom, Eingangsfrequenz, Genauigkeit 0,2%;

4.2 Ausgangsstrom (einphasig / dreiphasig), Ausgangsspannung (einphasig / dreiphasig), Ausgangsfrequenz, Genauigkeit 0,2%

4.3 Erregungsstrom, Erregungsspannung, Zeitsteuerung

4.4 Anzeige: Leistung, Null, Überspannung, Überstrom, ein- / dreiphasig, Motorstart, Motorstopp,

4.5 Bedientasten: Motorstart, Motorstopp, Erregung auf, Erregung ab, Notfall

5. Die Testdauer kann durch die Zeitsteuerung voreingestellt werden.

6. Startmodus für Motor: Stern-Dreieck

7. Richtung des Motors: im Uhrzeigersinn.

8. Generatoranschluss: Stern für Dreiphasenausgang und offenes Dreieck für Einphasenausgang

9. Schutz:

9.1 Erregerstromversorgung: Nullverriegelt für Erregerstrom;

9.2 Generator: Überstrom für Phase A, B, C auf der Generatorseite und Überstromwerte können eingestellt werden; Überspannungsschutz für A-Phase auf der Generatorseite;

9.3 Motor: Überstrom, Überlast;

VI. Optionales Modell und Hauptparameter
