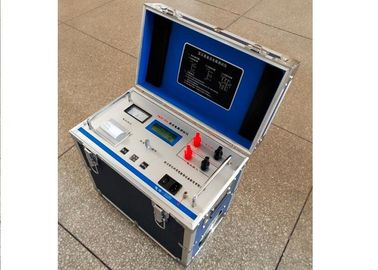

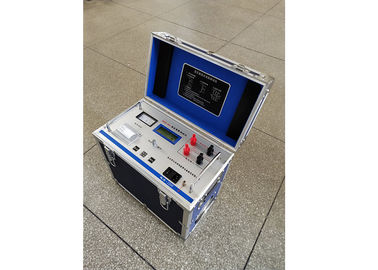

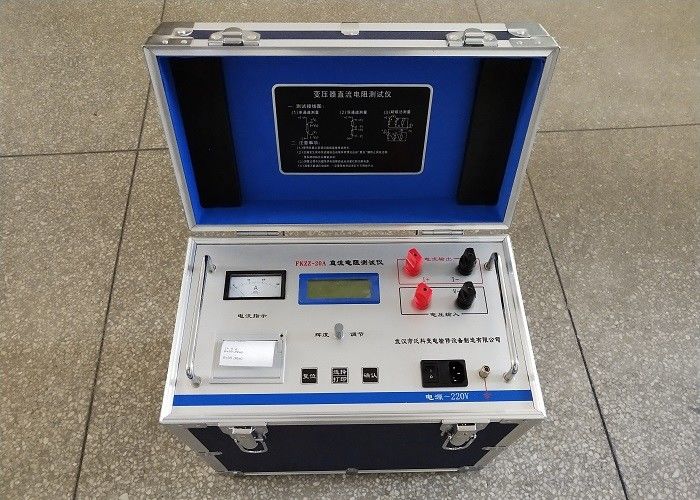

Automatische Temperaturanstiegs-Testgerät-Doppelkanal-Gleichstrom-Widerstandsprüfung des Transformators

Leistungstransformator-Doppelkanal-DC-Widerstandstester, Temperaturanstiegstest, automatischer Test

I. Produktbeschreibung und Anwendung

Die Prüfung des Gleichstromwiderstands von Transformatoren ist einer der wichtigsten Prüfpunkte im Rahmen der Werksprüfung, der Installation und der Übergabe von Fertig- und Halbzeugen bei der Herstellung von Transformatoren und im Rahmen der vorbeugenden Prüfung im Bereich der elektrischen Energie kann sie Herstellungsfehler wirksam aufdecken wie Lockerheit, Litzenmangel und unterbrochene Linie bei der Materialauswahl, Schweiß- und Verbindungsteil der Transformatorspulen und die verborgene Gefahr, die nach dem Laufen besteht.

Um die Forderung nach einer schnellen Messung des Gleichstromwiderstands des Transformators zu erfüllen. Unsere Firma hat eine neue Generation von Gleichstrom-Widerstandstestern entwickelt, die ihre eigenen technischen Vorteile nutzen. Unter Verwendung der brandneuen Netzteiltechnologie der dritten Generation hat es ein kleines Volumen, ein geringes Gewicht und einen großen Ausgangsstrom usw.

Die gesamte Maschine wird von einem Ein-Chip-Mikrocomputer (SCM) gesteuert, die gesamte Maschine führt automatisch eine Selbstinspektion, Datenverarbeitung und -anzeige usw. durch und verfügt über automatische Entladungs- und Entladungsanzeigefunktionen. Das Gerät hat eine hohe Genauigkeit und einfache Bedienung, es kann eine schnelle Messung des Gleichstromwiderstands des Transformators realisieren.

II. Eigenschaften

1. Der Tester hat einen hohen Ausgangsstrom (maximal 20A) und eine hohe Ladespannung (kann 50V ausgeben).
2. Es hat einen weiten Messbereich (0Ω-40KΩ) und kann alle induktiven Gleichstromwiderstände von Transformatoren und Messwandlern usw. messen.
3. Die Maschine verfügt über die automatische Magnetunterstützungsfunktion und nutzt die Hoch-Niederspannungs-Saitenanregung zum Testen der Wicklungen des fünfbeinigen Niederspannungs- und Eckverbindungstransformators YND11 mit großem Eisenkern. Intern verbindet der Tester die Wicklungen automatisch entsprechend den ausgewählten Phasen, um eine schnelle und korrekte Messung der Niederspannungswicklungen zu realisieren. Es kann die Anforderung an die Zeit während des Temperaturanstiegstests des Transformators erfüllen, mit zwei Kanälen für Messung, Echtzeitabtastung und Ausdruck, wodurch der Temperaturanstiegstest einfach und bequem wird.
4. Es hat Schutzschaltung und hohe Zuverlässigkeit perfektioniert. Mit einem großen Farbbildschirm, um die angezeigten Daten gut lesbar zu machen.
5. Der Tester verfügt über einen ewigen Kalender, die Speicherung von 100 Datensätzen und eine automatische Temperaturberechnung usw. Beim Herunterfahren gehen keine Daten verloren. Es ist auch mit der U-Disk-Schnittstelle zum Exportieren von Daten zur Überprüfung ausgestattet.
6. Es verfügt über eine RS485-Kommunikationsschnittstelle, die mit der Steuerungssoftware des oberen Rechners zusammenarbeiten kann. Es kann Fernbedienung und Messung realisieren.
7. Das Gerät kann die Entmagnetisierung automatisch durchführen, wodurch die Remanenz des Transformators verringert und die Schwierigkeiten beim Schließen vermieden werden.
8. Das Gerät verfügt über eine Schutz- und Alarmfunktion gegen falsches Anschließen der AC380V-Stromversorgung. Dadurch werden Schäden aufgrund von Fehlbedienungen verringert.
9. Es besitzt auch Eigenschaften wie breite anwendbare Temperaturen, hohe Genauigkeit, Bebensicherheit, Entstörung, hohe Stabilität und Tragbarkeit. Es hat einen akustischen Alarm für die Entladung und klare Entladungsanzeigen, diese Funktion kann auch Fehlbedienungen reduzieren.

III. Technische Parameter

Spannung 1.Output: 50V

Gang des Stroms 2.Test: 20A, 10A, 3A, 1A, 15mA

3. Testbereich bei jedem Gang:

20A: 0Ω ~ 2Ω

10A: 0,002 Ω ~ 4 Ω

3A: 0,006 Ω ~ 13 Ω

1A: 0,02 Ω ~ 40 Ω

15 mA: 30 Ω ~ 4 kΩ

4. Testgenauigkeit: 0,2% ± 0,0002 mΩ

5. Mindestauflösung: 0,0001 mΩ

6. Eingangsleistung: AC220V ± 10% ； 50Hz ± 1Hz

7. Arbeitstemperatur: -20 ℃ -40 ℃

8. Relative Luftfeuchtigkeit: ≤90% rF, keine Feuchtigkeitskondensation
