I. Produktbeschreibung und Anwendung

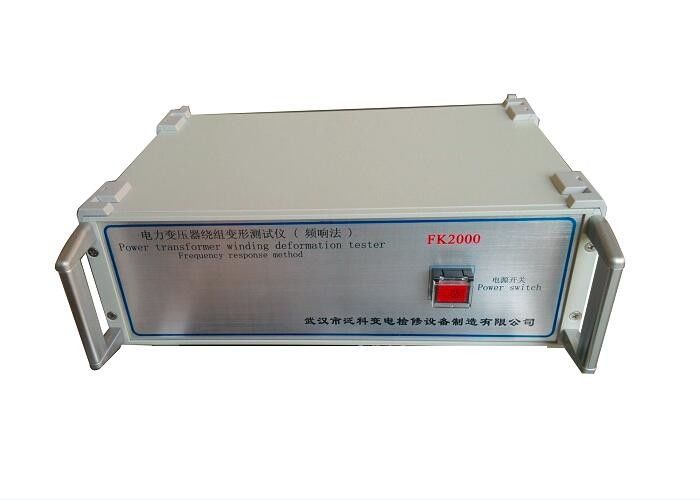

Der Frequenzganganalysator FK-2000 wird zur Verformungsanalyse von Leistungstransformatorwicklungen verwendet. Der Analysator dient zur Bestimmung des Änderungsgrades der inneren Wicklungen des Transformators. Die Frequenzanalyse basiert auf dem Änderungsbetrag, der Größe und dem Bereich, die die Änderung und die Tendenz der Frequenzgangänderung beeinflussen, die aus den Antwortänderungen in verschiedenen Frequenzbereichen der internen Wicklungsparameter des Transformators quantisiert werden. Anhand des Messergebnisses können Sie feststellen, ob der Transformator schwer beschädigt wurde und ob eine umfassende Überholung erforderlich ist. .

II. Produkte Schlüsselwörter

• Transformatorwicklungs-Verformungstester
• Frequenzganganalysator
• FRA Tester
• Frequenzganganalysatoren für Leistungstransformatoren
• SFRA-Testset für Leistungs- und Autotransformatoren

III. Eigenschaften

1. Erfassung und Steuerung mit einem hochintegrierten Hochgeschwindigkeitsmikroprozessor.
2. USB-Schnittstelle für die Kommunikation zwischen Laptop und Instrument.
3. Drahtlose Bluetooth-Schnittstelle (optional) zwischen Laptop und Instrument.

4. Die Hardware verwendet die dedizierte digitale Hochgeschwindigkeits-Scantechnologie DDS (USA), mit der Fehler wie Wicklungsverzerrung, Verdickung, Verschiebung, Verkippung, Kurzschlussverformung zwischen den Windungen und Kurzschluss zwischen den Phasenkontakten genau diagnostiziert werden können.
5. Hochgeschwindigkeits-Zweikanal-16-Bit-A / D-Abtastung (im Feldtest den Stufenschalter bewegen, und die Wellenkurve zeigt eine offensichtliche Änderung).
6. Die Signalausgangsamplitude wird per Software eingestellt und der Spitzenwert der Amplitude beträgt ± 10V.
7. Der Computer analysiert automatisch die Testergebnisse und generiert elektronische Dokumente (Word).

8. Das Instrument verfügt über zwei Messfunktionen: lineare Frequenzabtastmessung und Segmentfrequenzabtastmessung, die mit dem Messmodus von zwei technischen Gruppen in China kompatibel sind.

9. Die Amplituden-Frequenz-Eigenschaften stimmen mit den nationalen technischen Spezifikationen für den Amplituden-Frequenz-Eigenschaften-Tester überein. Die X-Koordinate (Frequenz) verfügt über eine lineare Indexierung und eine logarithmische Indexierung, sodass Sie die Kurve mit einer linearen Indexierung und einer logarithmischen Indexierung ausdrucken können. Der Benutzer kann entweder nach den tatsächlichen Bedürfnissen wählen.
10. Automatisches Testdatenanalysesystem.
10.1 Vergleich zwischen A, B, C-Phasen beim Wicklungsähnlichkeitsvergleich und
Die Analyseergebnisse sind:
① ausgezeichnete Konsistenz
② gute Konsistenz
③ schlechte Konsistenz
④ eher schlechte Konsistenz

10.2 Vergleichen Sie die Verformung der Wicklung, indem Sie die Originaldaten aufrufen und mit den aktuellen Daten derselben Phase, nämlich AA, BB, CC, vergleichen. Die Analyseergebnisse lauten:
① normale Wicklung
② leichte Verformung
③ mäßige Verformung
④ starke Verformung

11. Word-Dokumente können zum Speichern und Drucken automatisch generiert werden.

12. Das Gerät kann die technischen Anforderungen der Elektrizitätsnorm DL / T911-2004 "Analyse des Frequenzgangs der Transformatorwicklungsdeformation" vollständig erfüllen.

VI. Technische Parameter

1. Scan-Modus:

1.1. Messbereich für lineare Scanverteilung: (10 Hz) - (10 MHz) 40000 Scanpunkte, Auflösung 0,25 kHz, 0,5 kHz und 1 kHz

1.2. Segmentfrequenz-Scan-Messverteilung: Frequenz-Scan-Messbereich: (0,5 kHz) - (1 MHz), 2000 Scanpunkte;

• (0,5 kHz) - (10 kHz)
• (10 kHz) - (100 kHz)
• (100 kHz) - (500 kHz)
• (500 kHz) - (1000 kHz)

2. Andere technische parameter

2.1. Amplitudenmessbereich: (-120 dB) bis (+20 dB)
2.2. Genauigkeit der Amplitudenmessung: 0,1 dB
2.3. Genauigkeit der Abtastfrequenz: 0,01%
2.4. Signaleingangsimpedanz: 1MΩ
2.5. Signalausgangsimpedanz: 50Ω
2.6. Signalausgangsamplitude: ± 20V
2.7. Prozent Testwiederholung: 99,9%
2.8. Abmessungen der Messgeräte (LxBxH) 300X340X120 (mm)
2.9. Aluminiumgehäuse des Instruments (LxBxH) 310X400X330 (mm)

2.10. Gesamtgewicht: 10kg

IV. Andere Vorteile

1. Besteht aus dem Messteil und der Analysesoftware.

Der Messteil wird von einem Hochgeschwindigkeits-Mikrocontroller gesteuert, der aus Signalerzeugungs- und Signalmesskomponenten besteht. Der Messteil ist über eine kabellose Bluetooth-Schnittstelle mit den Tablet-Computern verbunden, ohne dass eine Verkabelung erforderlich ist, und über eine USB-Schnittstelle mit den Tablet-PCs oder Laptops.

2. Im Test muss nur die Verbindungssammelschiene des Transformators entfernt werden, aber die Transformatorabdeckung muss nicht angehoben werden und der Transformator muss nicht zerlegt werden.

3. Das Instrument verfügt über eine lineare Frequenzabtast-Messfunktion für eine Vielzahl von Frequenzen mit Abtastfrequenzen von bis zu 10 MHz bei einem Abtastintervall von 0,25 kHz, 0,5 kHz und 1 kHz, um eine genauere Analyse der Verformung des Transformators zu ermöglichen.
4. Sehr intelligent, benutzerfreundlich, mit automatischer Bereichsanpassung, automatischer Abtastfrequenzanpassung und anderen Funktionen.

5. Die Software läuft auf der Windows-Plattform, die mit dem Windows98 / 2000 / winXP / Windows7-System kompatibel ist und dem Benutzer eine bequemere und einfachere Verwendung der Anzeigeoberfläche bietet.
6. Es bietet eine vergleichende Analyse der Verlaufskurve, die mit mehreren Verlaufskurven zur Beobachtung geladen werden kann, aus denen Sie eine beliebige bestimmte Kurve für die Analyse auswählen können.

7.Ausgestattet mit Expertenanalyse und intelligentem Diagnosesystem, das den Zustand der Transformatorwicklungen automatisch diagnostizieren kann. Es kann automatisch die Parameter jeder der sechs gleichzeitig geladenen Kurven berechnen, um die Verformung der Wicklung zu diagnostizieren und die diagnostischen Schlussfolgerungen als Referenz zu geben.

8. Die Software verfügt über eine Energieverwaltungsfunktion und berücksichtigt vollständig die Bedürfnisse des Feldeinsatzes. Die Umgebungsbedingungen werden automatisch gespeichert, um die Grundlage für die Diagnose der Verformung der Transformatorwicklung zu bilden. Die gemessenen Daten werden automatisch mit Farbdruckfunktionen gespeichert, um dem Benutzer das Drucken des Testberichts zu erleichtern.

9. Die Software ist offensichtlich benutzerfreundlich, da die meisten Messbedingungen optional sind und die detaillierten Parameter des Transformators zu Diagnosezwecken gespeichert werden und keine Eingabe in das Feld erforderlich ist. Informationen können später hinzugefügt oder geändert werden, was die Verwendung erleichtert.

10. Die Software verfügt über ein hohes Maß an Intelligenz. Nachdem das Eingangssignal angeschlossen und die Bedingungsparameter eingestellt wurden, können Sie alle Messungen durchführen und jederzeit die historische Wellenformkurve in den Messungen öffnen, um die Messung zu vergleichen, zu beobachten und zu stoppen.

11. Die für die Messung jeder Phase erforderliche Zeit beträgt weniger als 60 Sekunden. Für einen Leistungstransformator mit hohen, mittleren und niedrigen Wicklungen (Kapazität, Spannungspegel sind nicht begrenzt) benötigt die Messung der Wicklungsverformung nur eine Gesamtzeit von nicht mehr als 10 Minuten.

12. Beim Messen von Transformatoren können die Arbeiter die Signaleingangs- und -ausgangsleitungen frei verlegen, was keinen Einfluss auf die Messergebnisse hat. Die Arbeiter können auf dem Öltank des Transformators bleiben, ohne herunterzukommen, um die Arbeitsintensität zu verringern.
