PD-freie Hochspannungsprüfsysteme, Teilentladungsmessgeräte
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Messgrundlage: | Netzfrequenz-Test-Transformator-Stromkreis | Prüfnorm: | IEC60060-1: 2010 |
|---|---|---|---|
| Max.Capacity: | 300KVA | Max. Spannung: | 600KV |
| Nutzung: | Test Wechselstroms Hipot in der Fabrikqualitätsinspektion für Transformatoren, Gas-Isolierschaltanla | Komponente:: | Steuerpult, Spannungs-Regler, Zylinder-Typprüfungs-Transformator-, Schutzwiderstand und Spannungs-Te |
| Prüfen Sie Frequenz: | 50Hz oder 60Hz | Arbeitszyklus: | 60mints oder gemacht durch Auftrag |
| Prüfen Sie Genauigkeit: | Kein weniger als 1,0% | Ausgangssignal: | reine Sinuswelle |
| Ausrüstungsbeschreibung: | Freier Entwurf PD, reiner Netzfrequenztest, Zylinder-Typprüfungs-Transformator, einfaches instllatio | ||
| Markieren: | Verteilungstransformatorprüfgerät,Transformatorprüfsystem |
||
PD-freie AC-Spannungsfestigkeitsprüfsysteme mit Zylindertrafo, Teilentladungsmessung
I. Produktbeschreibung und Anwendung:
PD-freie AC-Spannungsfestigkeitsprüfsysteme mit Zylindertransformator werden zum Prüfen elektrischer Hochspannungsprodukte und -komponenten in der HV-Prüfhalle verwendet, z. B. HV-Kabel, Leistungstransformatoren, gasisolierte Schaltanlagen, Durchführungen, Ableiter und Isolationsmaterialien.
Mit einem breiten Anwendungsbereich kann es normalerweise im Rahmen von Routinetests zur Qualitätsprüfung von Hochspannungsprodukten eingesetzt werden, einschließlich Spannungsfestigkeitsprüfung bei Wechselstrom, PD-Erkennung und Kabeldauertest. Diese Systeme eignen sich besonders für Tests, die eine stabile Spannung erfordern, auch wenn Die Last ändert sich unter Spannung (Korona-, Nass- und Verschmutzungstests) oder wenn die Last induktiv ist (induktive Spannungswandler). Der Spannungsteiler des Systems verfügt über einen Koppelanschluss für das PD-Signal, durch den ein mit 2 oder 4 Kanälen ausgestatteter PD-Analysator (optional) zur PD-Erkennung für das Testobjekt realisiert werden kann.

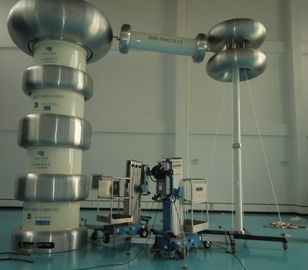

Das Modell CQSB-300KVA / 600KV verfügt über zwei stapelbare Testtransformatoren vom Zylindertyp, die in Reihe geschaltet sind, um eine Testspannung von 600KV und einen Teststrom von 0,5A auszugeben. Der Arbeitszyklus ist 60 Minuten an, 60 Minuten aus,
Bis jetzt hat dieses Test-Set viele verschiedene serialisierte Modelle für verschiedene Votage-Stand-Test-Anwendungen gebildet. Das gleiche Modell kann ein anderes typisches Modell in der folgenden Klausel sehen.
II. Hauptbestandteile:
| SN | Name der Komponenten | Typ und Spezifikation | Menge | Jedes Gewicht | Jede Dimension |
| 1 | Steuerkonsole | FKGB-300KVA | 1 Stück | 180 kg | 1200 * 420 * 820 mm |
| 2 | Elektrischer Spannungsreglerschrank | DT-300KVA | 1 Stück | 2500 kg | 1100 × 1050 × 1250 mm |
| 3.1 | Erster stapelbarer Zylindertesttransformator | CQSB-600KVA / 300KV | 1 Stück | 3000 kg | D1200 * H2800mm |
| 3.2 | Zweiter stapelbarer Zylindertesttransformator | CQSB-300KVA / 300KV | 1 Stück | 2400 kg | D1200 * H2500mm |
| 4 | Schutzwiderstand | BHR-0,5A / 600KV | 1 stück | 120 kg | D380 * L850mm |
| 5 | Spannungsteiler mit Koppelkapazität | TJF-600KV / 500pF | 1set | 200 kg | D320 * H6000mm |
| 6 | Spezielles Testzubehör | ||||
| Anmerkung: Spezielle Anforderung kann durch Auftrag gebildet werden. | |||||

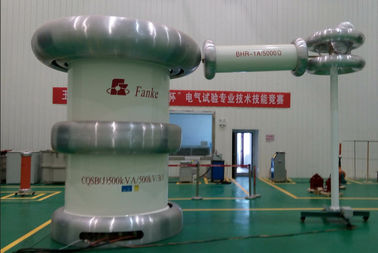

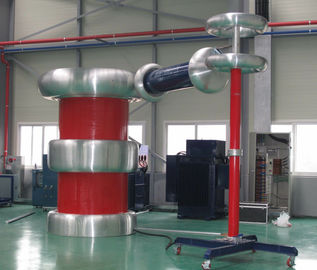

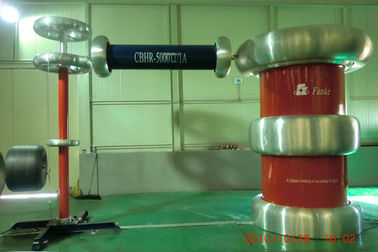

III. Testverbindungsfigur (Beispiel: Modell CQSB-500KVA / 500KV):
IV. Technologiefeature
- Bei einem reinen Netzfrequenztest bei 50 Hz oder 60 Hz ist die Ausgangsspannungsverzerrung (THD) sehr gering.
- Erfüllen Sie niedrige Anforderungen an die Teilentladungsmessung
- Modularer Aufbau zur Platzersparnis in der Prüfhalle
- Niedrige Impedanz, breiter Anwendungsbereich
- Einfache Bedienung mit computergesteuertem Messsystem
- Komplette Schutzschaltung zur Gewährleistung der Sicherheit von Personal und Ausrüstung
- Überspannungs- und Überspannungsschutz empfindlicher elektronischer Komponenten
- Besonders geeignet für Prüfungen, die eine stabile Spannung erfordern, auch wenn sich die Last unter Spannung ändert (Korona-, Nass- und Verschmutzungsprüfung) oder wenn die Last induktiv ist (induktive Spannungswandler).
V. Allgemeine technische Daten:
- Systemtestmodus: PD-freie AC-Spannungsfestigkeitsprüfsysteme mit Zylindertrafo
- Systemmodell: CQSB-300KVA / 600KV
- Eingangsstromversorgung: 380 ± 10% (einphasig), 50 Hz / 60 Hz
- Nennleistung: 300kVA
- Nennausgangsspannung: 300KV, 600KV
- Max. Prüfspannung: nicht mehr als 600 kV
- Ausgangsnennstrom: 0,5A
- Reg. Frequenzbereich: 50/60 Hz
- Ausgangsresonanzspannungswellenform: reine Sinuswelle
- Temperaturanstieg: Weniger als 65 K bei Nennstrom von 60 Minuten;
- Geräuschpegel: Nicht mehr als 65 dB
- Struktur: Öl mit Zylindertyp ausgelegt
VI. Andere optionale Komponenten
- Netzteil-Rauschfilter
- Dreifacher und fünfter Filter
- Kompensationsreaktor
- Elektronisches schnelles Überspannungsschutzgerät
- SF6 Standardkondensator ·
- Teilentladungsdetektor
VII. Anderes typisches Modell
1. Single transformator typ :
| MODELL | Nennleistung (KVA) | LV-Eingangsversorgung (KV) | Ausgangsnennspannung (KV) | Zylinder transformator dimension T × H (mm) | Gewicht (kg) |
| CQSB-1,5KVA / 50KV | 1.5 | 0,22 | 50 | φ430 * 580 | 65 |
| CQSB-2.5KVA / 50KV | 2.5 | 0,22 | 50 | 280 * 500 | 70 |
| CQSB-3KVA / 50KV | 3 | 0,22 | 50 | φ300 * 510 | 72 |
| CQSB-5KVA / 50KV | 5 | 0,22 | 50 | φ460 * 580 | 110 |
| CQSB-5KVA / 100KV | 5 | 0,22 | 100 | φ640 * 820 | 130 |
| CQSB-10KVA / 100KV | 10 | 0,22 | 100 | φ620 * 850 | 160 |
| CQSB-50KVA / 100KV | 50 | 0,4 | 100 | 725 * 1100 | 500 |
| CQSB-12KVA / 120KV | 12 | 0,38 | 120 | φ750 * 1230 | 380 |
| CQSB-15KVA / 150KV | fünfzehn | 0,38 | 150 | φ820 * 1220 | 500 |
| CQSB-20KVA / 200KV | 20 | 0,38 | 200 | 1080 * 1700 | 900 |
| CQSB-50KVA / 250KV | 50 | 0,38 | 250 | 1460 * 1520 | 1250 |
| CQSB-75KVA / 250KV | 75 | 0,38 | 250 | 1460 * 1780 | 1450 |
| CQSB-75KVA / 500KV | 75 | 0,38 | 500 | φ2000 * 4850 | 6800 |
| CQSB-100KVA / 100KV | 100 | 0,38 | 100 | 1000 * 1250 | 800 |
| CQSB-100KVA / 150KV | 100 | 0,38 | 150 | φ1410 * 1620 | 1700 |
| CQSB-100KVA / 250KV | 100 | 0,6 | 250 | 1100 * 1450 | 1550 |
| CQSB-125KVA / 250KV | 125 | 0,38 | 250 | φ1540 * 2060 | 3460 |
| CQSB-150KVA / 150KV | 150 | 0,6 | 150 | φ1420 * 1620 | 2200 |
| CQSB-2000KVA / 500KV | 2000 | 3 | 500 | 3000 * 4800 | 50000 |
2. Stapelbare zylinder transformatoren typ:
| MODELL | Nennleistung (KVA) | LV-Eingangsversorgung (KV) | Ausgangsnennspannung (KV) | Zylinder transformator dimension T × H (mm) | Gewicht (kg) |
| CQSB-10KVA / 2 * 50KV | 10 | 0,2 | 100 | φ410 * 980 | 200 |
| CQSB-25KVA / 2 * 125KV | 25 | 0,38 | 250 | 1250 * 2200 | 890 |
| CQSB-100KVA / 2 * 200KV | 100 | 0,38 | 400 | φ1580 * 3650 | 2500 |
| CQSB-150KVA / 2 * 150KV | 150 | 0,38 | 300 | φ1600 * 3200 | 3980 |
| CQSB-300KVA / 2 * 150KV | 300 | 0,38 | 300 | φ1600 * 3800 | 4280 |
| CQSB-250KVA / 2 * 250KV | 250 | 0,38 | 500 | φ2220 * 6100 | 11200 |
| CQSB-500KVA / 2 * 250KV | 500 | 0,6 | 500 | φ2030 * 4600 | 18500 |
| CQSB-600KVA / 2 * 300KV | 600 | 3 | 600 | φ3200 * 8000 | 19000 |
| CQSB-1200KVA / 2 * 300KV | 1200 | 0,6 | 600 | 3000 * 6200 | 28900 |
| CQSB-1250KVA / 2 * 125KV | 1250 | 3 | 250 | 4500 * 3200 | 14500 |
| CQSB-300KVA / 2 * 300KV | 300 | 3 | 600 | 2610 * 5600 | 10000 |
