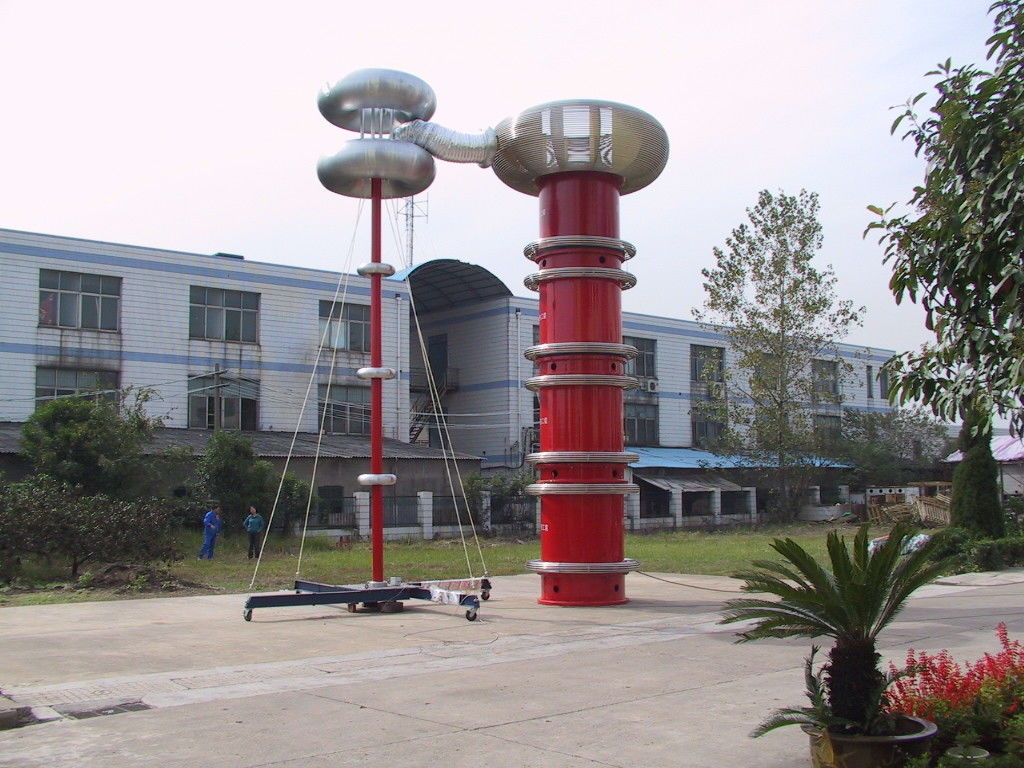

Reihen-Resonanz-Test 900kV 4500kVA eingestellt mit Großbildschirm

Reihen-Resonanz-Test 900kV 4500kVA eingestellt mit Großbildschirm

900kV 4500kVA Series Resonance Test Set With Large Screen Display
900kV 4500kVA Series Resonance Test Set With Large Screen Display

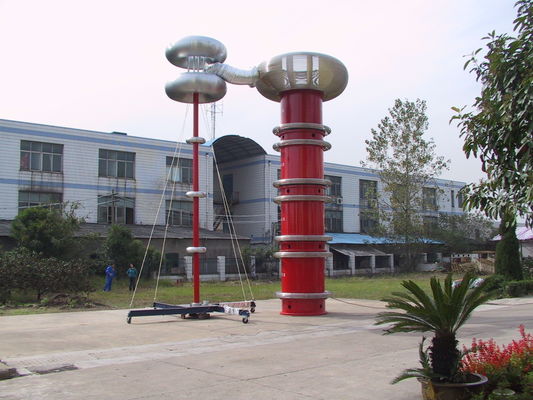

Großes Bild :  Reihen-Resonanz-Test 900kV 4500kVA eingestellt mit Großbildschirm Bestpreis

Produktdetails:
Herkunftsort: Wuhan
Markenname: Wuhan Fanke
Zertifizierung: ISO9001
Modellnummer: CHX (f) - 400kW-4500kVA/300kV; 900kV
Zahlung und Versand AGB:
Min Bestellmenge: 1set
Preis: 142860USD-428570USD
Verpackung Informationen: Holzkiste
Lieferzeit: 6-12 Monate
Zahlungsbedingungen: T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: Monate 1station
Ausführliche Produkt-Beschreibung
Name: Reihenresonanz-Testsystem Spezifikation: 400kW-4500kVA/300kV; 900kV
Max.Capacity: 4500KVA Prüfen Sie Frequenz: 20Hz~400Hz
Nennleistungsspannung: 900kV Bewertete Spitzenleistung der variablen Frequenzstromversorgung: 400KW
Operationsstunden: 60min Ausgangsfrequenzentschließung: 0.01Hz
Variable Frequenzstromversorgungskapazität: 400kW (lineare Verstärkungsgegentaktart) Zertifikat: ISO9001
Markieren:

Resonanztest-Satz der Reihen-4500kVA

,

Test-Satz der Resonanz-900kV

,

Resonanztest-System Wechselstroms ISO9001

Reihenresonanz-Testsystem

1. Die Ausrüstung erfüllt die Testbedingungen

     Fähig zum Wechselstrom-Widerstandsspannungstest für Primärausrüstung mit Spannungspegel von 500kV und unten, widerstehen Prüfspannung 900kV, gegenwärtiges 5A, Testfrequenz 30~300Hz, Spannungstest 60min
Variabel-Frequenzstromversorgung mit ≥400kW ohne Teilsvariabelfrequenzstromversorgung, Frequenztestfrequenz 30~300Hz
Der Erregungstransformator wird mit 400kVA ohne Teilserregungstransformator ausgerüstet,
Kompatibel mit 110kV/630mm2 Querschnittskabel 2km, Kapazitanz 0.188μF/km, Kapazitanz widerstehen die Überschreitung nicht von 0.376μF, Prüfspannung 128kV, Spannungszeit 60min/phase;
Kompatibel mit 220kV/630mm2 Querschnittskabel 2km, Kapazitanz 0.138μF/km, Kapazitanz widerstehen die Überschreitung nicht von 0.276μF, Prüfspannung 216kV, Spannungszeit 60min/phase;
Kompatibel mit Hauptwiderstandsspannungstest des neutralen Punktes des transformators 110kV, übersteigt die maximale Kapazitanz nicht 0.025μF, Prüfspannung ≤140kV, widerstehen Spannungszeit 1~15min; Testfrequenz 45~300Hz
Kompatibel mit Hauptwiderstandsspannungstest des neutralen Punktes des transformators 220kV, übersteigt die maximale Kapazitanz nicht 0.025μF, Prüfspannung ≤160kV, widerstehen Spannungszeit 1~15min; Testfrequenz 45~300Hz
Kompatibel mit Ausrüstung der Nebenstelle 110kV: CT, GIS, Schalter, Leistungsschalter, Buchsen, etc., die maximale Kapazitanz übersteigt nicht 0.03μF, ist die Prüfspannung ≤270kV, und die Widerstandsspannungszeit ist 1-15min;
Kompatibel mit Ausrüstung der Nebenstelle 220kV: CT, GIS, Schalter, Leistungsschalter, Buchsen, etc., die maximale Kapazitanz übersteigt nicht 0.03μF, ist die Prüfspannung ≤495kV, und die Widerstandsspannungszeit ist 1~15min;



Ausrüstungsgebrauchs-Beziehungstabelle während des Tests



Ausrüstungskombinationstestobjekt

1500kVA/300kV/5A/200H
Abschnitte des Reaktors drei
Erregungstransformator-Ausgabeauswahl
Wechselstrom-Widerstandsspannungstest von 500kV und unter Nebenstellenausrüstung, etc., die Prüfspannung ist 900kV
Die Kapazitanz übersteigt nicht 0.03μF
Benutzen Sie drei Reaktoren in den Reihen
35kV
110kV/630mm ² Kabel 2km, Prüfspannung 128kV
0.376μF
Benutzen Sie drei Reaktoren parallel
5kV
220kV/630mm ² Kabel 2km, Prüfspannung 216kV
0.276μF
Benutzen Sie drei Reaktoren parallel
10kV
Kompatibel mit Hauptwechselstrom-Widerstandsspannungstest neutraler Punkt des transformators 110kV, Prüfspannung 140kV
0.025μF
Einteiliger Anwendungsreaktor
5kV 或 10kV
Kompatibel mit Hauptwechselstrom-Widerstandsspannungstest neutraler Punkt des transformators 220kV, Prüfspannung 160kV
0.025μF
Einteiliger Anwendungsreaktor
5kV 或 10kV
Kompatibel mit Spannungspegel 110kV GIS widerstehen Sie Spannungstest, Prüfspannung 270kV
0.03μF
Einteiliger Anwendungsreaktor
10kV
Kompatibel mit Spannungspegel 220kV GIS widerstehen Sie Spannungstest, Prüfspannung 495kV
0.03μF
Benutzen Sie zwei Schnüre von Reaktoren
20kV



2, technische hauptsächlichparameter der Ausrüstung
Technische Indikatoren des Systems
Bewertete Arbeitseingangsleistung: 380V±10% (dreiphasig); 50Hz
Bewertete Spitzenleistung der variablen Frequenzstromversorgung: 400kW
Nennleistungskapazität: 4500kVA
Nennleistungsspannung: 900kV
Ausgabephasezahl: einphasiges
Justierbare Strecke der Frequenz: 20Hz~400Hz, wenn die Frequenz innerhalb des gesetzten Bereiches justiert wird, die Spannung ist konstante Leistung
Ausgangsfrequenzentschließung: 0.01Hz
Ausgangsfrequenzinstabilität: ≤0.05%
Die Ausgangsspannungswellenform ist eine Sinuswelle: Verzerrungsrate ≤1.0%
Laufzeit: Dauereinsatz 60min unter Nennkapazität
Isolierungsniveau: Widerstandsspannung für 1 Minute darunter 1,1mal die Nennspannung
Qualitätsfaktor: Q>60 (f=30Hz)
Variable Frequenzstromversorgungskapazität: 400kW (Gegentaktlinearverstärker)



3, Hauptfunktionen des Systems:
1) nimmt die variable Frequenzstromversorgung einen linearen Endverstärkerstromkreis an, der einen perfekten Sinuswellenertrag und eine niedrige Verzerrung hat
2) mit automatischer Spannungsstabilisierungs-Anpassungsfunktion
3) sicher und zuverlässig. Eine Vielzahl von Schutzen wird in diesem Gerät, einschließlich integriert: Entladungszusammenbruchschutz, Überspannung, Überstromeinstellungsschutz, Ertragkurzschlusssicherung, nullschutz des Stiefels, Brückenarmverstärkerstromkreisschutz, Energiekurvenschutz, etc. Wenn irgendeine Art Schutz erscheint, blockiert das Gerät sofort den Prüfspannungsertrag und schnitt die Hauptstromkreisstromversorgung ab, um die Sicherheit der Prüfpersonal, des geprüften Produktes und des Testsystems sicherzustellen
4) wird das Hochspannungsmaßsignal durch Glasfaser, die Hochspannungs- und Schwachstromstromkreise vollständig zu lokalisieren übertragen
5) zwei Steuermodi: automatisch/Handbuch
6) liefern Flüssigkristallanzeige des Punktes 320*240 und mehrfache drehende Mäuse eine freundliche Mensch-Maschine Schnittstelle, eine einfache und schnelle Operation und eine Verdrahtung und wirklich „gerade sie zu betrachten“
7) synchrone Spannungs-, Strom- und Frequenzanzeige
8) ist die Ausgangsfrequenz ununterbrochen innerhalb des Bereiches 20-300Hz justierbar
9) ist die Ausgangsspannung ununterbrochen innerhalb des Bereiches 0~350V justierbar
10) mit Resonanzwiderstandsspannungs-Testfunktion
11) Mit automatischer Eigenfrequenzsuchfunktion können mehrfache automatische FrequenzKippfrquenzbänder eingestellt werden



4, Systemanzeigenfunktion:
1) mit einem Großbildschirm, kann es anzeigen: Ausgangsspannung, Ausgangsstrom, Frequenz, umgebende Temperatur, AusgangLufttemperatur, variable Frequenzstromversorgungsausgangsspannungswellenform, Datum und Zeit, Countdownzeit, Störungsinformationen, etc.;
2) hat es die Funktion der Einstellung von Prüfparametern wie Prüfspannung und Zeit;



5, andere Eigenschaften des Produktes:
1) leckt die öl-gefüllte Ausrüstung im Gerät nicht Öl.
2) sind- alle Metalloberteile im Gerät rostfreie und rostfeste Behandlung, und die Beschichtung ist einheitlich und schön. Die Hauptkomponenten haben Edelstahlnummernschilder und Terminalzeichen.
3) kann das Gerät draußen gespeichert werden, zusammengebaut werden und zuhause und auseinandergebaut werden; die Schutzfunktion ist komplett. Der Hersteller garantiert dass die Regeleinrichtung, Transformatoren, Reaktoren, sind etc. des Gerätes bei 1,1mal die Nennspannung, und wenn die Hochspannungsseitenbeispielflashovers zu Boden während des Tests, es nicht verursachen, verursachen Personenschaden und das Testgerät nicht schädliches mechanisches und Wärmebelastung. Elektrische Leistung wird geschädigt oder geschädigt.
4) hat jedes Teil der Ausrüstung ein Nummernschild, das an den nationalen Standard sich anpaßt, sind die Wörter und die Symbole klar und dauerhaft, und das Nummernschild ist offenbar sichtbar, wenn die Ausrüstung im Normalbetrieb ist.
