Überspannungs-Schutz 270KVA Wechselstromresonanztest-System

Wechselstromresonanztest-System für Kabel 35KV und Test der Umspannstations-110KV

Eigenschaften:

• Klein, tragbar für das Funktionieren.
• Schirm, zum der Testdaten, Status- und Anzeigenoperationsschritt bis zum Realzeit zu zeigen.
• Kleine Temperatur, die an bewerteter Last steigt. Trocken-artige Epoxidform, hohe mechanische Festigkeit und gute Isolierungsfähigkeit.
• ist Energiequelle des einphasigen 220V oder 380V für Auftreten vor Ort passend.
• Unterschiedliche Art Reaktoren für optionales verwirklichen das Vielzweck.
• Mit gegenwärtigem vorbei über Spannung, IPM und Entladungsschutzfunktion.
• Testergebnis kann gedruckt werden.

I. Product Usage:

Dieses Testsatzmodell CHX-270KVA/45KV, 270KV ist für Kabel des Kurzschlusses XLPE der Klasse 10KV/35KV, Transformator, COLUMBIUM, CT/PT, Hauptleitungsträger in der Umspannstation 110KV bestimmt, um vor Ort mit variabler Schwingkreistechnologie der Frequenz durchzuführen Wechselstrom-Widerstandsspannungstest; die höchste Prüfspannung ist nicht mehr als 45KV, 90KV, 270KV; Testfrequenz: 30-300Hz; der Arbeitszyklus ist nicht mehr als 60mints. er kann Kunden helfen, vorbeugenden Test oder Übergabetest auf Wechselstrom-Widerstandsspannungstest durchzuführen

Versuchsanlage des Satzes ist, wie folgend: Transformator

1. 1000m von Kabel 35kV/300mm2, Testfrequenz 30-300Hz, Prüfspannung 52kV, Testzeit 5min.

2, 3000m von Kabel 10kV/300mm2, Testfrequenz 30-300Hz, Prüfspannung 22kV, Testzeit 5min.

3, 35kV/31500kVA Haupttransformator, Kapazitanz ≤ 0.015uF, Testfrequenz 40-300Hz, Prüfspannung 68kV, Testzeit 1min.

4, 110kV/50000kVA Haupttransformator, Kapazitanz ≤ 0.015uF, Testfrequenz 40-300Hz, Prüfspannung 160kV, Testzeit 1min.

4, COLUMBIUM, CT/PT, Hauptleitungsträger 110KV in der Umspannstation, Testfrequenz 40-300Hz, Prüfspannung nicht mehr als 265, Testzeit 1min.

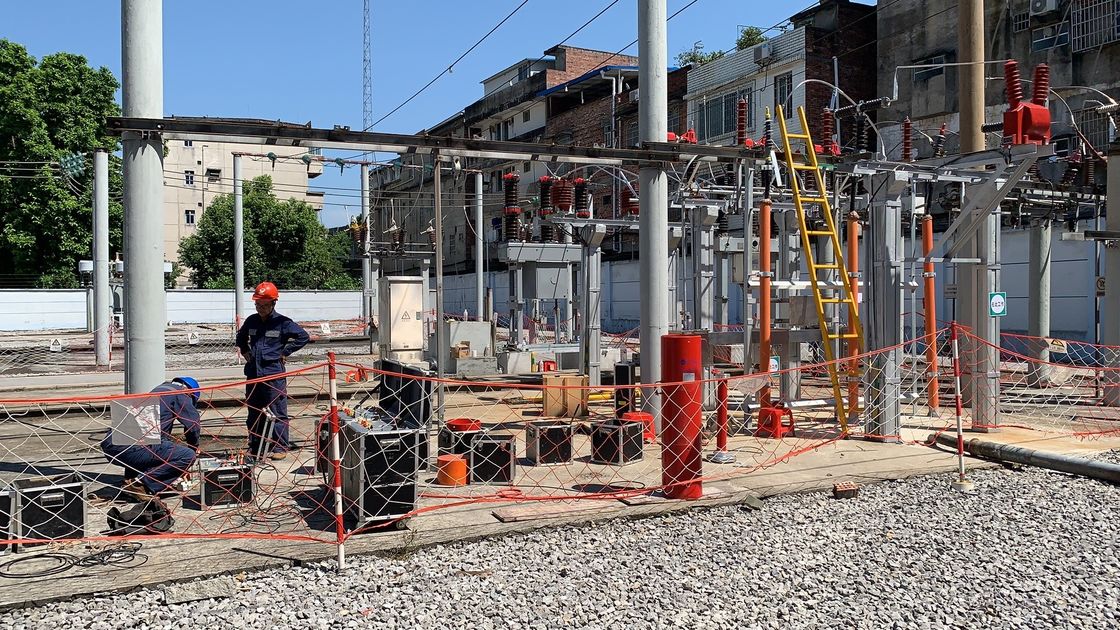

Der ganze eingestellte Test besteht variabler FrequenzEnergiequelle, Erregungstransformator, 6pieces von Reaktoren und aus Hochspannungsmaß devider (kapazitivem Spannungsteiler). Diese Art des Testsatzes ist für Nebenstelle der Energie 35KV oder 110KV am passendsten

II. allgemeine technische Daten

1. Nennkapazität: 270kVA;
2. Eingangsleistung: Dreiphasen-380V Spannung, Frequenz ist 50Hz;
3. Nennspannung: 45KV; 270kV;
4. Nennstrom: 1A; 6A;
5. Arbeitsfrequenz: 30-300Hz;
6. Gerätausgangssignal: Sinuswelle
7. Verzerrungsrate: Ausgangsspannungsverzerrungs-Rate ≤ 1%;
8. Arbeitszeit: ununterbrochenes 60min erlaubt unter bewerteter Last; Überdruck 1,1 Mal 1 Minute;
9. Temperaturanstieg: Temperaturanstieg ≤65K nach Dauerbetrieb für 60 Minuten unter bewerteter Last;
10. Qualitätsfaktor: Gerät selbst Q≥30 (f=45Hz);
11. Schutzfunktion: Überstrom-, Überspannungs- und Testprodukt Flashoverschutz für das geprüfte Produkt (sehen Sie den variablen Frequenzspeisebereich für Details);
12. Maßgenauigkeit: Systemist-wert 1,5;

III. Hauptkomponenten:
