Robustes Prüfgerät für Leistungstransformatoren für den Laststufenschalter-Test

Leistungstransformator Laststufenschalter-Kenndaten-Tester, Transformator-Stufenschalter-Tester

I. Produktbeschreibung und Anwendung

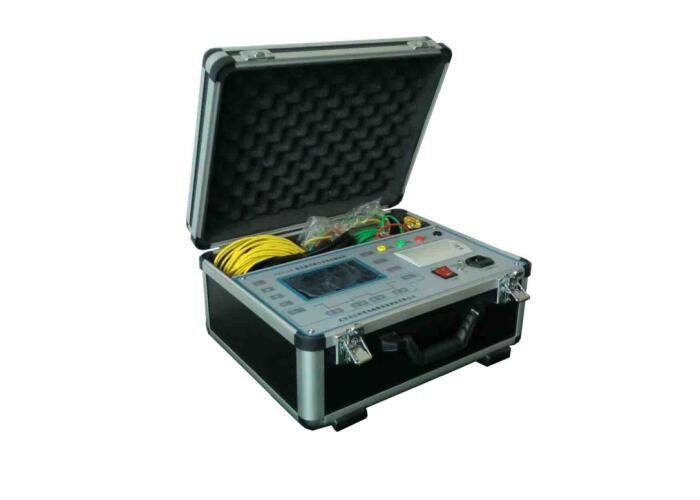

Der FKC-1A Tester ist ein umfassendes Prüfgerät, das zur Messung und Analyse des elektrischen Eigenschaftsindex des Laststufenschalters des Leistungstransformators und des Spezialtransformators im Stromnetz verwendet wird und die Funktion hat, Prüfdaten zu analysieren, zu speichern und auszudrucken. Computergesteuert können Parameter wie Übergangszeit, Übergangswellenform, Übergangswiderstand und Dreiphasensynchronität des Laststufenschalters über eine speziell entwickelte Messschaltung automatisch gemessen werden, sodass der Benutzer nicht nur über den Stufenschalter messen kann. Wechslerzuleitung, aber auch Messung durch direkte Verdrahtung von Drehstromhülse von Transformator und Sternpunkt je nach Bedarf und Standortbedingung durchführen.

Der FKC-1A-Tester ist von entscheidender Bedeutung für die Verbesserung der Zuverlässigkeit des Netzbetriebs, wenn bei der vorbeugenden Prüfung der Leistungsausrüstung und der Überholung des Transformators unverzüglich ein latenter Fehler des Stufenschalters diagnostiziert wird veraltet und unwiderruflich.

II. Eigenschaften

1. Unabhängige Dreiwege-Teststromquelle mit einem maximalen Ausgangsstrom von 0,5A 1A

2. Beispielrate der Ausrüstung: 10 ~ 20 kHz

3. Maximale Speicherzeit einer einzelnen Wellenform: 6,4 Sekunden

4. Messbereich des Übergangswiderstands: 1-40 Ω für Y / 0-Transformator

1-20 Ω für Y-Transformator.

5. Messgenauigkeit: 1-5 Ω , ≤ ± 10%.

5-40 Ω , Δ≤ ± 5% Zeitfehler: Δ≤ ± 1%

6. Monitor: 240´128T, T6963C-Controller

7. Verarbeitungsteil: Hochgeschwindigkeits-8-Bit-Mikroprozessor, Datenspeicher: 512 KB

8. Hochgeschwindigkeits-A / D-Wandler mit einer maximalen Abtastrate von 400 kHz

9. Stromquelle: 220 V ± 10% Leistung £ 200 W

10. Abmessung: 410mm ´320mm ´200mm.

11. Gewicht: 20 kg

III. Zubehör

• Testclip mit 10m Testdraht 4 Stück
• Krokodilklemme mit 1m Prüfdraht 4 Stück
• Stromleitung 1 Stück
• Druckpapier 2 Rollen
