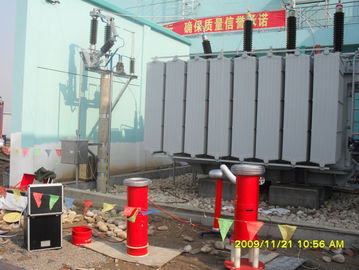

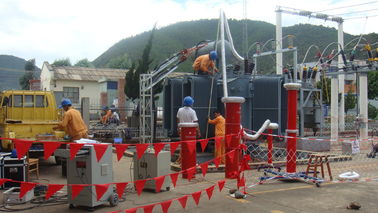

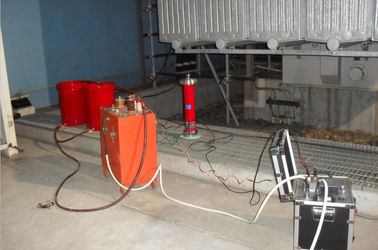

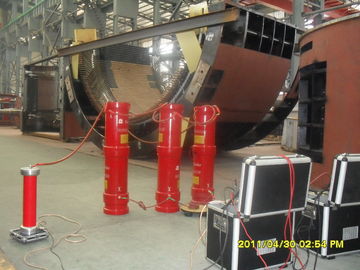

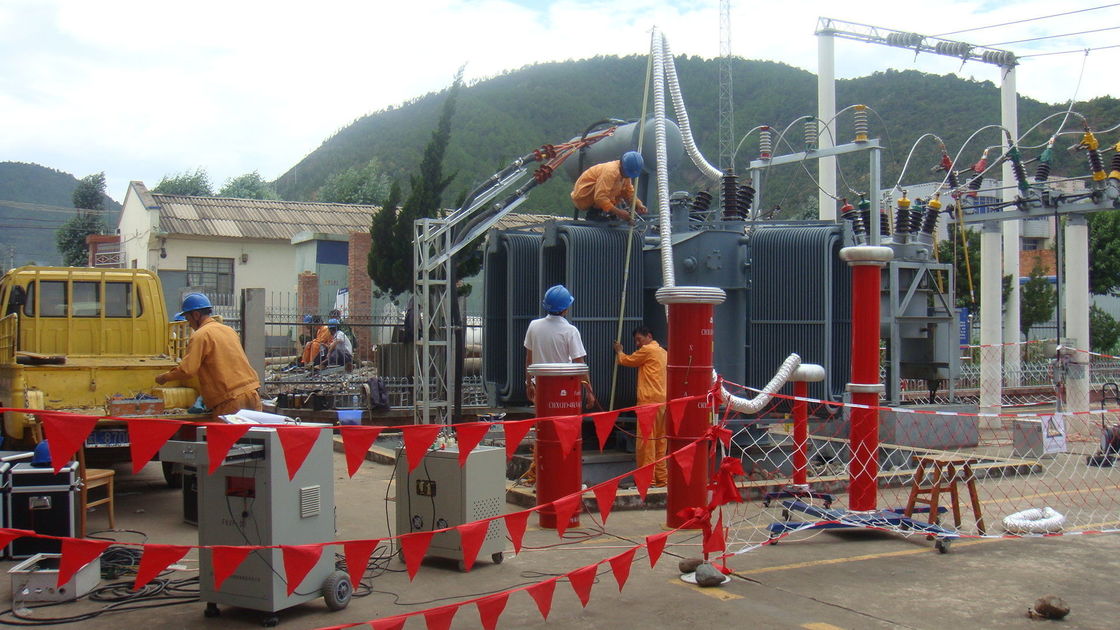

Vor-Ort-Wechselstrom-Resonanzprüfsystem für 110-kV-Umspannwerksprüfungen

Anmerkung: Kapazität 1.Load kann optional sein, wenn Leistungsmotor, Generator und Leistungstransformator unter 45 ~ 65Hz getestet werden.

Reaktor 2.Test kann produziert werden, um 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV für jedes Stück entsprechend unterschiedlichem geprüftem Gegenstandbereich zu sein, oder Kunde requried.

III. Testschaltung:


VF: Frequenzumrichter. T: Erregertransformator
L: Testreaktor Cx: Getestete Ausrüstung MOA1: Blitzschutz
C1, C2: Spannungsteiler (C1 ist Hochspannungszweig, C2 ist Niederspannungszweig)



IV. Technische Daten:

1. Stromversorgung: 220 ± 10% (einphasig), 50Hz / 60Hz
2. Anwendungsbereich: Verteilnetzstation und 110-kV-GIS
3. Nennleistung: 216 kVA
4. Prüfspannung: 27 kV, 54 kV, 108 kV, 200 kV
5. Teststrom: 8 A bei 27 kV, 4 A bei 54 kV, 2A bei 108 kV, 1A bei 200 kV
6. Reg. Frequenzbereich: 30Hz-300Hz
7. Ausgangsresonanzspannungswellenform: Sinuswelle
8. THD der Ausgangswellenform: ≤1%
9. Isolationsgrad: Unter dem 1,1-fachen und 1 Minute normal halten
10. Einschaltdauer: 60 Minuten bei Nennstrom;
11. Qualitätsfaktor des Testsatzes selbst: Q≥30 (bei F = 30 Hz);
12. Temperaturanstieg: Weniger als 65 K bei Nennstrom von 60 Minuten;
13. Geräuschpegel: Nicht mehr als 70B
14. Reaktorstruktur: trockener Typ, Epoxidröhrenzylindertyp ；

V. Zubehör

• Zubehörbox für Aufbewahrungszubehör
• Eingangskabel der Stromquelle
• Ausgangskabel der Stromquelle
• Ausgangskabel des spannenden Transformators
• Systemerdungskabel
• Parallelkabel des Reaktors
• HV-Messkabel (die Signalausgangskabel des Spannungsteilers)
• HV-Ausgangskabel (Drossel zum Teilen, Teiler zum Prüfling)
• Stützsockel zur Isolierung
• Koronaring für 200KV-Test
• Ein abschließender Prüfbericht, ein Qualitätszertifikat, eine Bedienungsanleitung und eine Packliste werden angeboten.

VI. Optionales Teil

Lastausgleichskondensator

• Optionales Modell: 200 kV / 20000 pF; 200 kV / 10000 pF; 200 kV / 6000 pF;
