I. Produktbeschreibung:

Die Spannungsfestigkeitsprüfung (IVWT), auch als Überspannungsfestigkeitsprüfung (ACSD, ACLD, DVDF) bezeichnet, ist eine der wichtigsten dielektrischen Prüfungen von Leistungstransformatoren. Gemäß IEC60076-3-2013 ist eine routinemäßige Prüfung und Abnahmeprüfung nach der Installation erforderlich für abobe 110KV Leistungstransformator.

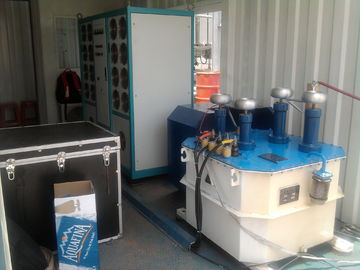

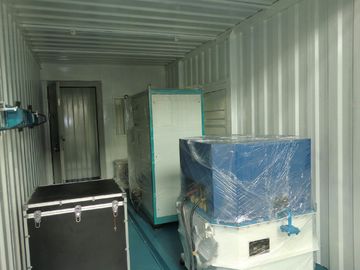

Das seriell angeschlossene ResonanzTestsystem FKWJF-300 zur nicht teilweisen Entladung mit variabler Frequenz besteht aus nicht teilweiser Entladung mit variabler Frequenz, Aufwärtstransformator, Kompensationsdrossel und kapazitivem Spannungsteiler. Das Transformator-Teilentladungs-, Stehspannungsprüfsystem führt die Prüfung in der Art der Induktion durch. Es legte eine Spannung an die LV-Seite des Testobjekts an und erzeugte den großen Erregerstrom durch Ändern der Frequenz der Testschaltung unter Anwendung des Parallelresonanzprinzips. Das Serial Connected Resonance Test System besteht aus einer Spannungsquelle mit variabler Frequenz, einem Erregungstransformator, einer Hochspannungsdrossel und einem kapazitiven Spannungsteiler. Der Kondensator und die Drossel des Testobjekts bildeten eine serielle Resonanzverbindung. Der Spannungsteiler steht in serieller Verbindung mit dem Prüfling und dient zur Messung der Resonanzspannung und als Überspannungsschutzsignal. Die Frequenzmodulationsleistung
Der Ausgang ist über einen Erregertransformator mit dem Serienresonanzkreis gekoppelt, um die Erregerleistung bereitzustellen. Dieses Testsystem weist kein Problem eines großen Anlaufstroms auf. Das Netzteil mit geringer Kapazität ist in der Lage, den Test zu erfüllen, der dem 30- bis 60-fachen des Netzteils entspricht. Dies löste das Problem der geringen Kapazität der Testleistung vor Ort erheblich.

FKWJF 300KW-Systeme können einen einphasigen Wechselstrom von +35 kV / 150 Hz ~ 200 Hz liefern, um die Isolationsleistung von 630 MVA / 220 kV-Leistungstransformatoren zwischen Spulenwindungen Schicht für Schicht zu testen. dh geringfügige Isolierung, einschließlich gleichmäßiger und ungleichmäßiger Isolierung.

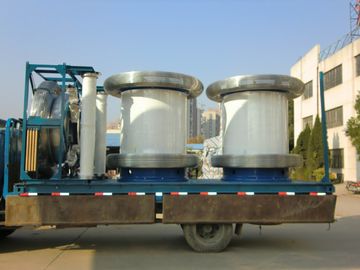

Das Modell FKWJF400KW kann zusammen mit dem 2- oder 4-Kanal-PD-Analysegerät und seinem Zubehör auch für die Induktionsspannungsprüfung mit Teilentladungsmessung (IVPD) verwendet werden. Zusammen mit der HV-Testreaktorgruppe, dem HV-Teiler und seinem Zubehör kann sie auch eine Prüfung der anliegenden Wechselspannung durch einen LC-Resonanzkreis innerhalb von 20 bis 300 Hz durchführen.

II. Haupteigenschaften

• Das Gerät ist sicher und zuverlässig und verfügt über alle Arten von Schutzfunktionen, einschließlich Überspannungsschutz, Überstromschutz, Entladungsschutz (Durchschlagschutz), Schutz nach einem Stromausfall, Nullspannungsstartschutz, Überhitzungsschutz usw.
• Wenn der Schutz aktiviert ist, blockiert das Gerät den Testspannungsausgang und schaltet den Hauptstromkreis ab, um die Sicherheit des Testpersonals, des Testobjekts und des Testsystems zu gewährleisten. 
• Die Bedienung ist einfach und bequem mit einfachem Anschluss. 
• Geringe Größe, geringes Gewicht, flexible Handhabung, die für den Feldeinsatz geeignet ist. 
• Es nimmt Mikrocomputersteuerung an, die gute Ausgangsstabilität und hohe Zuverlässigkeit hat. 
• Die Verzerrung der Hochvolt-Ausgangs-Sinuswelle beträgt weniger als 1%, was keine Beschädigung des Testobjekts zur Folge hat.

III. Testrichtlinie

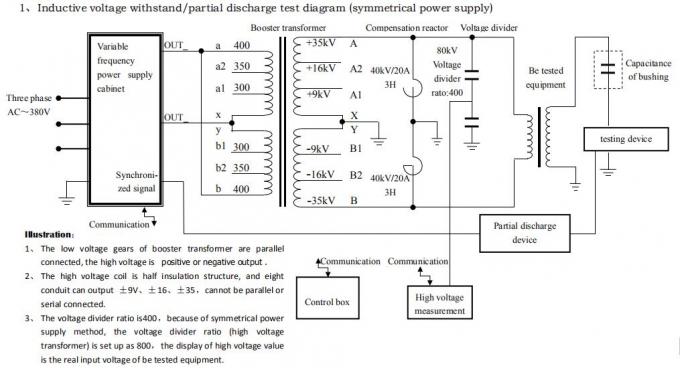

Hinweis: Die obige Abbildung zeigt die Verbindungsschaltung für die Prüfung der induzierten Spannungsfestigkeit und die PD-Erkennung zum Leistungstransformator

Während des PD-Tests und des induktiven Spannungsfestigkeitstests ähnelt der getestete Transformator einem großen kapazitiven Testobjekt. Der kapazitive Blindstrom des Transformators wird durch den induktiven Strom der Kompensationsdrossel kompensiert. Die frequenzvariable Stromversorgung versorgt das gesamte System mit aktiven Verlusten und einem kleinen Teil von Blindverlusten. Und beide Verluste erfüllen den Leerlaufverlust des elektrischen Transformators bei der Testfrequenz. Der Spannungsteiler ist an der HV-Ausgangsklemme des Erregertransformators installiert. Messen Sie die Spannung auf der Niederspannungsseite des Haupttransformators mit einem Spitzenvoltmeter und berechnen Sie die Spannung auf der HV-Seite gemäß dem Spannungsverhältnis des Haupttransformators.

Die Durchführungskapazität des Haupttransformators wird als Koppelkondensator verwendet. Geben Sie ein Teilentladungssignal in den PD-Tester ein, um den PD-Wert zu messen.

Hinweis: Die obige Abbildung zeigt den Anschlusskreis für anliegende Wechselspannung mit LC-Resonanzprinzip.
