Widerstands-Spannungs-Testgerät der Netzfrequenz-12kVA

Netzfrequenzwiderstandsspannungs-Testgerät

1. Hauptmerkmale
Die CQSB-Reihen von Hochspannungstesttransformatoren haben die Eigenschaften der kleinen, leichten und starken Vielseitigkeit. Zusätzlich zur Ausrüstung, die in den verschiedenen großen und kleinen Hochspannungstestkammern (Stationen) weitverbreitet ist, sind sie für verschiedene elektrische Isolierungshochspannungstests auf Standort passender. Die Testkonsole setzen zusammen kompletten Versuchseinrichtungen der Netzfrequenzwiderstandsspannung fest.

2. Anwendungsbereich
Führen Sie Wechselstrom-Widerstandsspannungstest für Betriebsausrüstung des Stromnetzes, Isolierungsleistungsnachweis für Isolierungswerkzeuge, durch und erfüllen Sie die Bedingungen des Widerstandsspannungstests der Netzfrequenz 60kV. Dieser Satz Ausrüstung wird hauptsächlich für Widerstandsspannungstest der Schaltanlage 10kV, Entladungsabstandsentladespannung und Überspannungsschutz Wechselstrom-Referenzspannungstest und ländlicher Vertriebsnetztransformatortest, etc. benutzt.


3. Nutzungsbedingungen
1) Höhe: ≤1000m
2) umgebende Temperatur: -20℃~+50℃
3) Verwandtluftfeuchtigkeit: ≤80%, keine Kondensation
4) Erdbebenwiderstand: ≤8
5) rieb horizontale Beschleunigung 3.0m/s2, vertikale Grundbeschleunigung 1.5m/s2
6) ist die Wellenform der Stromversorgungsspannung eine tatsächliche Sinuswelle, und die Verzerrungsrate ist kleiner als 3%
7) gründete einen zuverlässigen Erdungspunkt und erdete Widerstand <0>     8) Installationsstandort: Innen- und im Freien

4. folgen Sie technischen Standards
Elektrogeräteinstallationstechnikelektrogeräte-Übergabeprüfnorm GBs 50150-2016
Übergabe-Annahme-Regelungen der Baumaschinen-Q/CSG1205019-2018
Teil Sicherheits-Funktions-Regeln GBs 26861-2011 Electric Power für Hochspannungslabor
Sicherungsarbeiten-Regeln DLs 5009.3-2013 für Electric Power-Bau-Teil 3: Nebenstelle
Transformator des Tests JB/T9641
Reaktor GB10229
Transformator GB1094.1~GB1094.5
Isolierung GB/T.311.1 und Koordination der Hochspannungskraftübertragung und der Umwandlungsausrüstung
Technologie-des ersten Teils des Hochspannungstest-GB/T16927.1 allgemeine Testbedingungen
Des Hochspannungstest-GB/T16927.2 Maß-System Technologie-des Teil-2
Schallpegelmessung GB7328 von Transformatoren und von Reaktoren
Test-Führer des Transformator-GB/T509
Schutzniveau der Einschließung GB4208
Verpackendes GB/T191, Speicher-und Transport-grafisches Kennzeichen
Allgemeine technische Bedingungen DL/T 848,2 für Hochspannungstestgerät Teil 2: Netzfrequenzhochspannungstestgerät
Anschlüsse GB5273 für Transformatoren, Hochspannungselektrogeräte und Buchsen
Technische Bedingungen Generals GB/T11920 für zentralisiertes Steuergeräte für elektrische Teile Kraftwerke
Test-Technologie der Hochspannungs-IEC60-1
Allgemeine technische Bedingungen DL/T 846,1 für Hochspannungstestgerät Teil 1: Hochspannungsteilermaßsystem

5. Die Zusammensetzung des ganzen Satzes der Ausrüstung

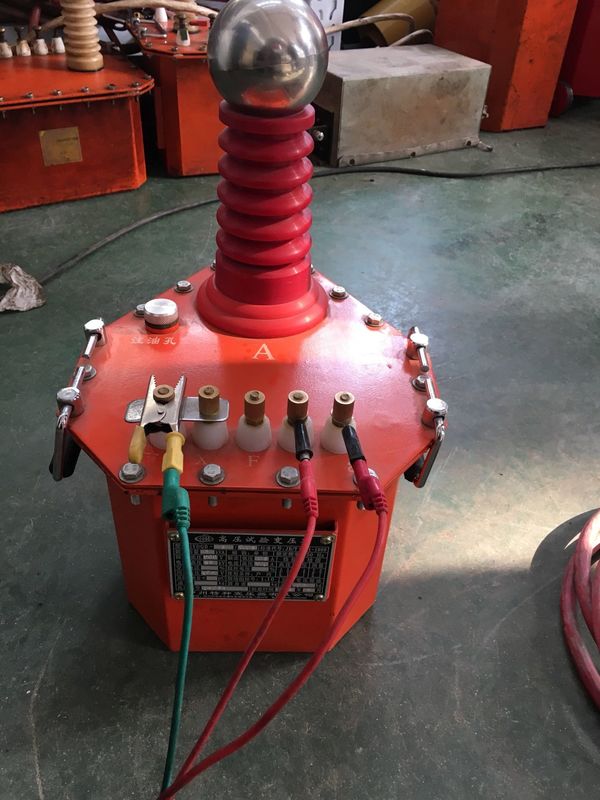

1) aufblasbarer Wechselstrom-Testtransformator CQSB (J) - Satz 12kVA/60kV/0.2kV 1
2) 1 Konsole (einschließlich Spannungsregler) TC-12kVA/0.22kV
3) PC des Strombegrenzungswiderstandes BHR- 0.2A/0.6kΩ 1 des Schutzes

6. Globale technische Parameter
1) Nennkapazität: 12kVA;
2) Arbeitsfähigkeitsspg.versorgungsteil: 220V;
3) Arbeitsfrequenz: 50Hz;
4) Nennleistungsspannung: 60kV (WECHSELSTROM);
5) Nennleistungsstrom: 0.2A
6) Isolierungsniveau: halten Sie für 10 Minuten unter Nulllast 1,1mal die Nennspannung, alle Teile sind normal;
7) Wellenform: Sinuswelle
8) Verzerrung: <3>     9) Laufzeit: ununterbrochene Arbeit 5min unter Nennkapazität;
10) Temperaturanstieg: der Temperaturanstieg jeder Komponente unter bewerteten Betriebsbedingungen ist ≤65K;
11) Hochspannungsstabilität, kleine gelegentliche Schwankungen, ≤1%, wenn die Stromversorgungsspannung ±10% ändert
12) Der Testtransformator und die Konsole sind getrennte Strukturen
13) Dienstleister- für Betriebsausrüstungenleben: mehr als 10 Jahre;
