SF6-Gasisolierung AC Hipot-Testgerät AC Hipot Analyzer 80KV 100mA

Gasisolierung AC Hipot Analyzer, Spannungsfestigkeitsprüfgerät, SF6 Gasisolierung

I. Produktbeschreibung

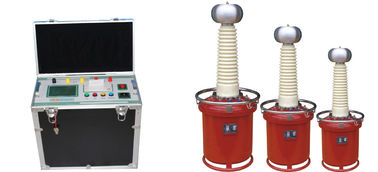

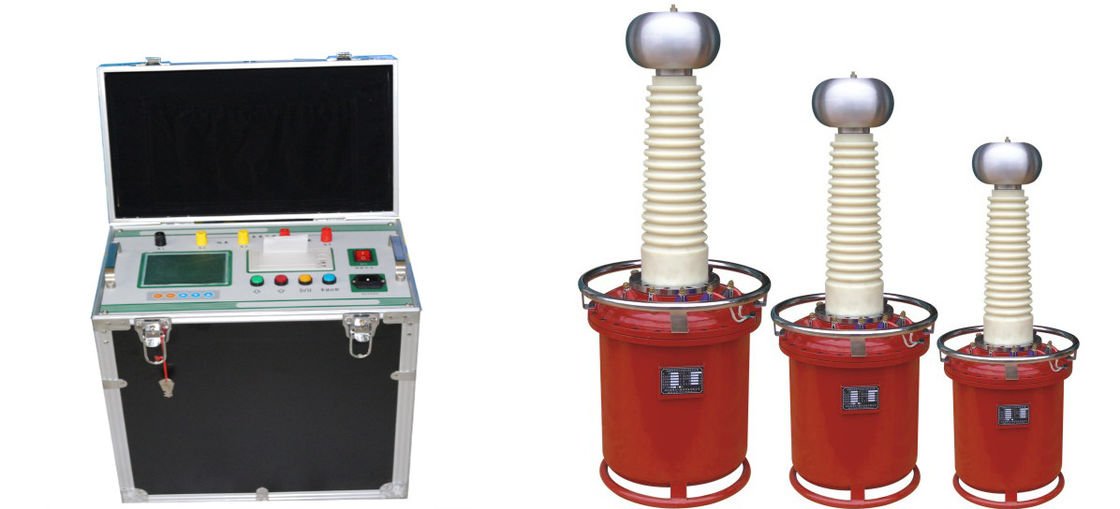

Das Modell CQSB-8KVA / 80KV ist für den dielektrischen Wechselstromtest ausgelegt. Für den Wechselstromtest arbeitet es mit einer Netzfrequenz von 50/60 Hz. Der HV-Booster verwendet eine SF6-Isolierung, um das Gewicht selbst zu reduzieren, als eine Ölisolierung oder eine Epoxidharzisolierung.

Automatisches Boosten, automatisches Timing, automatisches Herunterschalten und Anzeigen erfolgreich oder nicht erfolgreich; Wenn der Test fehlschlägt, kann ein Durchschlag / eine ARC-Spannung für die Analyse aufgezeichnet werden, und es kann auch eine Steuerung durch einen Computer erfolgen, die für den Verbraucher bequem ist.

II. Anwendungen:

AC-Test für Schaltanlagen, Transformatoren, Motoren usw. Das Test-Set ist ein intelligenteres Instrument, das häufig für elektrische Tests in verschiedenen Fabriken und Instituten verwendet wird.

III. Funktionen

1. SF6-Gasisolierung am HV-Booster
2. Mikroprozessor gesteuert
3. Digitaler Bildschirm
4. Hohe Genauigkeit
5. Hohe Auflösung;
6. Automatisches Timing
7. Vollständiger Schutz
8. Alarm
9. Automatisches Timing

IV. Produktmerkmale:

1. Auto-Betriebsmodus;
2. Geführtes Menü, einfach zu bedienen, auch für Personen, die die Bedienungsanleitung noch nicht gelesen haben
3. Im Automatikmodus gesteuerte Ladedrehzahl. Während die Testspannung auf 80% angestrebt wird, wird die Ladedrehzahl automatisch langsam gesenkt.
4. Während des Boost-Vorgangs können einige Stufen eingerichtet werden. Die Ausrüstung kann jederzeit während des Boost-Vorgangs ausgesetzt werden. Diese Funktion ist nützlich, damit der Bediener sie beobachten oder diagnostizieren kann.
5. Während der Test beendet ist, zeigen verschiedene Alarmtöne das Ergebnis des Bestehens- oder Nichtbestehenstests an. In der Zwischenzeit wird das Bestehen oder Nichtbestehen auch auf dem Bildschirm angezeigt.
6. Wenn der Test fehlschlägt, kann der Überstrom für die Analyse aufgezeichnet werden.
7. Der hohe Wechselstrom wird direkt von der Rogowski-Spule gemessen.
8. Passwort-Design, um unbefugte Bedienung zu verhindern;
9. Eingebauter Mikrodrucker;
10. Starke Entstörkapazität
11. RS232-Schnittstellenkommunikation mit Computer, Test und Speicherung des Berichts an Computer;
12. Vollständiger Schutz gegen Überstrom, Überspannung, Flash-Over;

V. Technische Daten:

1. Ausgang: 0-80KVac, 100mA, Sinuswelle,
2. Kapazität: 8KVA
3. Zeitbereich: 0-999S
4. Genauigkeit der Spannungsmessung: ≤1,5% (FS) +3 Bisse
5. Genauigkeit der Währungsmessung: ≤1,5% (FS) +3 Bisse
6. Dauer: 5 Minuten bei Nennkapazität
7. Eingangsspannung: AC220V ± 10% 50 / 60Hz ± 1
8. Umgebungstemperatur: －8 ～ ～ 50 ℃
9. RH: 85%, kein Tau
10. Meeresspiegel über: 1000 Meter oder darunter
11. Größe und Gewicht
12. Für test transformator: 300X210X530mm, 28 KG
13. Für Bedienfeld: 540X430X380mm, 22 kg
