Kompensationsreaktor für kleine AC-Hipot-Testgeräte zum Prüfen der Netzfrequenz

Kompensationsreaktor für ultraleichte Leistungsfrequenzprüfung, Wechselstrom-Spannungsfestigkeitsprüfgerät, tragbarer Typ

I. Produktbeschreibung

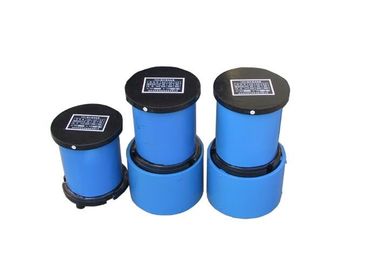

Der Kompensationsreaktor der Serie FKDK ist ein tragbares Hochspannungs-Kompensationsstromgerät in Trockenbauweise. In der Regel wird er mit einem tragbaren Wechselstrom-Hipot-Test-Set mit Netzfrequenz kombiniert, um das Gewicht der einzelnen Teile des Test-Sets zu reduzieren, insbesondere für den Einsatz vor Ort Übergabe, Überholung und vorbeugender Feldtest von elektrischen Geräten kleiner und mittlerer Leistung. Es arbeitet mit einer Netzfrequenz von 50/60 Hz.

Es hat eine geringe Größe, ein geringes Gewicht und ein tragbares Design und sorgt dafür, dass die Steuereingangskapazität des angepassten Spannungsreglers des AC-Hipot-Test-Sets durch den Kompensationsteststrom unter nicht mehr als der Zielspannung gleichbleibender ist.

Es wird normalerweise mit einem Test verbunden, der in einer Parallelschaltung über eine Kombination aus mehreren Teilen angeordnet ist, um einen größeren Teststromausgang zu erhalten.

II. Anwendungen:

• Netzfrequenz Wechsel- oder Gleichspannung widerstehen dem Werkstest für verschiedene elektrische Hochspannungsgeräte, Komponenten und Isolationsmaterialien
• Feldübergabe, Überholung und vorbeugender Feldtest für mittlere und kleine elektrische Betriebsmittel.
• Wechselspannungsfestigkeitstest für kurzes Kabel
• Netzfrequenz Spannungsfestigkeit Quelle von Isolierwerkzeugen und Isolierstiefel (Handschuhe)
• Wechselstromprüfung für Schaltanlagen, Transformatoren, Motoren usw.; weit verbreitet für elektrische Tests in verschiedenen Fabriken und Instituten.

III.Technischer Index jedes Stückes:

1. Nennspannung und -strom

• Drei Ausgangsanschlüsse: A1X A2X A3X
• Nennspannung (kV): 30 25 20
• Nennstrom (mA): 150 250 300

2. Nennfrequenz: 50Hz

3. Arbeitsweise: Bei 300 mA 10 min ununterbrochen arbeiten;

Bei 250 mA 30 min ununterbrochen arbeiten;

Bei 150 mA 120 min ununterbrochen arbeiten;

4. Betriebsbedingungen: T: -20 ～ ～ 45 ℃ H: ≤85%

5. Abmessungen: φ 220 × 270

6. Gewicht: 17 kg
