Ultraleichtes Hochspannungs-Wechselstrom-Testgerät, tragbares Hipot-Test-Set für kurze Kabel

Ultraleichter Frequenzprüftransformator, AC-Spannungsfestigkeitsprüfgerät, tragbarer Typ

I. Produktbeschreibung

Der ultraleichte Frequenzprüftransformator der CQSB-Serie wird hauptsächlich für Wechsel- oder Gleichspannungsprüfungen von Hochspannungsgeräten, elektrischen Bauteilen, Isolationsmaterialien von Stromversorgungssystemen, Industrie- und Bergbauunternehmen, Transportunternehmen und wissenschaftlichen Forschungseinheiten verwendet, insbesondere für die Übergabe vor Ort , Überholung und vorbeugender Feldtest von kleinen und mittleren
Stromversorgung elektrischer Geräte. Es arbeitet mit einer Netzfrequenz von 50/60 Hz. Der Hochspannungsverstärker kann eine SF6-Isolierung oder eine Ölisolierung oder eine Epoxidharzisolierung annehmen.

II. Anwendungen:

• Netzfrequenz Wechsel- oder Gleichspannung widerstehen dem Werkstest für verschiedene elektrische Hochspannungsgeräte, Komponenten und Isolationsmaterialien
• Feldübergabe, Überholung und vorbeugender Feldtest für mittlere und kleine elektrische Betriebsmittel.
• Wechselspannungsfestigkeitstest für kurzes Kabel
• Netzfrequenz Spannungsfestigkeit Quelle von Isolierwerkzeugen und Isolierstiefel (Handschuhe)
• Wechselstromprüfung für Schaltanlagen, Transformatoren, Motoren usw.; weit verbreitet für elektrische Tests in verschiedenen Fabriken und Instituten.

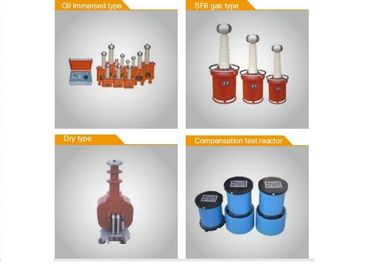

III. Arten von HV-Booster

• Ölgetauchter Prüftransformator
• SF6 aufblasbarer Prüftrafo
• Trockenprüftransformator
• Optionale FKDK-Trockendrossel mit Ausgleichsstrom oder -spannung

IV. Universelle Steuerfunktionen

1. SF6-Gasisolierung am HV-Booster
2. Mikroprozessor gesteuert
3. Digitaler Bildschirm
4. Hohe Genauigkeit
5. Hohe Auflösung;
6. Automatisches Timing
7. Vollständiger Schutz
8. Alarm
9. Automatisches Timing

V. Hauptbestandteile eines Sets

• Schaltschrank zur Spannungsregelung,
• Transformator testen

VI. Optionales Zubehör:

• Kompensationsdrossel,
• Spannungsteiler (zur Genauigkeitsmessung der Ausgangsspannung)
• Gleichrichtungssiliziumstapel (zum Ändern der Wechselspannung in Gleichspannung),
• Schutzwiderstand (für Kurzschluss- oder Überbrückungsschutz),
• Entladestab (für adsorbierte Restspannungsentladung),
• Schutzkugelspalt (zum Entladungsschutz im Prüfkreis bei Spannungsanstieg),
• Mikroammeter usw. (zur genauen Messung des Leckstroms bei steigender Gleichspannung)

VII. Technische Daten:

1. Ausgang: auf bestellung, sinuswelle,
2. Kapazität: auf Bestellung
3. Zeitbereich: 0-999S
4. Genauigkeit der Spannungsmessung: ≤1,5% (FS) +3 Bisse
5. Genauigkeit der Währungsmessung: ≤1,5% (FS) +3 Bisse
6. Dauer: 5 Minuten bei Nennkapazität
7. Eingangsspannung: AC220V ± 10% 50 / 60Hz ± 1
8. Umgebungstemperatur: －8 ～ ～ 50 ℃
9. RH: 85%, kein Tau
10. Meeresspiegel über: 1000 Meter oder darunter
