Auto Ranging Underground Cable Detector, Advanced Wire Tracer mit Sender

Erdkabel-Detektor, Kabel-Kurzschluss-Fehlerprüfgerät, Advanced Wire Tracer

I. Produkteinführung

Elektrotechniker müssen häufig Kabel oder Leitungen nachverfolgen und feststellen, welche Sicherung an einen bestimmten Stromkreis angeschlossen ist. Außerdem müssen sie Metallrohre, Heizungsrohre oder Erdkabel identifizieren und nachverfolgen. Der Kabeldetektor kann eine Benutzerhilfe sein.

Der MS6818-Tester besteht aus einem Signalsender und einem Empfänger, die häufig für den Bau und die Wartung von Kommunikationskabeln, Stromkabeln, Metallrohren und vielem mehr verwendet werden. Strom- und spannungsführende Kabel, Stromkreise, Leitungen, Wasser- und Heizungsleitungen, Sicherungen, Schalter können alle lokalisiert werden. Kurzschlüsse und Unterbrechungen verschiedener Leitungen und Kabel können erkannt werden. Noch besser ist die Detektion nicht nur im Untergrund, sondern auch in Wänden und Beton.

II. Arbeitsprinzip

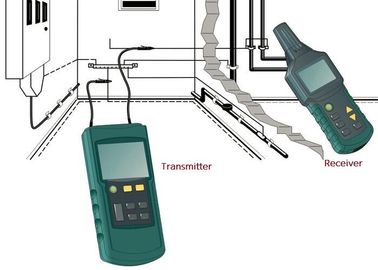

Der Kabeldetektor enthält einen Sender und einen Empfänger. Der Sender liefert eine modulierte Wechselspannung an das entsprechende Kabel. Die Wechselspannung erzeugt ein elektrisches Feld um das Kabel. Der Empfänger ist mit einer Spule ausgestattet. Wenn der Empfänger in der Nähe des entsprechenden elektrischen Leiters platziert ist, wird der Signalfluss durchgelassen die Spule und betritt den Empfänger. Dieses Phänomen wird auch als Coilpenetration bezeichnet. es wird eine sehr kleine Spannung in der Spule erzeugt, die elektronische Schaltung des Empfängers berechnet diese Spannung und zeigt sie auf dem LCD an. Das gesendete Signal des Testers wird digital codiert. Dies stellt sicher, dass das Signal vom Empfänger klar empfangen werden kann, und verhindert Störungen in den Feldern, z. B. elektronische Leuchtstofflampen, die durch Vorschaltgeräte oder Wandler verursacht werden.

III. Anwendung

Dieses Instrument ist weit verbreitet im Kommunikationskabelbau, im Stromkabelbau, im Rohrleitungsbau, im Kommunikationskabelbau mit Stromversorgungskreis und bei der Wartung von elektrischen Heizleitungen.

• Erkennen der Verlegungsroute von Kabeln, elektrischen Leitungen und Wasserversorgungsleitungen, die in Wänden und im Untergrund verlegt sind
• Erkennen Sie Kabel, die in Wänden und im Untergrund verlegt sind, in elektrischen Leitungen gerissen sind und einen Kurzschlussfehler aufweisen
• Finden von Sicherungen und deren Sicherheitskreisen
• Auf der Suche nach verdeckten Steckdosen und Abzweigdosen
• Suchen Sie nach Unterbrechungen und Kurzschlussfehlern im elektrischen Heizkreis unter dem Boden
• Suchen Sie den Durchschlag oder Kurzschluss des Kabels in der Wand oder in der Erde
• Verfolgen Sie Kabel in der Wand oder Erde
• Finden Sie die Sicherung und sichern Sie sie
• Suchen Sie die Unterbrechung oder den Kurzschluss der Leitung unter dem Boden
• Verfolgen Sie ein Metallrohr im Projekt von Ware oder heiß

IV. Technische Eigenschaften

• Messumformer mit DC-Voltmeter-Funktion, lineare Messung von 12 bis 400 V AC und DC-Spannung

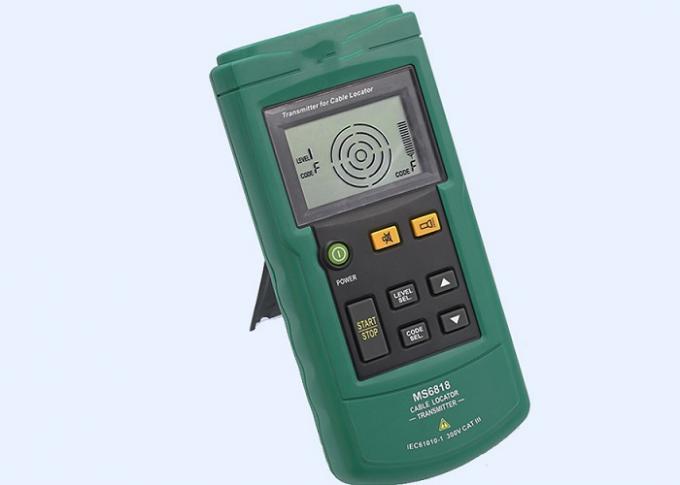

• Der Sender kann den eingestellten Sendeleistungspegel, den Sendecode, Informationen zur Batterieleistung, gemessene externe Spannungswerte und -typen sowie externe Hochspannungswarnsymbole anzeigen. Diese Signale können auch auf der Maschine empfangen und angezeigt werden.
• Der Sender hat eine Selbsttestfunktion und die Empfindlichkeit des Empfängers kann automatisch oder manuell eingestellt werden
• Der Empfänger verfügt über eine automatische Frequenz-Sweep-Funktion, während Sender und Empfänger über eine Stummschaltfunktion verfügen, die sich für leise Tests in Krankenhäusern usw. eignet.
• Zusätzliche Sender können bereitgestellt werden, um mehrere Signale zu erweitern oder zu unterscheiden
• Kompakt, langlebig und leicht zu tragen
• Empfindlichkeit des Empfängers kann ausgewählt werden
• Auto Ranging,
• Automatische Abschaltung
• Hintergrundbeleuchtung und Arbeitslicht

Für den Fall, dass Sie nicht mehr weiterkommen möchten

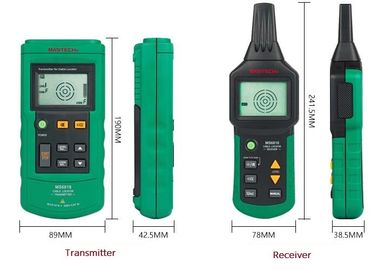

V. Technische Daten

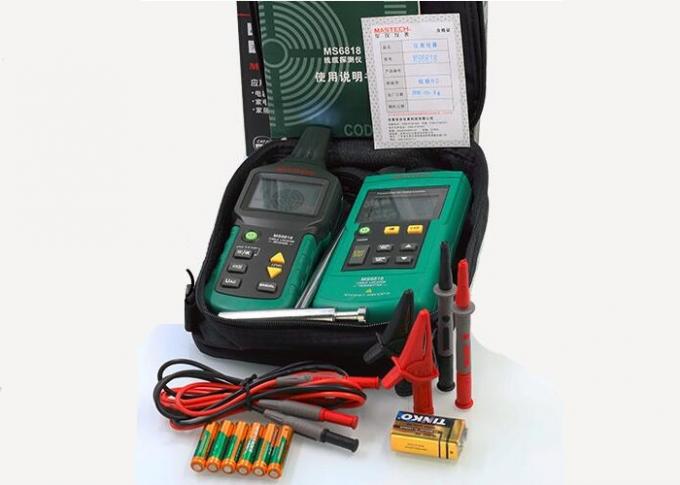

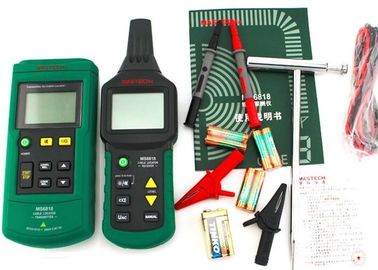

VI. Hauptversorgungsliste
