Unpowered Cable Identification Tester, Hochspannungsprüfmaschine ISO9001 Zulassung

Kabelidentifikationstester ohne Stromversorgung, Kabelidentifikation, Hochspannungskabel-Phasenfolgeidentifikation

I. Produkteinführung

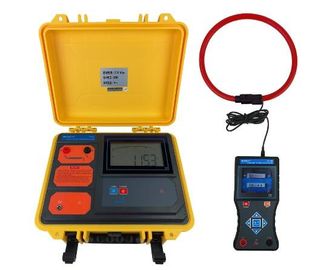

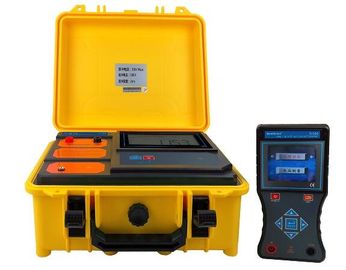

Der S180 Cable Identifier wurde für Energiekabelingenieure und Kabelarbeiter entwickelt, um technische Probleme bei der Kabelidentifizierung zu lösen. Der Benutzer kann eines der Zielkabel anhand mehrerer Kabel durch das Instrument genau identifizieren und vermeiden, dass das unter Spannung stehende Kabel versehentlich zersägt wird und schwere Unfälle verursacht werden. Die Kabelidentifikation beginnt mit dem Vorgang an beiden Kabelenden und muss sicherstellen, dass die doppelten Zahlen an beiden Kabelenden korrekt sind. Egal wie zuverlässig das Gedächtnis der Außendienstmitarbeiter ist, es ist kein Ersatz für die Identifizierung professioneller Instrumente. Dieses Produkt ist nur zur Identifizierung von abgeschalteten Kabeln vor Ort geeignet. Es ist strengstens untersagt, die Kabelkennung an das laufende Stromkabel anzuschließen! Das Instrument besteht aus einem Sender, einem Empfänger und einer flexiblen Stromzange.

Der Messumformer verwendet das Impulsstromprinzip, um ein Impulsstromsignal in die Kabelader einzuspeisen. Dieser Strom erzeugt ein elektromagnetisches Feld um das Zielkabel zur Erkennung und Identifizierung durch den Empfänger und die flexible Stromzange. Da der Strom gerichtet ist, ist die Erfassung auch gerichtet. Der Messumformer verwendet ein integriertes spezielles Werkzeugkastendesign aus Polypropylen als Rohmaterial und fügt einem Spritzguss einen neuen Verbundfüllstoff hinzu, der geringe Dichte, Festigkeit, Steifigkeit, Härte, Verschleißfestigkeit, Wärmebeständigkeit und Isolationsleistung aufweist. Das Gehäuse hält einem Druck von ca. 200 kg stand, und das große LCD-Display des Host zeigt die verbleibende Batterieleistung in Echtzeit an. Die weiße Hintergrundbeleuchtung und das dynamische Signal des Sendesignals sind auf einen Blick klar erkennbar.

Der Receiver ist ein Handheld-Gerät mit einem 3,5-Zoll-LCD-Farbbildschirm, auf dem aktuelle relevante Informationen dynamisch angezeigt werden. Eingebauter Hochgeschwindigkeitsmikroprozessor, automatische Echtzeiterkennung und Identifizierung des Zielkabels; mit Wechselspannungserkennungsfunktion, Bereich AC 0,01 V ~ 600 V (50 Hz / 60 Hz).

Die flexible Stromzange ist eine Rockwell-Spule mit hervorragender Transientennachführung, mit der der vom Sender erzeugte Impulsstrom für dicke Kabel oder unregelmäßig geformte Leiter schnell identifiziert werden kann. Der Innendurchmesser der Backe beträgt ungefähr 200 mm, und das Kabel mit einem Durchmesser von 200 mm oder weniger kann geklemmt werden. Es ist nicht erforderlich, die zu prüfende Leitung zu trennen, berührungslos zu messen, sicher und schnell.

Besonderer Hinweis: Gemäß dem Konstruktionsprinzip dieses Instruments ist die Kabelkennung auf das Kabel beschränkt, dessen Zielkabel ein Stromausfall ist. Vergewissern Sie sich vor der Verwendung, dass das Zielkabel in diesem Bereich liegt. Zur Identifizierung müssen Sie sowohl den Sender als auch den Handempfänger des Instruments verwenden.

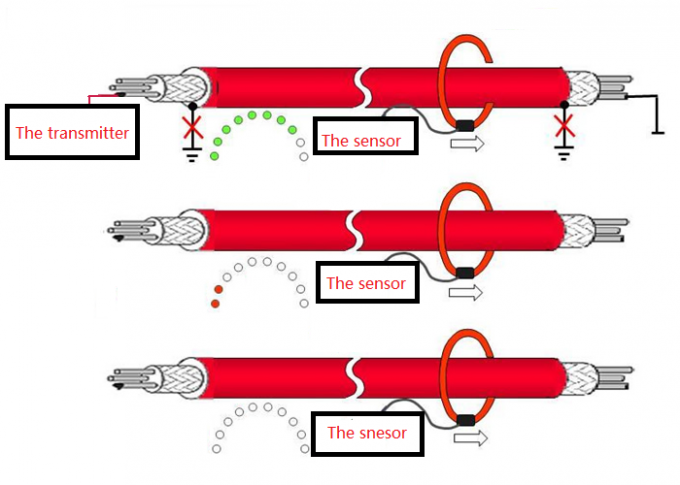

II. Produktprinzip

III. Technische Eigenschaften

1enchBenchmark-Bedingungen und Arbeitsbedingungen

2. Senderspezifikation

3. Empfänger spezifikation

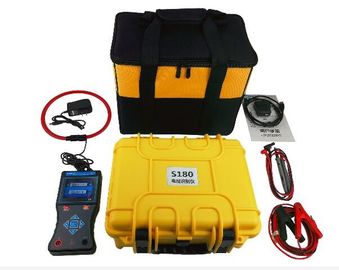

IV. Zusammensetzung

Sender 1 eingestellt

Empfängersensor 1 Satz

Toolkit 1 Satz

Testlinie 2 Stk. (Rot und schwarz)

Flexible Stromzange 1 Stck

9V USB Ladegerät, Ladekabel 1 Satz

12,6 V Ladegerät 1 Stck

7.4V Lithium Batterie 1 Gruppe (im Tester)

11,1 V Lithiumbatterie 1 Gruppe (im Tester)

Handbuch, Garantiekarte, Zertifikat 1 Satz
