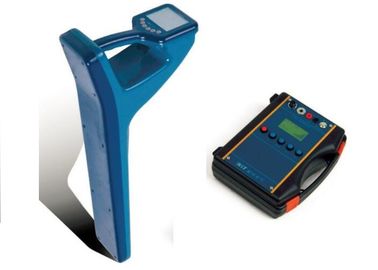

Einfache Strahlungs-Hochspannungskabel-Testgerät-Erdkabel-Kennung

Untergrundkabel-Identifizierungsprüfgerät, Erdungsrohr- und Kabelortungsprüfgerät

I. Bewerbung

1. Es wird verwendet, um die Spur und Tiefe aller Arten von metallischen Rohren zu lokalisieren, die zur Identifizierung von Stromkabeln dienen

2. Richtige / falsche Anzeige: Patentierte Klemmerkennung, um das Ergebnis direkt anzuzeigen

3. Einfache Ortung von Erdungsfehlern

4. Automatische Tiefen- und Stromerkennung.

5. Historischer Kurvendatensatz, Änderungen direkt anzeigen.

6. Ausgezeichnete Entstörungsfähigkeit

7. Hohe Ausgangsleistung. Max 10w, vier Klassen, einfach zu bedienen,

8. Automatische Impedanzanpassung und Schutz

9. Flexible Stromversorgung: Interne Batterie, AC220V oder Zigarettenanzünder im Auto (12V)

II. Technische Daten

Empfängerteil

1. Eingabemodus: Clamp-Eingang, Interne Empfangsschleife, 1k Mini-Sensor, 8k Mini-Sensor, A-Frame-Unterstützung

2. Empfangsfrequenz: 500 Hz, 1 kHz, 8 kHz, 33 kHz, 66 kHz, 93 kHz, Netzfrequenz, Hochfrequenz, Fehlerortungsfrequenz

3. Rohrerkennungsmodus: Intelligente Peak-Methode (breit): Geeignet für die aktive Erkennung.
Peak-Methode: Geeignet für passive Detektion. Schmale Methode. Null-Methode.
4. Kabelidentifikationsmodus: Klammern Sie die intelligente Identifikation ein. Mini-Sensoridentifikation.

5. HMI: 320x240 Punkte LCD.

6. Interne Batterie: Lithium-Zellen-Batterie, 14,8 V, 7 Ah

7. Abmessungen des Rahmens: 700 mm * 270 mm * 120 mm

8. Gewicht: 3.5kgs für die Haupteinheit

Senderteil

1. Ausgangsmodus: direkter Verbindungsausgang, Klemmkopplungsausgang, Strahlungsausgang

2. Ausgangsfrequenz: 500 Hz, 1 kHz, 8 kHz, 33 kHz, 66 kHz, Fehlerortungsfrequenz

3. Ausgangsleistung: max 10W, vier Flügel

4. Ausgangsspannung: max. 150 V

5. Anpassung und Schutz der Impedanz: automatisch

6. HMI: 128 * 64 DOTS LCD

7. Interne Batterie: Lithiumzellenbatterie, 14.8v, 7ah

8. Externe Stromversorgung: Autospannung 12VDC

9. Maße: Haupteinheitsgröße 275 * 220 * 100mm

10. Gewicht: Gewicht der Haupteinheit 2,4 kg

III. Technischer Vorteil

• Unterstützung der POWER-ON-Ortung
• Der Pfeil nach links / rechts zeigt die Kabeltrassenverfolgung an
• Tiefenwertanzeige
• Richtige / falsche Angabe
• Erkennen Sie das Einschaltkabel direkt
• Intelligente Klemmerkennung, um direkt richtig / falsch anzuzeigen
• Einfache Strahlungserkennung
• Intelligente punktgenaue Mantelfehlerortung, punktgenaue Ortung
