I. Anwendung:

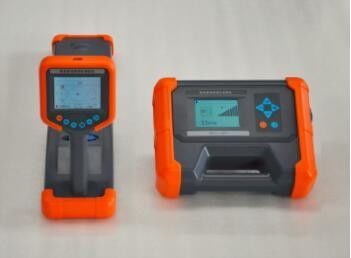

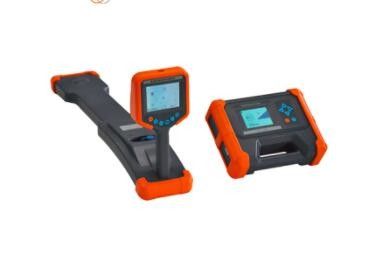

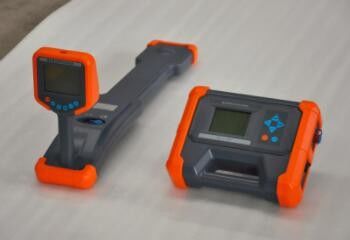

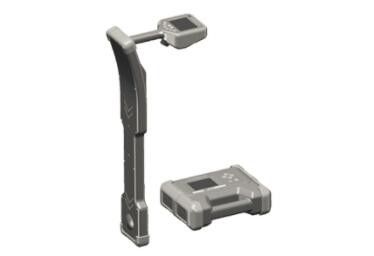

CTT1000 Cable Tracing Tester ist ein Hochleistungs-System zur Erkennung von unterirdischen Metallpipelines, das aus Signalsendern und -empfängern besteht. Es kann zur Wegerkennung, Rohrvermessung und Tiefenmessung von Metallrohrleitungen und Erdkabeln eingesetzt werden. Es kann eine eindeutige Identifizierung mit einer Vielzahl ausgewählter Zubehörteile sowie Schäden an der Rohrisolierung und die Suche nach bestimmten Arten von Kabelfehlern durchführen

II. Merkmal

1. Kompassanzeige: Zeigt intuitiv die Position der Pipeline und die Links- und Rechtsrichtung an.

2. Nachverfolgung von wahren und falschen Aufforderungen: Strommessung, Nachverfolgung korrekter Fehleraufforderungen, Beseitigung von Leitungsstörungen (einige Frequenzen).

3. Tiefen- und Strommessungen können die historische Kurve der Signalstärke anzeigen.

4. Volldigitale hochpräzise Abtastverarbeitung: Stabile und zuverlässige, hochempfindliche, starke Entstörungsfähigkeit, kann die Netzfrequenz und Oberschwingungsstörungen benachbarter verlaufender Kabel und Rohrleitungen vollständig unterdrücken.

5. Laufkabelerkennung: Hochleistungs-Übertragungsklemmen, maximales Kopplungsausgangssignal zum Laufkabel.

6. Kabel- / Rohrleitungsidentifikation: Flexible Klemmen (optional) sind einfach zu verwenden und liefern eindeutige Identifikationsergebnisse. Stethoskope (optional) können verwendet werden, wenn die Verwendung von Klammern nicht zweckmäßig ist.

7. Erdschlusserkennung: HV-Booster (optional) erhöht die maximale Ausgangsspannung auf 1000 V, verwendet den A-Rahmen (optional), um die Bruchstellen der Erdungsisolation der Rohrleitung zu lokalisieren, ohne dass eine Nullpunkteinstellung erforderlich ist. Der Pfeil zeigt die Richtung der Fehlerstelle an.

8. Mehrere Erkennungsfrequenzen: aktive Erkennung und passive Erkennung.

9. Eine Vielzahl von Signalausgängen des Senders: Direktanschlussausgang, Klemmkopplungsausgang, Strahlungsinduktion.

10. Hohe Sendeleistung, Mehrfachausgang einstellbar, automatische Impedanzanpassung und Schutz.

11. Eingebaute Lithium-Ionen-Batteriegruppe mit großer Kapazität,

12. Robustes Gehäuse, leicht und tragbar.

III. Technische Parameter

Sender

1. Ausgangsmodi: Direktanschlussausgang, Strahlungsinduktion, Klemmkopplungsausgang (optional), Hochspannungsverstärker zur Fehlersuche (optional).

2. Ausgangsfrequenz: 640 Hz (zusammengesetzte Frequenz), 1280 Hz (zusammengesetzte Frequenz), 10 kHz, 33 kHz, 82 kHz, 197 kHz.

3. Ausgangsleistung: Max.10W, 10 Gänge einstellbar, automatische Impedanzanpassung.

4. Ausgangsspannung für Direktanschluss: maximal 150 Vss.

5. Überlast- und Kurzschlussschutz.

6. Mensch-Maschine-Schnittstelle: 320 x 240-Punktmatrix-LCD-Display.

7. Eingebaute Batterie: Lithium-Ionen-Batterie mit 4 Abschnitten 18650, nominal 7,4 V, 6,8 Ah.

Empfänger

1. Eingangsmodus: Eingebaute Empfangsspule, flexible Clamp-On-Stromwandler (optional), Stethoskop (optional), Fehlererkennungsgerät vom Typ A (optional).

2. Empfangsfrequenz: Aktive Erkennungsfrequenz für Pipes: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz. Netzfrequenz passive Erkennungsfrequenz: 50Hz / 60Hz und 250Hz / 300Hz (vom Benutzer konfigurierbar). Passive HF-Erfassungsfrequenz: Die Mittenfrequenz beträgt 10 kHz, 33 kHz bzw. 82 kHz.

3. Pipe Detection-Modus: Wide Peak-Methode, Narrow Peak-Methode, Sound Valley-Methode.

4. Kabelidentifikationsmodus: Flexible Clamp-On-Stromwandler (optional), automatische Identifikation und Strommessung, Stethoskop-Identifikation (optional).

5. 320 * 240 LCD-Display, zeigt Signalamplitude, Links- / Rechtsrichtung, korrekte / falsche Anzeige, Verlaufskurve der Signalstärke, Tiefe, Stromstärke und Ergebnis.

6. Eingebauter Akku, Lithium-Ionen-Akku 18650 mit 2 Abschnitten, Nennspannung 7,4 V, 3,4 Ah.

Andere

1. Dimension: Sender 280 * 220 * 90mm. Empfänger 680 * 277 * 120mm.

2. Gewicht: Sender 2,3 kg. Empfänger 2,0 kg.

3. Ladegerät: AC100-240V Eingang, 50/60 Hz, Ausgang DC 8,4 V, 2A / 3A.

4. Arbeitsbedingung: Temperatur -10-40 ℃, Luftfeuchtigkeit 5-90% rF, Höhe <4500m.
