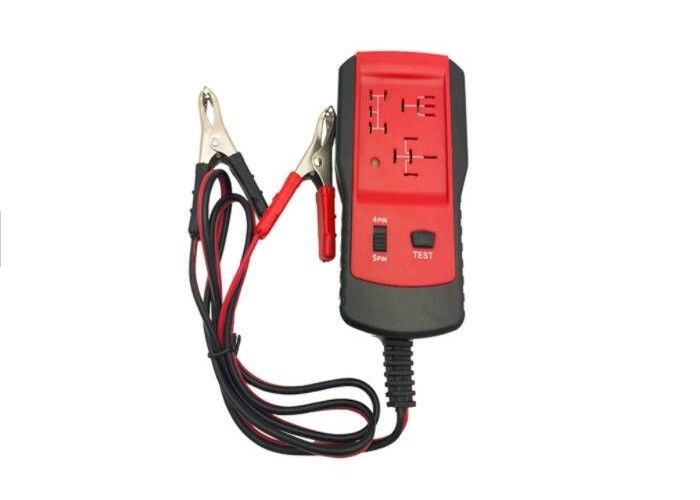

Elektronisches Automobilrelais-Prüfvorrichtungs-Werkzeug, Prüfvorrichtung der Autobatterie-12v 11 ~ 15V

Elektronisches Kfz-Relaisprüfgerät, 12-V-Autobatterieprüfer

Ich .Beschreibung

AE100 ist ein Schnellprüfgerät für Relais, das Ihnen einen Überblick über den allgemeinen Zustand und die Funktionsweise der gängigsten Kfz-Relais gibt. Der Tester überprüft die ordnungsgemäße Funktion der Relaiskontakte, indem die Autobatterie (11 V - 15 V) an die Relaisspule angeschlossen wird. Der Tester überwacht die Pin-Konfiguration, die Zeit bis zum Schließen und Öffnen der Kontakte sowie die Beständigkeit des Relais während jeder Testsitzung. Der Tester leuchtet die GRÜNE LED, wenn alle Tests während der Testsitzung bestanden wurden, andernfalls leuchtet die ROTE LED.

II. Bedienungsanleitung

1. Schließen Sie die Stromkabel an die Autobatterie an - schwarze Krokodilklemme am Minuspol, rote Krokodilklemme am Pluspol.
2. Der Tester ist eingeschaltet, wenn die LED ROT leuchtet. Überprüfen Sie das Relais, bevor Sie es an den Tester anschließen. Wenn es sich um ein 4-poliges Relais handelt, wählen Sie am Tester „4-polig“. Wenn es sich um ein 5-poliges Relais handelt, wählen Sie am Tester „5-polig“.
3. Stecken Sie das Relais in eine der drei Buchsen. - Drücken Sie die Taste „Test“.
4. Der Tester überprüft die Pin-Konfiguration des unbekannten Relais. Der Tester leuchtet die ROTE LED, wenn das unbekannte Relais nicht mit den meisten gängigen Kfz-Relais identisch ist oder der Stift des unbekannten Relais zerstört ist.
5. Der Tester öffnet und schließt das Relais 10 Mal, um die Zeit bis zum Schließen und Öffnen der Kontakte zu testen, wenn die Stiftkonfiguration des Relais richtig ist. Der Tester wird die ROTE LED sofort aufleuchten lassen, wenn die Zeit länger ist.
6. Der Tester überprüft die Konsistenz des Relais, nachdem er die Zeit bis zum Schließen und Öffnen der Kontakte zehnmal getestet hat. Der Tester leuchtet die GRÜNE LED auf, wenn der Test bestanden wurde, andernfalls leuchtet die ROTE LED auf.
7. Trennen Sie die Stromkabel von der Autobatterie und entfernen Sie das Relais vom Tester.

III. Lieferinhalt

1 x Kfz-Relaistester
1 x Benutzerhandbuch
