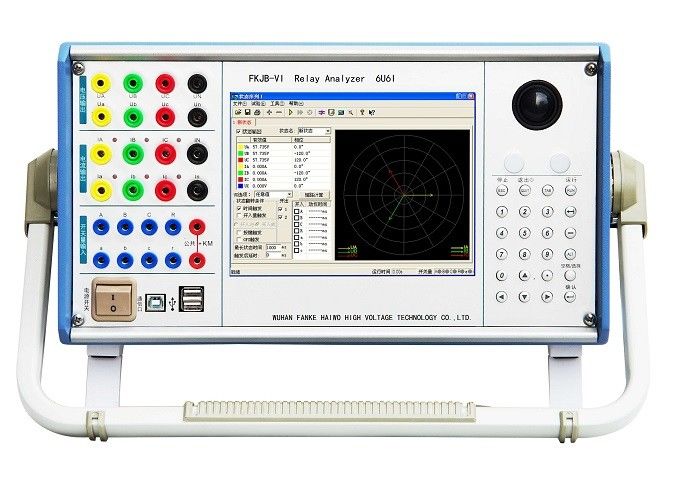

6 * 120V Schutzrelais Test Set 6U6I Kanäle Ausgangsrelais Analyzer

Schutzrelais-Test-Set, 6U6I-Relaisanalysator, Relaiskalibrierungstester, umfassender Relaisschutztester

I. Technische Eigenschaften

1. Standard 12-Phasen-Spannung und Stromausgang flexible Kombination von 6-Phasen-Spannung, 6-Phasen-Stromausgang, kann kombiniert werden, um konventionelle 4-Phasen-Spannung 3-Phasen-Stromtyp, 6-Phasen-Spannungstyp, 6-Phasen-Strom zu erzielen Kompatibel mit Typ und 12-Phasen-Ausgangsmodus Mit den herkömmlichen Prüfmethoden können auch Dreiphasendifferentialprüfungen sowie werksseitige Schnellschneid- und Selbsteinspritzprüfungen durchgeführt werden.

2. Einzelne Einheitsoperation ist bequem , eingebauter Hochleistungs-Industriecomputer, 8,4-Zoll-TFT-LCD-Großbildschirm, Gerätedisplay mit Trackball-Maus, optimierte Operationstastatur, eingebaute WINDOWS-basierte vollständige englische Operationssoftware. Es kann beim Booten verwendet werden, was bequem und schnell zu bedienen ist.

3. Doppelter Betriebsmodus. Zusätzlich zum Standalone-Betrieb kann das Gerät von einem externen Desktop oder Laptop aus bedient werden. Die beiden Funktionen sind vollständig konsistent und bieten einen vollständig dualen Betriebsmodus.

4. Der neue lineare High-Fidelity-Leistungsverstärkerausgang . verwendet einen modularen linearen Hochleistungsverstärker mit hoher Wiedergabetreue und Zuverlässigkeit anstelle eines Schaltleistungsverstärkers für überlegene Leistung. Es erzeugt keine hochfrequenten Störungen an der Teststelle und stellt eine gleichmäßige Wellenform und eine hervorragende Präzision von Hochstrom bis Kleinstrom sicher.

5. Leistungsstarke Host- Maschine. Der Kernbereich wird von DSP gesteuert, mit hoher Rechengeschwindigkeit, starker digitaler Echtzeit-Signalverarbeitung, Übertragungsbandbreite und hochauflösender D / A-Wandlung. Die Ausgangswellenform weist eine hohe Präzision, geringe Verzerrung und gute Linearität auf.

6. Leistungsstarke Funktion s. Testen Sie Differenzial, Selbsteinspritzung, Schnellschnitt, Synchron, Oberschwingung, Fehlerwiedergabe, Systemoszillation und andere Funktionen vollständig. Es kann eine Vielzahl komplexer Überprüfungsarbeiten in großem Maßstab mit einem hohen Automatisierungsgrad ausführen. Sie können verschiedene Schutzeinstellungen einfach testen und scannen, die Fehlerwiedergabe durchführen, Testdaten in Echtzeit speichern, Vektorgrafiken anzeigen und Berichte online drucken.

7. Der 6-Phasen-Strom ist praktisch für die Prüfung des Dreiphasen-Differentialschutzes und der 12-Phasen-Ausgang kann für die Prüfung der Selbsteinspritzung verwendet werden.

8. Bereiten Sie den Selbstinjektionstest und die Schnellschnittfunktion vor . 10 Kanäle werden für 4 Paare geöffnet, um verschiedene Selbstinjektions- und Schnellschnittgeräte zu testen. Die Testschnittstelle hat ein ansprechendes Design und kann direkt den Hauptschaltplan verschiedener Systeme, den Status jedes Schaltkontakts sowie die Strom- und Spannungsamplituden anzeigen. Es ist sehr intuitiv und bequem, den gesamten Prozess des Selbstinjektionsgeräts zu testen, aufzuzeichnen und anzuzeigen.

9. Der Kontaktpunkt ist reichhaltig : 10 Kontakteingänge und 8 Paare leerer Kontakte. Der Eingangskontakt ist kompatibel mit dem Potenzialkontakt 0 ~ 250V, der intelligent und automatisch erkannt werden kann. Ein- und Ausgangskontakte können je nach Benutzeranforderungen erweitert werden.

10. Unabhängige Gleichstromversorgung : Es verfügt über eine leistungsstarke 110-V- und 220-V-Gleichstromversorgung.

11. Umfangreiche Benutzeroberfläche : Das Gerätebedienfeld verfügt über eine eigene Tastatur und eine eigene Maus, und die einzelne Maschine kann vollständige Vorgänge ausführen. Darüber hinaus verfügt es über einen USB-Slave-Anschluss und zwei USB-Master-Anschlüsse, die für den Betrieb mit dem Computer kommunizieren und an Peripheriegeräte wie Drucker, Tastaturen und Mäuse angeschlossen werden können. Es kann auch Daten von einem USB-Stick lesen. Das Gerät verfügt außerdem über eine GPS-Schnittstelle zum gleichzeitigen Testen der beiden Maschinen.

12. GPS-Steuerfunktion . Zweiphasen-Zeitsynchronisationstest, Faserlängsdifferentialschutztest usw.

13. Perfekte Selbstschutzfunktion . Die Wärmeableitungsstruktur ist vernünftig ausgelegt, die Hardwareschutzmaßnahmen sind zuverlässig und perfekt, und die Leistungssanftanlauffunktion, die Software-Eigendiagnose und die Ausgabesperrfunktion sind vorhanden.

14. Leichte integrierte Struktur, kostengünstig . Es ist ein professionelles Produkt für das gemeinsame Design, das die fortschrittlichen wissenschaftlichen und technologischen Errungenschaften verschiedener Berufe integriert. Geringe Größe, geringes Gewicht, hohe Leistung und gutes Preis-Leistungs-Verhältnis.

II. Funktion und Nutzung

Kann verschiedene Relais testen (z. B. Strom, Spannung, Inverszeit, Leistungsrichtung, Impedanz, Differenzial, Low-Cycle, Synchronisation, Frequenz, Gleichstrom, Zwischenzeit, Zeit usw.) und Mikrocomputerschutz kann überprüft und einphasig simuliert werden Im gesamten Satz wurden dreiphasige transiente, permanente und Umwandlungsfehler getestet. Es kann auch eine Vielzahl komplexer Überprüfungsarbeiten in großem Maßstab mit einem hohen Automatisierungsgrad ausführen. Sie können verschiedene Schutzeinstellungen einfach testen und scannen, die Fehlerwiedergabe durchführen, Testdaten in Echtzeit speichern, Vektorgrafiken anzeigen und Berichte online drucken. Der 6-Phasen-Strom ist praktisch für die Prüfung des Dreiphasen-Differentialschutzes und der 12-Phasen-Ausgang kann für die Prüfung der Selbstinjektion verwendet werden.

III. Leistungsdaten

1. Wechselstromausgang: 6 Kanäle, jeder Kanal 30A / 400VA
2. 3 Kanäle, jeweils 60A / 450VA
3. Wechselstrom-Ausgangszeit: 5A, 7600 Sekunden; 10A, 1800 Sekunden; 30A, 12 Sekunden oder mehr
4. Wechselspannungsausgang: 6 Kanäle, 120V / 80VA pro Kanal
5. AC-Ausgangsgenauigkeit: <0,2% (innerhalb des Hauptbereichs)
6. Gleichstromausgang: 3 Kanäle, ± 10A / 200VA pro Kanal
7. Gleichspannungsausgang: 3 Kanäle, ± 160 V / 70 VA pro Kanal
8. DC-Ausgangsgenauigkeit: <0,2% (innerhalb des Hauptbereichs)
9. Phase: 0 ~ 360 °
10. Phasengenauigkeit: 0,2 °
11. Überlagerte Harmonische: 0 bis 20 Mal
12. Ausgangsfrequenz: 0 ~ 1000Hz
13. Frequenzgenauigkeit: <0,001Hz
14. Öffnungsbetrag: 10 Kanäle (erweiterbar)
15. Menge: 4 Paare (erweiterbar)
16. Unabhängiger Gleichstrom: DC110V / 220V, Nennstrom 1,5A

IV. Andere technische Parameter

1. Aktuelle Generatoren

1.1 Einstellbereich

• 6-Phasen-Wechselstrom (LN) 6 * 0… 30A
• Drehstrom (LN) 3 * 0… 60A
• 1-Phasen-Wechselstrom (LN) 1 * 0… 180A
• 6-Phasen-Gleichstrom (LN) 6 * 0… 10A
• 3-Phasen-Gleichstrom (LN) 3 * 0… 20A
• 1-Phasen-Gleichstrom (LN) 1 * 0… 60A

1.2 Leistung

• 6-phasige Wechselspannung 6 * 260VA / W
• 3-Phasen-Wechselstrom 3 * 400VA / W
• 1-Phasen-Wechselstrom 1 * 1080VA / W
• 6-phasige Gleichspannung 6 * 180VA / W
• 3-Phasen-Gleichstrom 3 * 320VA / W
• 1-phasige Gleichspannung 1 * 780VA / W

1.3 Allgemeines

• Genauigkeit ＜ 0,2% typisch
• Verzerrung ≤ 0,5% garantiert
• Auflösung 1mA

2. Spannungsgeneratoren

2.1 Klingelton einstellen

• 6-phasige Wechselspannung (LN) 6 * 0… 120V
• 6-phasige Wechselspannung (LL) 0… 240V
• 6-Phasen-Gleichstrom (LN) 6 * 0… 160V
• 6-phasige Gleichspannung (LL) 0… 320V

2.2 Leistung

• 6-phasige Wechselspannung (LN) 6 * 70VA
• 6-phasige Wechselspannung (LL) 3 * 140VA
• 6-Phasen-Gleichstrom (LN) 6 * 80W
• 6-phasige Gleichspannung (LL) 3 * 160W

2.3 Allgemeines

• Genauigkeit ＜ 0,2% typisch
• Verzeichnung ≤ 0,5% typisch
• Auflösung 4.0mV

2.4 Generator allgemein

• Frequenzbereich: Sinussignal DC… 1000Hz
• Übergangssignal DC… 3000Hz
• Frequenzgenauigkeit 0,01%
• Frequenzauflösung 0.01Hz
• Phasenwinkelbereich -360… + 360
• Phasenwinkelgenauigkeit 0.1

3. Digitaler Ein- und Ausgang

3.1 Digitaleingang

• Nummer 8
• Eingangskennlinie 10-250VDC oder freier Kontakt
• Zeitauflösung 1m s
• Max. Messzeit 9999s

3.2 Digitalausgang

• Typ Freier Relaiskontakt
• Nummer 4
• Schaltvermögen AC 0,5A, 250V
• Schaltvermögen DC 0,5 A, 60 VDC

3.3 Allgemeines

• Nennversorgungsspannung 240Vac
• Zulässige Versorgungsspannung 220-264Vac
• Nennfrequenz 50 / 60Hz
• Zulässige Frequenz 45-65Hz

4. Sonstiges

• PC-Anschluss USB
• Erdungsbuchse 4mm Bananenbuchse

5. Abmessungen: 410 × 360 × 200 mm3

6. Gewicht: 23 kg

V. Arbeitsbedingungen

• Umgebungstemperatur: -5 Grad Celsius - 50 Grad Celsius
• Relative Luftfeuchtigkeit: nicht mehr als 90% (25 Grad Celsius)
• Einsatzort: Innen oder Außen bei schönem Wetter
